ALLGEMEIN:
Die Steigungsverstellung ist sehr einfach und kann im angebauten Zustand im Wasser oder an Land, binnen
häuse vorhanden ist, um den benötigten Inbusschlüssel zum Öffnen der Sicherungsschraube (1) & (3) von Fig
Andernfalls muss der VARIPROP von der Welle gezogen werden . (Siehe Demontage des VARIPROP Seite 9 und 10)

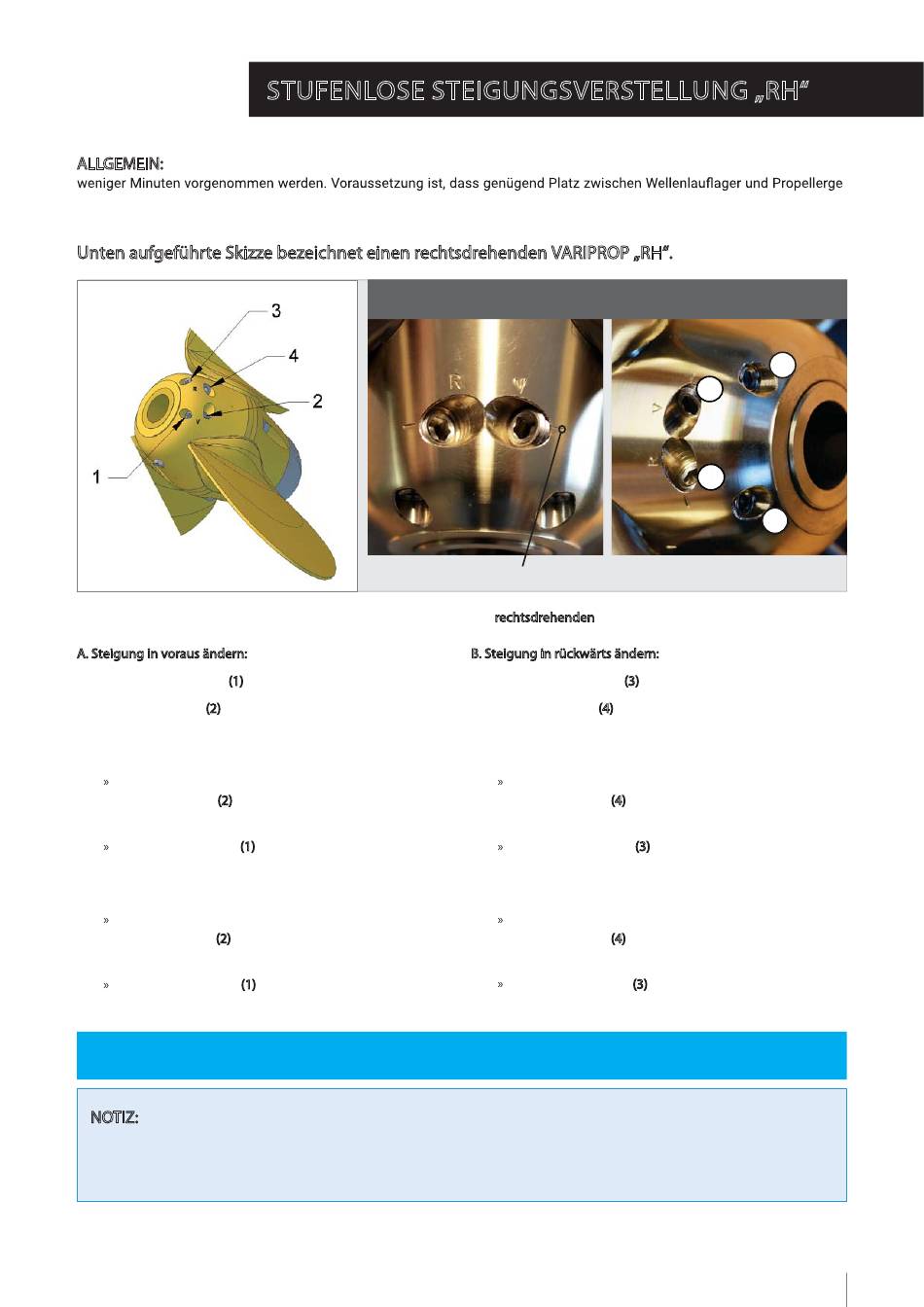

Unten aufgeführte Skizze bezeichnet einen rechtsdrehenden VARIPROP „RH".
Fig.3a
Folgende Beschreibung bezieht sich auf die Ansicht nach achtern eines rechtsdrehenden VARIPROP .
A. Steigung in voraus ändern:
1.
Sicherungsschraube (1) lösen und herausschrauben.
2.
Einstellschraube (2) , welche mit "V" (=voraus)
gekennzeichnet ist, folgendermaßen verstellen:
2a. Steigungserhöhung max. 3":
Um die Steigung zu erhöhen, drehen Sie die
Einstellschraube (2) rechts herum hinein .
(Grad der Einstellung siehe Notiz u. Seite 8)
Sicherungsschraube (1) mit LOCTITE-Low
beträufeln, wieder hineindrehen und fest anziehen .
2b. Steigungsreduzierung max. 2":
Um die Steigung zu reduzieren, drehen Sie die
Einstellschraube (2) links herum hinaus .
(Grad der Einstellung siehe Notiz u. Seite 8)
Sicherungsschraube (1) mit LOCTITE-Low
beträufeln, wieder hineindrehen und fest anziehen .
Erforderliches Werkzeug für Steigungsverstellung siehe auf Seite 13 (Anzugsdrehmomente)
NOTIZ:
Sie haben die Möglichkeit, die Steigung für voraus und rückwärts unabhängig voneinander zu verändern . Die Ver -
stellung an den Einstellschrauben (2) und (4) um eine halbe Umdrehung (180°) entspricht einer Steigungsänderung um
ca . 1". Das bedeutet, dass die Motordrehzahl bei einer Steigungserhöhung von 1" um ca . 200 Upm gedrosselt wird und bei
einer Steigungsreduzierung dementsprechend erhöht wird .
F50a_DF_GP107 Montageanleitung_Rev21.pdf
Stand: 11/01/2023
STUFENLOSE STEIGUNGSVERSTELLUNG „RH"
R= AS (Astern) / rückwärts
Markierung zur Steigungsverstellung
V= AH (Ahead) / voraus
Einstellschrauben (2) und (4)
Sicherungsschrauben (1) und (3)
B. Steigung in rückwärts ändern:
1.
Sicherungsschraube (3) lösen und herausschrauben.
2.
Einstellschraube (4) , welche mit "R" (=rückwärts)
gekennzeichnet ist, folgendermaßen verstellen:
2a. Steigungserhöhung max. 2":
Um die Steigung zu erhöhen, drehen Sie die
Einstellschraube (4) links herum hinaus .
(Grad der Einstellung siehe Notiz u. Seite 8)
Sicherungsschraube (3) mit LOCTITE-Low
beträufeln, wieder hineindrehen und fest anziehen .
2b. Steigungsreduzierung max. 3":
Um die Steigung zu reduzieren, drehen Sie die
Einstellschraube (4) rechts herum hinein .
(Grad der Einstellung siehe Notiz u. Seite 8)
Sicherungsschraube (3) mit LOCTITE-Low
beträufeln, wieder hineindrehen und fest anziehen .
-
3a anzusetzen.
.
1
2
4
3
7
