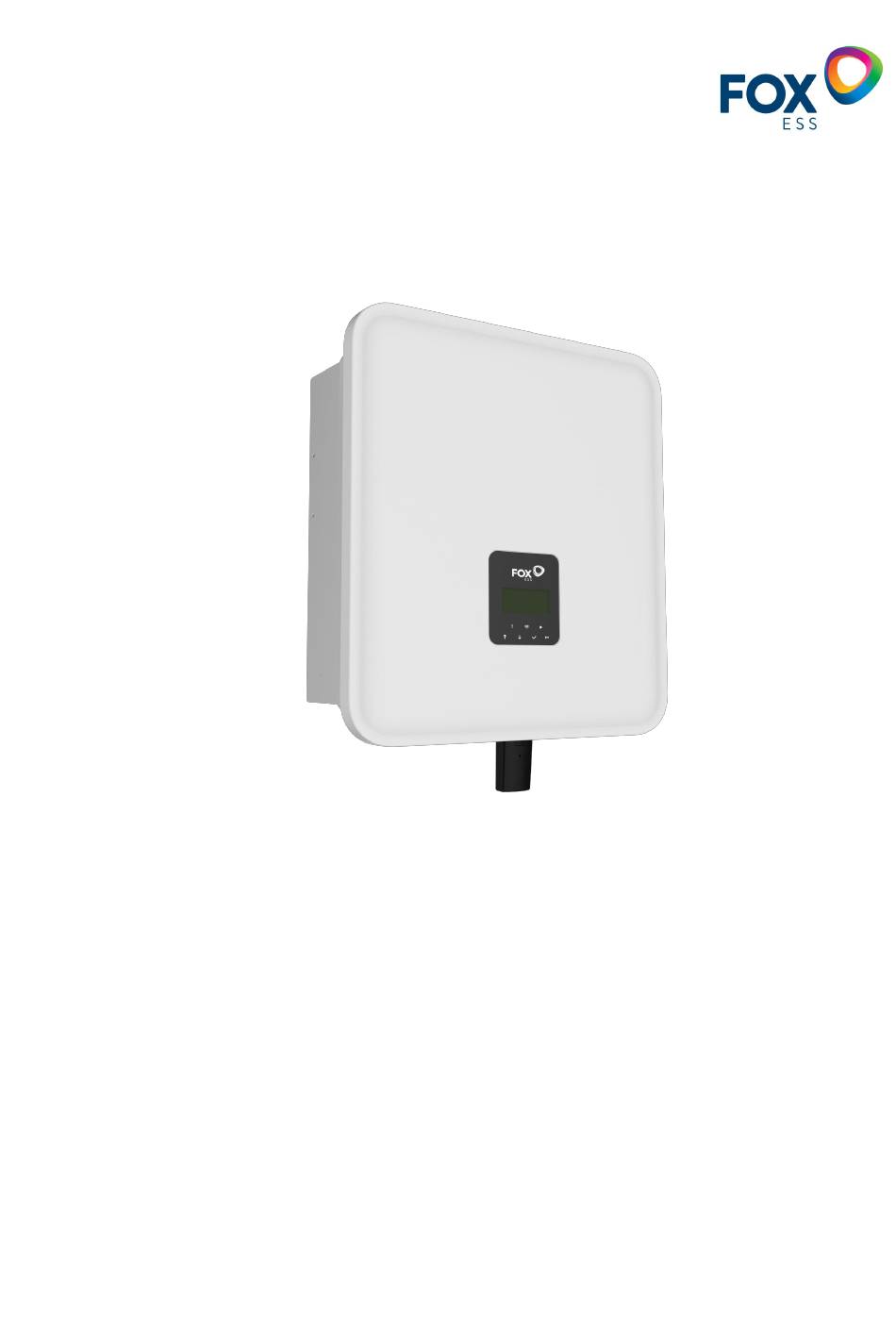

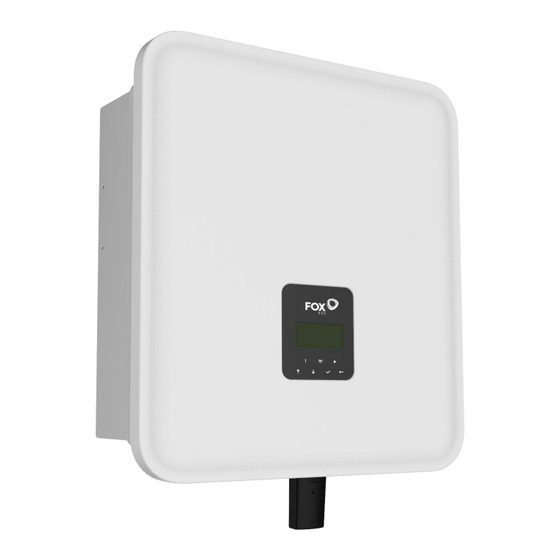

- Seite 1 Handbuch H3/AC3 SERIES Um eine unsachgemäße Bedienung zu vermeiden, lesen Sie bitte vor dem Gebrauch diese Anleitung sorgfältig durch.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zu Diesem Handbuch ...........................1 1.1 Gültigkeitsbereich ............................1 1.2 Zielgruppe ..............................1 1.3 Verwendete Symbole .............................1 Sicherheit ................................2 2.1 Bestimmungsgemäße Verwendung .......................2 2.2 PE-Anschluss und Ableitstrom ........................3 Einführung ................................4 3.1 Grundlegende Eigenschaften ........................4 3.2 Dimensionen ..............................8 3.3 Klemmen des Wechselrichters ........................ -
Seite 3: Hinweise Zu Diesem Handbuch
1. Hinweise zu Diesem Handbuch 1.1 Gültigkeitsbereich Dieses Handbuch beschreibt die Montage, Installation, Inbetriebnahme, Wartung und Störungsbeseiti- gung für die folgenden Modelle der Fox ESS-Produkte: H3-5.0-E H3-6.0-E H3-8.0-E H3-10.0-E H3-12.0-E AC3-5.0-E AC3-6.0-E AC3-8.0-E AC3-10.0-E Hinweis: Bitte bewahren Sie diese Anleitung so auf, dass sie jederzeit zugänglich ist. 1.2 Zielgruppe Dieses Handbuch richtet sich an qualifizierte Elektrofachkräfte. -
Seite 4: Sicherheit
Vorsicht vor heißer Oberfläche. Der Wechselrichter kann während des Betriebs heiß werden. Vermeiden Sie eine Berührung während des Betriebs. Gefahr durch hohe Spannungen. Lebensgefahr durch hohe Spannungen in dem Wechselrichter! Gefahr. Gefahr eines elektrischen Schlages! Lebensgefahr durch hohe Spannungen. In dem Wechselrichter befindet sich eine Restspannung, die 5 min zur Entladung benötigt. Warten Sie 5 min, bevor Sie den oberen Deckel oder den DC-Deckel öffnen. -
Seite 5: Pe-Anschluss Und Ableitstrom
Verwenden Sie bei der Installation persönliche Schutzausrüstung, einschließlich Handschuhe und Augenschutz. Informieren Sie den Hersteller über nicht normgerechte Installationsbedingungen. Verwenden Sie das Gerät nicht, wenn Betriebsanomalien festgestellt werden. Vermeiden Sie provisorische Reparaturen. Bei allen Reparaturen dürfen nur zugelassene Ersatzteile verwendet werden, die entsprechend ihrem Verwendungszweck und von einem lizenzierten Bauunternehmer oder einem autorisierten Fox ESS-Servicevertreter eingebaut werden müssen. -
Seite 6: Einführung
Entladestroms ungewollt ausgelöst wird. Die folgenden Schritte werden empfohlen, um ein unerwünschtes Auslösen des externen RCD-Schutzschalters zu vermeiden: Die Auswahl eines geeigneten RCD-Schutzschalters ist wichtig für den korrekten Betrieb der Anlage. Ein RCD-Schutzschalter mit einem Nennwert von 30 mA kann bereits bei einem Leckstrom von 15 mA auslösen (gemäß... - Seite 7 Dieses Diagramm ist ein Beispiel für eine Anwendung, bei der der Neutralleiter im Verteilerkasten vom PE getrennt ist. Für Länder wie China, Deutschland, die Tschechische Republik, Italien usw. befolgen Sie bitte die örtlichen Verdrahtungsvorschriften. Für das H3 sind verschiedene Systemverkabelungen vorgesehen: Das H3-Parallel- und Off-Grid-System wird für die Energiespeicherung im Haushalt und für den Eigenverbrauch oder die Off-Grid-Funktion verwendet.
- Seite 8 Fox ESS H3/AC3 Hybrid-Wechselrichter können in Kombination mit anderen Erzeugungsquellen eingesetzt werden, die mit dem Versorgungsnetz synchronisiert sind. Ein zweiter Energiezähler kann angeschlossen werden, damit der Fox ESS H3/AC3 gezielt andere Erzeugungsquellen überwachen kann.
-
Seite 9: Beschreibung
• Arbeitsmodus: Arbeitsmodus Beschreibung Priorität: Last>Batterie>Netz Eigenverbrauch Die von der PV-Anlage erzeugte Energie wird zur Optimierung des Eigenverbrauchs (mit PV-Leistung) verwendet. Die überschüssige Energie wird zum Laden der Batterien verwendet und dann ins Netz exportiert. Wenn keine PV-Einspeisung erfolgt, entlädt sich die Batterie zunächst für lokale Lasten. Eigenverbrauch Batterie wird... -
Seite 10: Dimensionen
3.2 Dimensionen 3.3 Klemmen des Wechselrichters Artikel Beschreibung Artikel Beschreibung DC-Schalter Netz Zähler / RS485 Batterie-Anschlüsse PARALLEL2 USB / WLAN / GPRS / LAN Wasserdichtes Verschlussventil Erdungsschraube PARALLEL 1 Hinweis: Die Einstellung des Anschlusses ist nur autorisiertem Personal gestattet. -
Seite 11: Technische Daten
Technische Daten 4.1 PV-Eingang (Nur für H3) Modell H3-5.0-E H3-6.0-E H3-8.0-E H3-10.0-E H3-12.0-E Max. empfohlene DC-Leistung [W] 7500 9000 10400 13000 15000 Max. DC-Spannung [V] 1000 1000 1000 1000 1000 Nominale DC- Betriebsspannung [V] Max. Eingangsstrom 14 / 14 14 / 14 26 / 14 26 / 14 26 / 14... -
Seite 12: Eps-Ausgang
Max. Ausgangsfehlerstrom [A] 150A@0.5ms Max. Ausgangsüberstromschutz [A] THDI <3%@Nennleistung AC-EINGANG Max.AC- Leistung [VA] 16000 10000 12000 16000 16000 Nenn- Netzspannung 400V/230VAC;380V/220VAC,3L/N/PE (Wechselspannungsbereich) [V] Nenn- Netzfrequenz [Hz] 50 / 60, ±5 Max. AC-Strom [A] (Pro phase) 15,2 18,2 24,2 24,2 24,2 AC-Einschaltstrom [A] 15A@0.5ms Leistungsfaktor... -
Seite 13: Allgemeine Daten
PV-Verpolungsschutz Verpolungsschutz der Batterie Anti-Islanding-Schutz Kurzschlussschutz am Ausgang Schutz vor Leckstrom Erkennung von Isolationswiderständen Überspannungskategorie III (AC-Seite), II (DC-Seite) Verpolungsschutz Überstromschutz /Übertemperaturschutz AC/DC-Überspannungsschutz Typ II AFCI-Schutz ※ optional DC-Schalter optional Zeichenfolgen-Überwachungsfunktion optional ※ Hinweis: ※befindet sich in der Entwicklung. 4.6 Allgemeine Daten ABMESSUNGEN UND GEWICHT Dimensionen (B x H x T) [mm] 449*519*198... -
Seite 14: Installation
Installation 5.1 Auf Physische Beschädigung Prüfen Vergewissern Sie sich, dass der Wechselrichter beim Transport unversehrt geblieben ist. Bei sichtbaren Schäden, wie z. B. Rissen, wenden Sie sich bitte sofort an Ihren Händler. 5.2 Einphasig-Speichersystem Öffnen Sie die Verpackung und nehmen Sie das Produkt heraus, überprüfen Sie bitte zuerst das Zubehör. Die Packliste ist unten abgebildet. -
Seite 15: Montage
5.3 Montage Vorsichtsmaßnahmen bei der Installation Stellen Sie sicher, dass der Installationsort die folgenden Bedingungen erfüllt: Nicht in direkter Sonneneinstrahlung. Nicht in Bereichen, in denen leicht entflammbare Materialien gelagert werden. Nicht in explosionsgefährdeten Bereichen. Nicht direkt in der kühlen Luft. Nicht in der Nähe der Fernsehantenne oder des Antennenkabels. - Seite 16 Montageschritte Erforderliche Werkzeuge für die Installation: Handschraubendreher; Elektrische Bohrmaschine (Bohrer-Satz 8mm); Crimpzange; Abisolierzange; Schraubendreher. Anforderungen an den Installationswinkel: ● Kippen Sie den Energiespeicher nicht nach vorne, horizontal, auf den Kopf, nach hinten oder zur Seite. Anforderungen an den Aufstellungsraum: Achten Sie bei der Installation des Energiespeichers darauf, dass sich keine anderen Geräte sowie brennbare und explosive Materialien in der Nähe befinden, und reservieren Sie genügend Platz, um die Anforderungen an die Wärmeableitung und die Sicherheitsisolierung der Installation zu erfüllen.
- Seite 17 Achten Sie vor dem Bohren von Löchern auf den Abstand zwischen der Maschine und benachbarten Objekten. Bohren Sie die Löcher mit einer elektrischen Bohrmaschine, stellen Sie sicher, dass die Löcher mindestens 50 mm tief und 8 mm breit sind, und ziehen Sie dann die Dehnungsrohre fest. VORSICHT Bitte achten Sie bei der Verwendung der Werkzeuge auf die Sicherheit.
- Seite 18 Stecken Sie die Dehnungsrohre in die Löcher und ziehen Sie sie fest. Montieren Sie die Halterung mit den Dehnschrauben. Anpassen des Wechselrichters an die Wandhalterung Montieren Sie den Wechselrichter an der Halterung. Sichern Sie den Wechselrichter mit der M5-Schraube und der Unterlegscheibe.
-
Seite 19: Elektrischer Anschluss
Elektrischer Anschluss 6.1 Schaltungsübersicht Systemübersicht... -
Seite 20: Pv-Anschluss (Nur Für H3)
6.2 PV-Anschluss (Nur für H3) Schritt 1: PV-String-Anschluss Die Wechselrichter der Serie H3 können mit 2 Strängen von PV-Modulen verbunden werden. Bitte wählen Sie geeignete PV-Module mit hoher Zuverlässigkeit und Qualität. Die Leerlaufspannung des angeschlossenen Modulfelds sollte weniger 1000 betragen, Betriebsspannung sollte innerhalb... - Seite 21 Schritt 2: PV-Verdrahtung Schalten Sie den DC-Schalter aus. Wählen Sie 12 AWG-Draht für den Anschluss des PV-Moduls. Schneiden Sie 6 mm der Isolierung vom Drahtende ab. • Trennen Sie den DC-Stecker (PV) wie unten dargestellt. ANMERKUNG Achten Sie bei der Herstellung der PV-Klemmen darauf, dass die Kupferkerne der PV-Plus- und PV-Minusklemmen und die Kupferkerne des Wechselrichters eingesteckt werden können, und messen Sie mit einem Multimeter, ob die Plus- und Minusklemmen korrekt sind, da das Gerät sonst möglicherweise nicht normal funktioniert oder einzelne Strings nicht funktionieren.
-
Seite 22: Anschluss Der Batterie
• Entriegeln Sie den DC-Stecker GEFAHR Vergewissern Sie sich vor dem Trennen des Gleichstromanschlusses, dass kein Strom auf dem Gleichstromanschluss fließt. Sie können den Strom mit einer Stromzange messen oder den Gleichstromschalter abklemmen, da es sonst zu schweren Sicherheitsunfällen kommen kann. - Verwenden Sie das angegebene Schraubenschlüssel-Werkzeug. -
Seite 23: Grid-Verbindung
• Führen Sie den Stiftkontakt durch die Kabelmutter und montieren Sie ihn auf der Rückseite des Steckers oder der Buchse. Wenn Sie ein "Klicken" spüren oder hören, sitzt die Stiftkontaktbaugruppe richtig. • Entriegeln Sie den DC-Stecker GEFAHR Vergewissern Sie sich vor dem Trennen des Gleichstromanschlusses, dass kein Strom auf dem Gleichstromanschluss fließt. - Seite 24 WARNUNG WARNUNG! Ein Mikroschalter für den maximalen Ausgangsüberstromschutz muss zwischen Wechselrichter und Netz installiert werden, und der Strom des Schutzgeräts ist in der obigen Tabelle angegeben. Schritt 2: Netzverdrahtung • Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen Spannungsbereich (siehe technische Daten).
- Seite 25 • Gehäuse in den Körper drücken. • Setzen Sie den Dichtungskörper und den Fadenfänger in das Hauptgehäuse ein, schrauben Sie die Kontermutter in das Hauptgehäuse, und das Drehmoment beträgt (2,5 + / - 0,5N-m). • Stecken Sie das männliche Ende in das weibliche Ende. Für die Drehrichtung der Verriegelung beachten Sie bitte die LOCK-Markierung auf der Baugruppe.
-
Seite 26: Anschluss An Den Boden
• Schieben Sie die Kabelmutter und dann die Rückenschale auf das Kabel. • Drücken Sie die Gewindehülse in die Buchse, ziehen Sie die Kappe auf der Klemme fest. • Drücken Sie die Gewindehülse auf die Anschlussklemme, bis beide fest am Wechselrichter eingerastet sind. •... -
Seite 27: Elektrischer Anschluss
• Führen Sie das abisolierte Kabel in die Erdungsklemme ein und vergewissern Sie sich, dass alle Litzen in der Erdungsklemme eingeklemmt sind. • Crimpen Sie den Erdungsanschluss mit einer Crimpzange. Setzen Sie den Erdungsanschluss mit abisoliertem Kabel in die entsprechende Crimpzange ein und vercrimpen Sie den Kontakt. Verwenden Sie die Crimpzange, um das Erdungskabel in die Erdungsklemme zu drücken, und schrauben Sie die Erdungsschraube mit einem Schraubendreher wie unten gezeigt fest: 6.6 Elektrischer Anschluss... - Seite 28 Schritte zum Anschluss: Für GPRS-Gerät: Legen Sie die SIM-Karte ein (weitere Einzelheiten entnehmen Sie bitte dem Handbuch des GPRS-Produkts). Stecken Sie das WLAN/GPRS/LAN -Gerät in den "WLAN/GPRS/LAN"-Anschluss an der Unterseite des Wechselrichters. Für WLAN-Gerät: Verbinden Sie das WLAN-Gerät mit dem lokalen Router und schließen Sie die WLAN-Konfiguration ab (weitere Einzelheiten finden Sie im WLAN-Produkthandbuch).
-
Seite 29: Konfiguration
Konfiguration: Hinweis: Das Modul ist eingeschaltet und gestartet, bitte warten Sie eine Minute, um die WLAN -Konfiguration zu starten. Web Konfiguration. Schritt 1: Verbinden Sie Ihr mobiles Gerät mit Smart WiFi. Die SSID des Smart WiFi ist "W-xxxxx" und das Passwort ist "mtmt2020". - Seite 30 APP Konfiguration: Schritt 1: Öffnen Sie die APP und klicken Sie auf der Anmeldeseite auf "Lokales Vertriebsnetz". Klicken Sie dann auf "WLAN Konfiguration".
- Seite 31 Oder melden Sie sich in der App an und klicken Sie auf die Seite "Ich". Klicken Sie dann auf "WLAN Konfiguration". Schritt 2: Bitte scannen Sie die "SN" auf dem Kollektor. Schritt 3: Verbinden Sie Ihr mobiles Gerät mit Smart WiFi. Die SSID des Smart WiFi ist "W-xxxxx" und das Passwort ist "mtmt2020".
- Seite 32 • Zähler/RS485 Die PIN-Definitionen des Zählers/485-Schnittstelle sind wie folgt. Zähler Zähler Logger Logger Definition RY_ CON +12V 485A 485B 485B 485A In der alten Version des Geräts ist das Signal von Pin 5 und Pin 6 suspendiert, nicht GND, was sich auf den Verdrahtungsmodus der Offline-Parallelfunktion auswirkt.
- Seite 33 RS485 RS485 ist eine Standard-Kommunikationsschnittstelle, die die Echtzeitdaten von dem Wechselrichter zum PC oder anderen Überwachungsgeräten übertragen kann. Zähler Der Wechselrichter verfügt über eine integrierte Exportbegrenzungsfunktion. Um diese Funktion zu nutzen, muss ein Leistungszähler installiert werden. Installieren Sie das Gerät bitte auf der Netzseite. ANMERKUNG Achten Sie beim Anschluss des Stromzählers darauf, dass der Weg des Stromzählers korrekt ist, da sonst die Größe der vom Wechselrichter erfassten Last und der normale Betrieb des Wechselrichters beeinträchtigt wird.
- Seite 34 Zähleranschluss: Zähleranschlussdiagramm L1/L2/L3/N-Leitungen und RS485A/B-Kabel in den Zähler. Bitte beachten Sie den Schaltplan auf der Seite des Zählers.
-
Seite 35: Anschluss
Verbinden Sie RS485A mit den 24 Pins des Zähleranschlusses und RS485B mit den 25 Pins des Zähleranschlusses. Bitte verwenden Sie ein verdrilltes Kabel. Die Definition des Zähleranschlusses ist wie folgt: Anschluss Zähler Zähler Zähler/ RS485 485A 485B RY_CON +12V 485B 485A Der eingebaute Zähler ist ein normaler Zähler, und wenn ein Stromwandlerzähler benötigt wird, ist ein zusätzlicher Kauf erforderlich. - Seite 36 L1/L2/L3/N-Leitungen, den Stromwandlern (CT) und RS485A/B-Kabel in den Zähler. Bitte beachten Sie den Schaltplan auf der Seite des Zählers. Hinweise: Die Anschlüsse 2, 5, 8 des Stromwandlerzählers sind mit den drei stromführenden Leitern L1, L2 bzw. L3 verbunden. Verbinden Sie RS485A mit den 24 Pins des Zähleranschlusses und RS485B mit den 25 Pins des Zähleranschlusses. Bitte verwenden Sie ein verdrilltes Kabel.
- Seite 37 Schematische Darstellung des H3-Systems 0 Netzanschluss: Der Wechselrichter kann auch zwei Zähler verwenden, der zweite Zähler wird zum Ablesen der von einer anderen Maschine erzeugten Leistung verwendet, wobei die Adresse des zweiten Zählers 2 ist. Wenn Sie die Funktion des zweiten Zählers verwenden, müssen Sie die Funktion des zweiten Zählers einschalten.
-
Seite 38: Funktion
485A 485B Zähler 485B Zähler 485A RY_ CON +12V Definition • DRM0-Einstellung Einstellung Eigenschaft Parm DRM0 Aktivieren/Deaktivieren Der DRM unterstützt mehrere Bedarfsreaktionsmodi durch die Ausgabe von Steuersignalen wie unten beschrieben. Modus Bedingungen DRM0 Betreiben Sie die Trennvorrichtung. DRM1 Verbrauchen Sie keine Leistung. DRM2 Verbrauchen Sie nicht mehr als 50 % der Nennleistung. - Seite 39 Definition GND GND BMS-485B BMS-CANL BMS-CANH BMS-CANH BMS-CANL BMS-485A Schritte zum Anschluss: Schritt 1: Öffnen Sie die Deckelabdeckung. Schritt 2: Bereiten Sie ein Standard-Netzwerkkabel und einen Kabelstecker vor und führen Sie dann das Netzwerkkabel durch den Kabelstecker. Schritt 3: Crimpen Sie das Kabel mit einem Rj45-Stecker, der sich im Inneren des Kabelanschlusses befindet. Schritt 4: Stecken Sie den Kabelstecker in den COM-Port an der Unterseite des Wechselrichters und schrauben Sie ihn fest.
- Seite 40 Netzgebundene Parallelschaltung Die Wechselrichter der Serie H3/AC3 verfügen über eine Parallelschaltfunktion, mit der maximal zehn Wechselrichter in einem System verbunden werden können, wenn das Netz eingeschaltet ist. In diesem System wird ein Wechselrichter als "Master-Wechselrichter" eingestellt, der das Energiemanagement und die Versandsteuerung aller anderen Wechselrichter steuert.
- Seite 41 Netzunabhängige Parallelschaltung Die Wechselrichter der Serie H3/AC3 bieten eine Parallelschaltfunktion, mit der maximal zehn Wechselrichter in einem System verbunden werden können, wenn das Netz abgeschaltet ist. In diesem System wird ein Wechselrichter als "Master-Wechselrichter" eingestellt, der das Energiemanagement und die Versandsteuerung aller anderen Wechselrichter steuert.
- Seite 42 Das Diagramm von zwei H3 Offline- und Parallelmaschinen ist unten beigefügt: Wenn Sie feststellen, dass der Lastanschluss der netzunabhängigen Parallelbox während des Betriebs keine Spannung hat, prüfen Sie bitte mit einem Multimeter, ob Pin 5 und Pin 6 des Zähleranschlusses kurzgeschlossen sind.
- Seite 43 485A 485B Zähler 485B Zähler 485A RY_ CON +12V Definition Parallel_CANH Parallel_CANL BMS-CANH BMS-CANL Parallel 1 E_STOP GND_COM Parallel_CANH Parallel_CANL Parallel 2 Arbeitsmodi im Parallelsystem Es gibt drei Betriebsarten im Parallelsystem, und Ihre Kenntnis der verschiedenen Betriebsarten des Wechselrichters wird Ihnen helfen, das Parallelsystem besser zu verstehen, daher lesen Sie bitte vor der Inbetriebnahme sorgfältig nach.
- Seite 44 Schritt 2: Stellen Sie den DIP-Schalter ein (Sie müssen nicht alle DIP-Schalter des Wechselrichters einstellen). - Suchen Sie den Wechselrichter, an dem das Zählerkabel angeschlossen ist. - Schieben Sie den weißen DIP-Schalter mit einer geeigneten Pinzette in die Position "ON" (von unten nach oben). Schritt 3: Suchen Sie den Wechselrichter, der mit dem Zähler verbunden ist, gehen Sie auf die Einstellungsseite der LCD-Anzeige des Wechselrichters, klicken Sie auf "Parallel"...
- Seite 45 Schritt1: Trennen Sie alle Netzwerkkabel am CAN-Anschluss. Schritt 2: Rufen Sie die Einstellungsseite auf, klicken Sie auf Paralleleinstellung und wählen Sie "Frei". Hinweis! - Wenn ein Slave-Wechselrichter in den "Frei"-Modus versetzt wird, aber das Netzwerkkabel nicht abgetrennt wird, kehrt dieser Wechselrichter automatisch in den "Slave"-Modus zurück. - Wenn ein Slave-Wechselrichter von einem anderen Wechselrichter getrennt wird, aber nicht in den "Frei"-Modus versetzt wird, stellt dieser Wechselrichter seinen Betrieb ein und behält den Status "Warten"...
- Seite 46 ANMERKUNG Die maximale Leistung der symmetrischen Last beträgt 1/3 der Nennleistung, d. h. die maximale Ausgangsleistung einer 12-kW-Maschine pro Phase beträgt 4 kW. Das Gleiche gilt für die unsymmetrische Last im netzunabhängigen Betrieb. Wenn die einphasige Last 1/3 der Ausgangsleistung unter netzunabhängigen Bedingungen überschreitet, meldet das Gerät einen Fehler.
-
Seite 47: Eps-Anschluss (Nicht-Paralleler Zustand)
für das Gesamtsystem interpretiert. 6.7 EPS-Anschluss (nicht-paralleler Zustand) Beschreibung der gemeinsamen Lasten Wenn Sie im EPS-Modus eine induktive Last an den EPS-Anschluss anschließen möchten, stellen Sie bitte sicher, dass die momentane Leistung der Last beim Start geringer ist als die maximale Leistung des EPS-Modus. In der folgenden Tabelle finden Sie einige konventionelle und sinnvolle Lasten als Referenz. -
Seite 48: Systemverbindungsdiagramme
6.8 Systemverbindungsdiagramme... -
Seite 49: Wechselrichter In Betrieb Nehmen
6.9 Wechselrichter in Betrieb nehmen Bitte beachten Sie die folgenden Schritte zur Inbetriebnahme des Wechselrichters. Stellen Sie sicher, dass der Wechselrichter gut befestigt ist. Stellen Sie sicher, dass alle DC- und AC-Verkabelungen abgeschlossen sind. Stellen Sie sicher, dass der Zähler richtig angeschlossen ist. Stellen Sie sicher, dass die Batterie gut angeschlossen ist. - Seite 50 Achtung! Vergewissern Sie sich, dass das Verzeichnis mit dem obigen Formular übereinstimmt! Ändern Sie den Dateinamen des Programms nicht, da dies dazu führen kann, dass der Wechselrichter nicht mehr funktioniert! Schritt 2: Schrauben Sie den wasserdichten Deckel ab und stecken Sie die U-Disk in den "USB"- Anschluss an der Unterseite des Wechselrichters.
- Seite 51 2) Installieren Sie die USB-Diskette auf Ihrem Laptop, öffnen Sie sie und erstellen Sie einen Ordner mit dem Namen 'update'. 3) Erstellen Sie drei weitere separate Unterordner mit den Namen "Manager", "Master" und "Slave" unter dem Ordner "Update". 4) Legen Sie die Aktualisierungsdatei in den entsprechenden Ordner, wie unten gezeigt. * Format für den Dateinamen: Model_Firmware type_Vx_xx Beispiel für Dateinamen:...
- Seite 52 4. Schalten Sie nur den DC-Unterbrecher ein (stellen Sie sicher, dass die PV-Spannung über 120 V liegt) und warten Sie 10 Sekunden, bis der Bildschirm des Wechselrichters wie unten dargestellt wird: 5. Wenn Sie die Wechselrichter-Firmware aktualisieren möchten, klicken Sie auf "Nach oben" oder "Nach unten", um die gewünschte Firmware auszuwählen, und klicken Sie dann auf "Eingeben", um die Aktualisierung zu starten.
- Seite 53 6. Entfernen Sie den USB-Datenträger nach Abschluss des Upgrades. Folgen Sie den Anweisungen in der Abbildung und klicken Sie auf die Option, um die Version anzuzeigen: Menü (Menu) -> Über(About) -> Inv Ver 7. Schalten Sie den AC- und DC-Unterbrecher ein. Wenn Sie die HMI aktualisiert haben, drücken Sie lange auf "Eingeben(enter)"...
-
Seite 54: Operation
8. Operation 8.1 Bedienfeld Objekt Name Funktion LCD-Bildschirm Anzeige der Informationen des Wechselrichters. Rot: Der Wechselrichter befindet sich im Störungsmodus. Indikator LED Blau: Der Wechselrichter ist normal mit der Batterie verbunden. Grün: Der Wechselrichter befindet sich im Normalzustand. Aufwärts-Taste: Cursor nach oben bewegen oder Wert erhöhen. Ab-Taste: Cursor nach unten bewegen oder Wert verringern. -
Seite 55: Funktionsbaum
Spannung zu messen keine Spannung. 11. Verwenden Sie ein Werkzeug, um den AC-Anschluss und den Anschluss für die Kommunikation zu trennen. 8.2 Funktionsbaum Betriebsart Einzelmaschine ... - Seite 56 Maschinen-Parallelbetrieb-Master ...
-
Seite 57: Wartung
9. Wartung Dieser Abschnitt enthält Informationen und Vorgehensweisen zur Behebung möglicher Probleme mit den Fox ESS-Wechselrichter und gibt Ihnen Tipps zur Fehlersuche, um die meisten auftretenden Probleme zu erkennen und zu lösen. 9.1 Alarm-Liste Fehler-Code Lösung Das Stromnetz ist unterbrochen. Netzverlustsfehler •... - Seite 58 Von der Software erkannter hoher Batteriestrom. SW Bat Cur Fehler • Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an. • Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren. Die Isolierung ist ausgefallen. •...
- Seite 59 Von der Hardware erkannter hoher Batteriestrom. HW Bat Cur Fehler • Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an. • Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren. Die Kommunikation zwischen Master und Manager ist ausgefallen. SCI Fehler •...
- Seite 60 Das Netzrelais bleibt offen oder geschlossen. Netzrelaisstörung • Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an. • Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren. Die Kommunikation zwischen Master und Slave ist ausgefallen. RDSP SPI Fehler •...
- Seite 61 Batterie unter Temperatur. Bms Temp niedirg • Bitte kontaktieren Sie Batterielieferanten. Die Kapazitäten der Zellen sind unterschiedlich. BmsCellImbalance • Bitte kontaktieren Sie Batterielieferanten. Batterie-Hardware unter Schutz. Bms HW Schutz • Bitte kontaktieren Sie Batterielieferanten. Bms-Hardware-Schaltungsfehler. BmsCircuit Fehler • Bitte kontaktieren Sie Batterielieferanten. Isolationsfehler der Batterie.
-
Seite 62: Fehlersuche Und Routinemäßige Wartung
9.2 Fehlersuche und routinemäßige Wartung Fehlersuche Bitte überprüfen Sie die Fehlermeldung auf dem Systembedienfeld oder den Fehlercode auf dem Informationsfeld des Wechselrichters. Wenn eine Meldung angezeigt wird, notieren Sie diese, bevor Sie etwas weiter unternehmen. Versuchen Sie die in der obigen Tabelle angegebene Lösung. Wenn das Informationspanel des Wechselrichters keine Fehlermeldung anzeigt, überprüfen Sie Folgendes, um sicherzustellen, dass der aktuelle Zustand der Installation einen ordnungsgemäßen Betrieb des Geräts ermöglicht:... -
Seite 63: Stilllegung
10. Stilllegung 10.1 Demontage des Wechselrichters Trennen Sie den Wechselrichter vom DC- (Nur für H3) Eingang und AC-Ausgang. Warten Sie 5 Minuten, bis der Wechselrichter vollständig spannungsfrei ist. Trennen Sie die Kommunikations- und optionalen Anschlussleitungen. Nehmen Sie den Wechselrichter von der Halterung ab. - Seite 64 Das Urheberrecht an diesem Handbuch liegt bei FOXESS CO., LTD.. Es darf weder von Unternehmen noch von Einzelpersonen plagiiert, teilweise oder vollständig kopiert werden (einschließlich Software usw.), und eine Vervielfältigung oder Verbreitung in irgendeiner Form oder mit irgendwelchen Mitteln ist nicht gestattet. Alle Rechte vorbehalten.
