Instalace

3.1 Napájecí napětí
Přijímače řady REX mají povolený rozsah napájecího napětí 3,5-
8,4V. Napětí tedy můžete optimalizovat podle povoleného
napájecího napětí použitých serv.
- pokud je přijímač vybaven silovými napájecími kabely s
konektorem MPX, použijte jej k napájení přednostně
- pokud má přijímač vstupy označené jako BATT, použijte je k
napájení přednostně

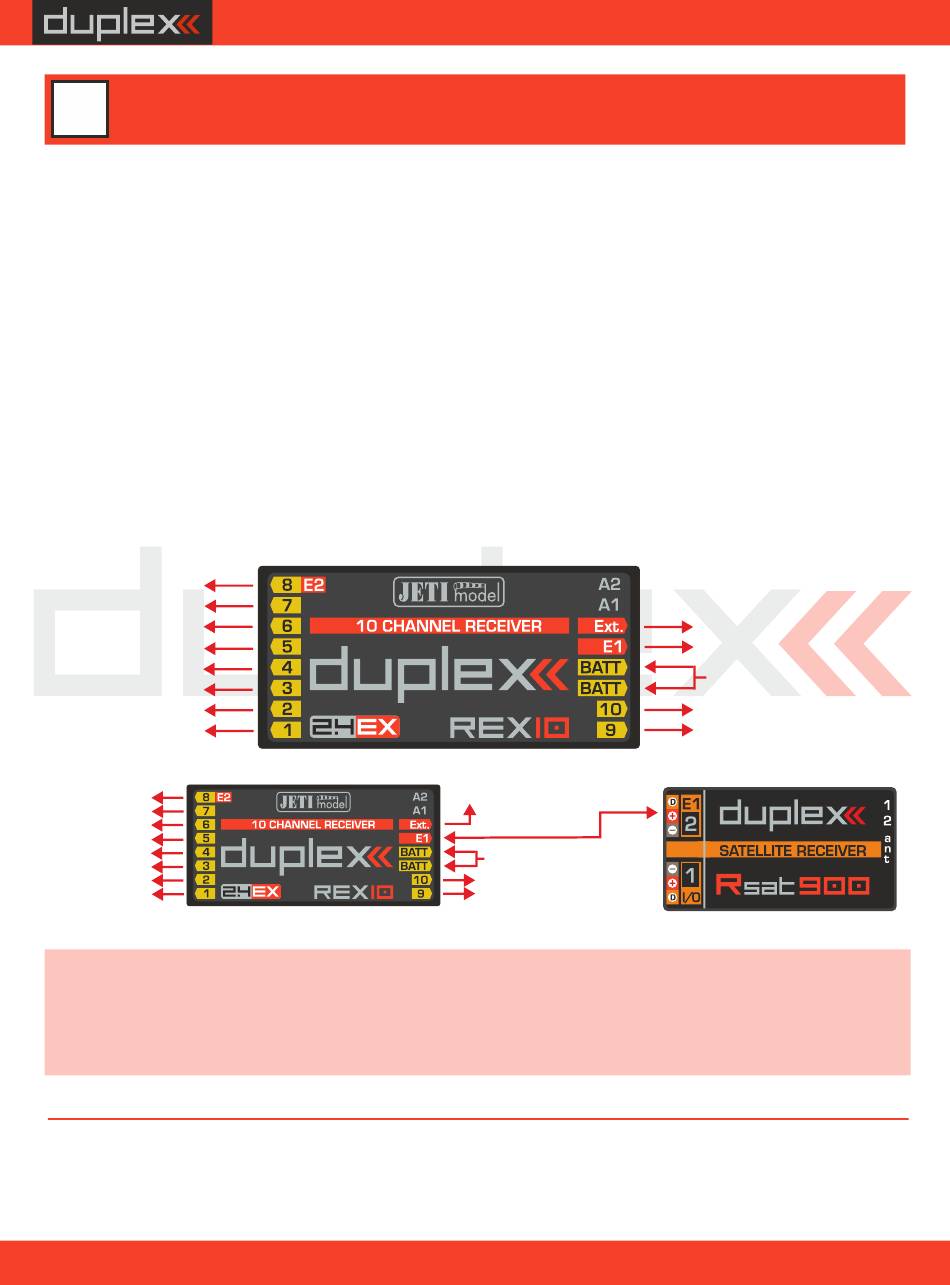

Příklady zapojení:
servo/senzor
servo
servo
servo
servo
servo
servo
servo
servo/senzor
servo
servo
servo
servo
servo
servo
servo
Poznámka:
- zapojení satelitního přijímače RSAT900 a RSAT900NG je shodné
COMPLEX RADIO CONTROL SYSTEM
senzor
EX Bus
EX Bus vstup
ACU 3,5-8,4V
servo
servo
7
párování, senzor
senzor
ACU 3,5-8,4V
servo
servo
