Bedienungsanleitung - S-10 125 cc

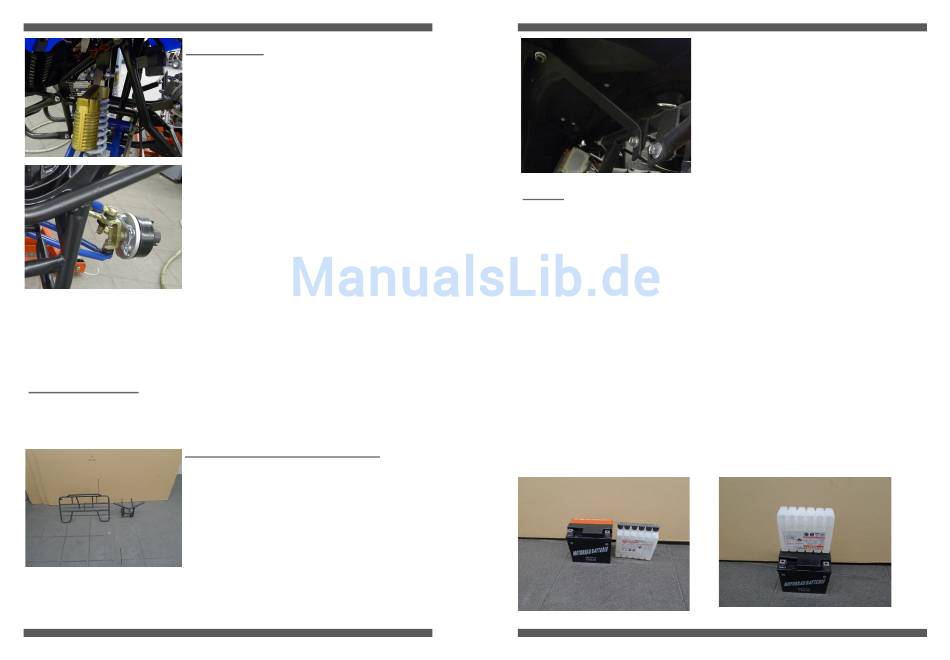

Montage vorne:
Bevor das vordere Rad montiert werden kann,
müssen zuerst die Stoßdämpfer in der oberen
Halterung befestigt werden. Die Schraube fest
anziehen!
Ist dies geschehen muss die Bremstrommel auf
die Vorderachse gesteckt werden. Hierbei muss
beachtet werden, dass die Trommel in der Füh-
rung sitzt. Dann diese durch die Mutter sichern
und die Mutter mit Splint versehen und diesen
dann umbiegen. Achtung! Die Mutter darf nur so
weit angezogen werden bis ein leichter Wider-
stand beim Drehen bemerkbar ist, sonst könnten
die Lager beschädigt werden. Um die Sicherheit des Fahrers zu gewähren müs-
sen die Werksseitig schon versplinteten Kugelköpfe nachgezogen werden und
mit einem Neuen Splint versehen werden. Dieser wird danach wieder umgebo-
gen .
Montage Räder vorne:
Ist dies erfolgt, setzen Sie bitte das Rad auf die Bremstrommel und ziehen es mit
den mitgelieferten Muttern fest. Das Anzugsdrehmoment beträgt ebenfalls 45-50
Nm.
Montage Frontbumper & Gepäckträger:
Montieren Sie den Frontbumper und den Ge-
päckträger. Dieser Anbau sollte kein großes
Problem herstellen.
Seite [ 17 ]
Bedienungsanleitung - S-10 125 cc
Die beigelieferten Halter stabilisieren den hin-
teren Kotflügel. Diese werden vor der Halte-
rung des Gepäckträgers montiert.
Batterie:
Batterie Laden. Um das Fahrzeug starten zu können, muss die mitgelieferte Bat-
terie eingebaut werden. Ist bei ihrem Fahrzeug eine bereits befüllte
Batterie mitgeliefert worden, müssen Sie diese nur noch anschließen.
Ist die Batterie noch zu füllen, entfernen Sie die Schutzfolie um den
Säurepack. Anschließend muss die Folie der Batterie abgezogen
werden. Den Säurepack müssen Sie danach umgedreht auf die
Batterie stellen und diesen so eindrücken, dass die Alufolie auf dem
Säurepack zerstört wird und somit die Flüssigkeit in den Batteriekörper fließen
kann. Ist die Flüssigkeit komplett in die Batterie
gelaufen, kann der Deckel nach einer Stunde Entgasungszeit aufgedrückt wer-
den. Danach muss diese im Anschluss komplett geladen werden. Zur Befüllung
der Batterie wird Schutzausrüstung (Handschuhe und Schutzbrille) empfohlen.
Dieser Vorgang muss von einem Erwachsenen ausgeführt werden! Beim An-
schließen der Batterie schrauben Sie bitte zuerst das Rote Kabel (+) an Batterie
(+)an. Ist dies erfolgt, kann das Schwarze Kabel am anderen Pol (-) angeschraubt
werden.
