Allnet RK3566 Kurzanleitung
Verwandte Anleitungen für Allnet RK3566
Inhaltszusammenfassung für Allnet RK3566

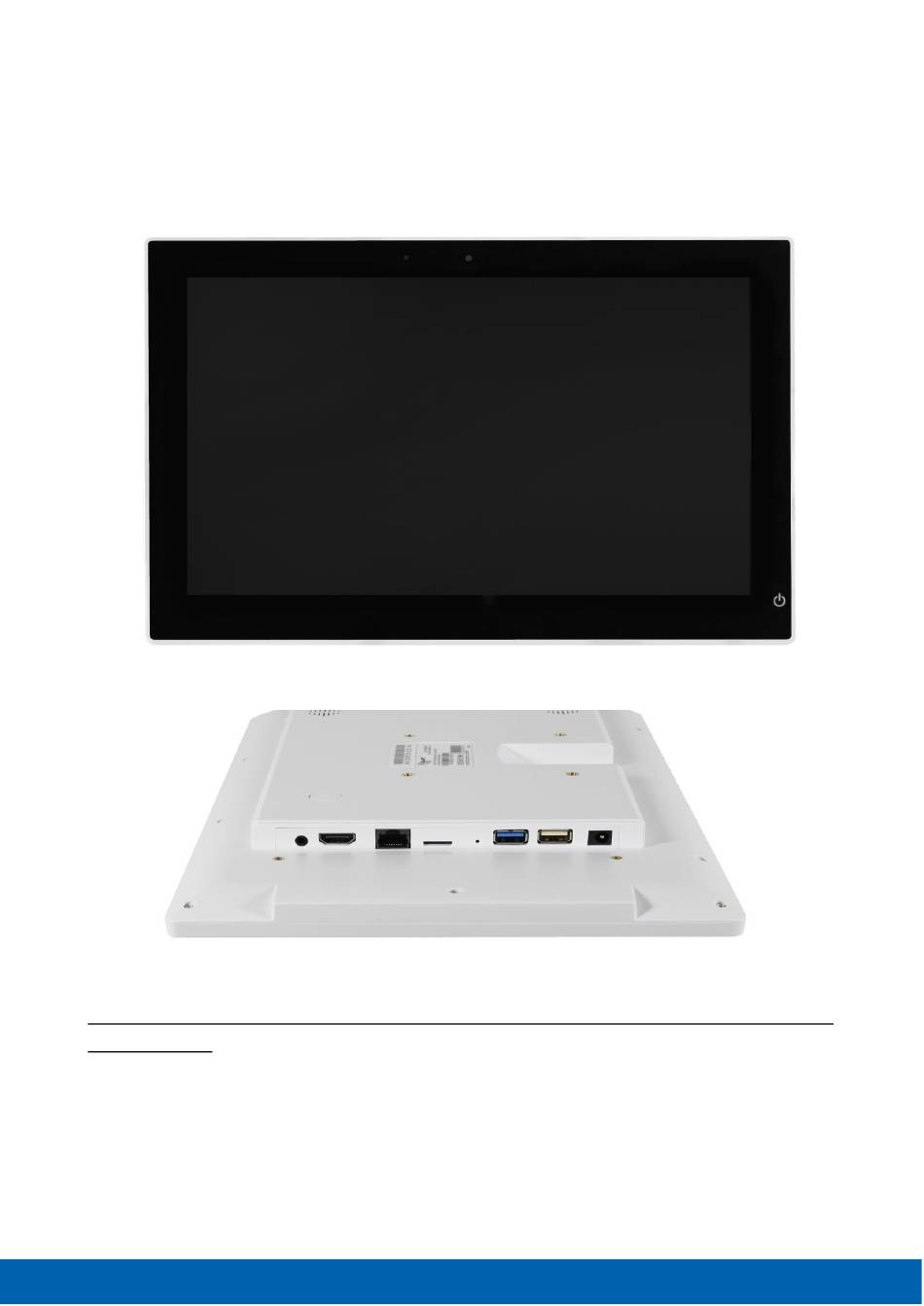

- Seite 1 Kurzanleitung ALLNET PoE Display ProductNr.: 10 Zoll (201246), 12 Zoll (207440),14 Zoll (201316),15 Zoll (201317), 18 Zoll (212127), 21 Zoll (201318) www.allnet.de...
-
Seite 2: Inhaltsverzeichnis
Fixierung einer APP ............................. 22 Einrichtung Ethernet ............................ 26 Auto-Ping – dauerhafte Netzwerkverbindung einrichten ................27 Umschalten WLAN intern/extern ......................... 28 Einrichtung W-LAN ............................29 Einstellungen Sprache ändern ........................30 Einstellungen Zeitzone, Datum und Uhrzeit ändern ..................32 Einstellungen Displaysperre ........................35 www.allnet.de... - Seite 3 Einstellungen Display ..........................36 Navigationsleiste/Statusleiste ausblenden ....................37 Einstellungen „Display automatisch ausschalten“ ..................38 Verbindung zum Google Play Store ......................39 App beenden ............................... 40 Funktion Splitscreen: ........................... 41 Screenshot erstellen ............................ 41 Update Firmware: ............................43 CE ..............................44 www.allnet.de...
-
Seite 4: Verpackungsinhalt
Verpackungsinhalt Bitte überprüfen Sie den Inhalt der Verpackung, bevor Sie mit der Inbetriebnahme des Displays fortfahren. • ALLNET PoE Display • 12V Netzteil • Gedruckte Kurzanleitung Allgemeines Das Gerät ist ein Display, welches mit Android oder Linux betrieben werden kann. Die Stromversorgung erfolgt via Netzteil oder PoE (Strom über Netzwerkkabel). -
Seite 5: Warnhinweise
Das Signalwort „WARNUNG“ kennzeichnet eine Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! Das Signalwort „VORSICHT“ kennzeichnet eine Warnung vor möglichen mittleren und oder leichten Verletzungen! Das Signalwort „ACHTUNG“ kennzeichnet mögliche Sachschäden. „Hinweis“ kennzeichnet nützliche oder wichtige Informationen zum Produkt. www.allnet.de... -
Seite 6: Richtlinien Und Normen
• RoHS Directive 2011/65/EU. ALLNET Computersysteme GmbH hereby declares that the ALLNET PoE Displays is in compliance with the essential requirements and other relevant provisions of the following Directives and Directive 2014/53/EU. The full text of the EU Declaration of Conformity is available at the following Internet address: http://ce.allnet.de and at the end of the instructions. -
Seite 7: Entsorgung Der Verpackung
Als Verbraucher sind Sie verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Fest verbaute Gerätebatterien oder Akkus dürfen bei einer Entsorgung über die Sammelstelle im Gerät verbleiben. www.allnet.de... -
Seite 8: Allgemeine Sicherheit
Betrieb genommen werden. • Das Steckernetzteil nicht am Kabel aus der Steckdose ziehen. • Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden. Das Steckernetzteil aus der Steckdose ziehen, falls das Gerät über einen längeren www.allnet.de... -
Seite 9: Sicherheitshinweis Zur Aufstellung Des Gerätes
Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen • Benutzen Sie das Gerät nicht in feuchter Umgebung und nicht in der Nähe von Gasflammen, Herdplatten oder anderen heißen Gegenständen. www.allnet.de... -
Seite 10: Sicherheitshinweis Zur Reparatur Und Wartung
Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose. • Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden. • Es ist verboten, Umbauten am Gerät vorzunehmen. • Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden. www.allnet.de... -
Seite 11: Bestimmungsgemäße Verwendung
Das Gerät ist für die Verwendung innerhalb geschlossener Räume konzipiert und muss vor übermäßigen Staub, extremen Temperaturen, Nässe und Kondensation geschützt werden. Die Umgebungsvoraussetzungen werden folgendermaßen angegeben: Betriebsbedingungen: Temperatur 0° - +40° Luftfeuchtigkeit 20% - 80% nicht kondensierend Lagerbedingungen: Temperatur 0° - +60° Luftfeuchtigkeit 10% - 90% nicht kondensierend www.allnet.de... -
Seite 12: Technische Details
Technische Details RK3566, Quad-core (Quad-core A55, 1.8GHz) Resolution: 1280x800 10” Zoll; 1920x1080, 12”/14”/15”/18”/21” Zoll LCD IPS panel Android 11 10-Point kapazitiver Multi Touchscreen 4GB/16GB für *10”/ *12” /14”/15”/18”/21” Mikrofon Ethernet 100/1000M RJ45 PoE IEEE802at ... -
Seite 13: Abmessungen
Abmessungen Tablet 10 Zoll www.allnet.de... -
Seite 14: Tablet 12 Zoll
Tablet 12 Zoll www.allnet.de... -
Seite 15: Tablet 14 Zoll
Tablet 14 Zoll www.allnet.de... -
Seite 16: Tablet 15 Zoll
Tablet 15 Zoll www.allnet.de... -
Seite 17: Tablet 18 Zoll
Tablet 18 Zoll www.allnet.de... -
Seite 18: Tablet 21 Zoll
Tablet 21 Zoll www.allnet.de... -
Seite 19: Bedienung
Einstellungen und wählen den Punkt General Settings. Der Punkt „Touch button enable“ deaktiviert oder aktiviert den Power Button in der Front. Diese Funktion ist bei Einbau in eine Wand unerlässlich da sonst das Tablet nur über den Strom an/ausgeschaltet werden kann. Der Physikalische Schalter auf der Rückseite ist immer aktiv. www.allnet.de... -
Seite 20: Display Rotation
Display Rotation Das Display kann Horizontal und auch Vertikal verwendet werden. Hierzu gehen Sie bitte unter die Einstellungen Display/Screen rotation. In dem Pop-Up wählen Sie die Gradzahl der Rotation. Das Tablet startet nun neu im eingestellten Modus. www.allnet.de... -
Seite 21: Automatischer Start Einer Anwendung
Mit dieser Funktion können Sie eine App automatisch starten lassen. Hierzu gehen Sie bitte unter Einstellungen/Apps & Benachrichtigung. Dort klicken Sie auf alle Apps anzeigen. Nun wählen Sie die gewünschte App aus und drücken lange darauf bis folgendes Pop-Up Fenster zur Bestätigung erscheint. www.allnet.de... -
Seite 22: Fixierung Einer App
Schutz vor unbefugtem Zugriff. Die APP kann dennoch durch eine Tastenkombination beendet werden. Eine professionelle Kiosk APP finden Sie im Playstore unter „Ekiosk Browser“. Gehen Sie unter Einstellungen/Sicherheit und klicken Sie auf „Erweitert“ Bildschirmfixierung. www.allnet.de... - Seite 23 Dort gehen Sie bitte zu dem Punkt „Bildschirmfixierung/App Pinning“ und klicken darauf. Nun können Sie den Hauptschalter anschalten. www.allnet.de...
- Seite 24 Als Option können Sie auch eine Sicherheit einbauen, welche bei Beendigung der APP, das Tablet sperrt. www.allnet.de...
- Seite 25 Unter dem Viereck in der Navigationsleiste finden Sie die zuletzt geöffneten APPs. Klicken Sie auf das mittlere Symbol an der zu verwendenden App am oberen Rand. Diese Bildschirmfixierung ist nach einem Neustart nicht mehr aktiv und die Prozedur zur Fixierung muss erneut durchgeführt werden. www.allnet.de...
-
Seite 26: Einrichtung Ethernet
Einrichtung Ethernet Öffnen Sie die „ Einstellungen“ Wählen Sie „Netzwerk&Internet“, klicken Sie anschließend auf „Mehr“ Bitte auf „Ethernet“ klicken Sollte der Schalter nicht aktiviert sein, betätigen Sie Diesen bitte. www.allnet.de... -
Seite 27: Auto-Ping - Dauerhafte Netzwerkverbindung Einrichten
Unter dem Punkt „Ethernet Ip mode“ können Sie DHCP oder Statische Ip auswählen. Auto-Ping – dauerhafte Netzwerkverbindung einrichten Die Funktion „Enable Auto Ping network“ sorgt für eine stetige Verbindung zu Ihrem Netzwerk. Speziell bei Verwendung als Türsprechstelle ist diese Funktion sehr hilfreich. www.allnet.de... -
Seite 28: Umschalten Wlan Intern/Extern
USB 3.0 Port angeschlossen wird. Hierzu müssen Sie unter die Einstellungen/Netzwerk gehen und auf den Punkt „Wifi Module Settings“ tippen. In dem Popup wählen Sie dann extern oder intern aus. Das Display muss hierfür neustarten, um die Treiber zu übernehmen. www.allnet.de... -
Seite 29: Einrichtung W-Lan
Wählen Sie „Drahtlos & Netzwerk“, klicken Sie anschließend auf Wi-Fiund aktivieren Sie den Schalter Wählen Sie das gewünschte WLAN Netzwerk aus und geben Sie gegebenenfalls das Passwort ein Nach erfolgreich hergestellter Verbindung, verbindet sich das Tablet automatisch mit dem Netzwerk, wenn es sich in Reichweit befindet. www.allnet.de... -
Seite 30: Einstellungen Sprache Ändern
Eine statische Netzwerkverbindung können Sie unter IP Setting einrichten. Durch den Klick auf „static“ können Sie die IP-Adresse, Gateway und DNS Server einrichten. Einstellungen Sprache ändern Öffnen Sie die App „Einstellungen“ Wählen Sie unter „System“, anschließend „Sprache & Eingabe“, klicken Sie anschließend auf Sprache und wählen Sie die gewünschte Sprache aus www.allnet.de... - Seite 31 www.allnet.de...
-
Seite 32: Einstellungen Zeitzone, Datum Und Uhrzeit Ändern
Die Sprache aktivieren Sie, indem Sie am rechten Rand die Sprache nach oben ziehen. Einstellungen Zeitzone, Datum und Uhrzeit ändern Öffnen Sie die App „Einstellungen“ den Punkt „System“ aus. Wählen Sie den Menüpunkt „Datum und Uhrzeit“ aus dem Menüpunkt „System“. www.allnet.de... - Seite 33 Die passende Zeitzone können Sie entweder automatisch über das Netzwerk beziehen oder manuell über den Punkt „Zeitzone auswählen“ ändern. www.allnet.de...
- Seite 34 www.allnet.de...
-
Seite 35: Einstellungen Displaysperre
Unter dem Punkt „Gerätesicherheit/Displaysperre“ können Sie dann unter anderem eine PIN zum entsperren des Tablets vergeben. Einstellung Lautstärke ändern Öffnen Sie die App „Einstellungen“ Wählen Sie den Menüpunkt „Töne“ aus dem Menüpunkt „Gerät“. Hier können Sie die Lautstärke für Medienwiedergabe, Wecker und Benachrichtigungen einstellen. www.allnet.de... -
Seite 36: Einstellungen Display
Einstellungen Display Öffnen Sie die App „Einstellungen“ Wählen Sie „Display“, klicken Sie anschließend auf Helligkeitsstufe, jetzt können Sie die Helligkeit stufenlos einstellen. Neben der Helligkeit, können Sie auch den Hintergrund ändern oder ein Bildschirmschoner wählen. www.allnet.de... -
Seite 37: Navigationsleiste/Statusleiste Ausblenden
Öffnen Sie die App „Einstellungen“ Wählen Sie „Display“, schalten Sie anschließend „Show NavigationBar/ or Phone StatusBar“, aus. Sie können auch das Tablet mit einer Maus und einer Tastatur bedienen. Die linke Taste ist der „Mausklick“, die rechte Maustaste ist die „Zurück“ Taste www.allnet.de... -
Seite 38: Einstellungen „Display Automatisch Ausschalten
Einstellungen „Display automatisch ausschalten“ Öffnen Sie die App „Einstellungen“ Wählen Sie „Display“, klicken Sie anschließend auf Erweitert/ Ruhezustand, jetzt können Sie die Ausschaltzeit des Displays einstellen. Durch aktivieren des Menüpunktes „Nie“ bleibt der Bildschirm bis zum Ausschalten des Tablets durchgehend aktiv. www.allnet.de... -
Seite 39: Verbindung Zum Google Play Store
SystemWebview.apk sichtbar wird. Das Tablet sollte diese automatisch nach einiger Zeit aktualisieren, deshalb angeschaltet und an der Internetverbindung belassen. Diese App kann auch von ext. Downloadseiten wie APK Mirror heruntergeladen werden. Bitte beachten Sie das der Download von ext. Seiten riskant sein kann. Wir übernehmen hierfür keine Haftung! www.allnet.de... -
Seite 40: App Beenden
App beenden Klicken Sie auf das rechteckige Symbol in der unteren Navigationsleiste. Im Anschluss bekommen Sie alle aktiven Apps angezeigt, die Sie dann nach Wunsch schließen können. www.allnet.de... -
Seite 41: Funktion Splitscreen
APP. Es öffnet sich ein Menü. Dort auf Splitscreen klicken und die zweite App per Klick auswählen. Diese müssen vorher geöffnet werden, damit man Sie auswählen kann. Screenshot erstellen Unter Einstellungen finden sie den Punkt „Screenshot“. Bei Klick öffnet sich ein Einstellungsfenster. Hier können Sie die Funktion in der Navigations-Bar anschalten. www.allnet.de... - Seite 42 www.allnet.de...
-
Seite 43: Update Firmware
Dies kann zu Fehlern in der Erkennung des Tablets führen. Zum Flashen der Firmware benötigen Sie das AndroidTool_Release v5.1.1. Bitte schreiben Sie unseren Support zum Erhalt der Firmware und dem Downloadlink an, support@allnet.de. Hier die einzelnen Schritte: 1. Installieren Sie den Treiber "Release_DriverAssitant". - Seite 44 CE-Declaration of Conformity For the following equipment: Germering, 26th of July, 2021 ALLNET Touch Display Tablet 10/14/15/21 Zoll RK3566 with PoE ALLTAB-10RK3566A11PoE ALLTAB-14RK3566A11PoE ALLTAB-15RK3566A11PoE ALLTAB-12RK3566A11Poe ALLTAB-18RK3566A11PoE ALLTAB-21RK3566A11Poe The safety advice in the documentation accompanying the products shall be obeyed. The conformity to the above directive is indicated by the CE sign on the device.
