Installationsanleitung
ATTAS - Profiltechnik 75/S
Garantiert höchste Qualität
im freitragenden
Stahl-Schiebetor-Bau
Das Komplett - System für freitragende Schiebetore

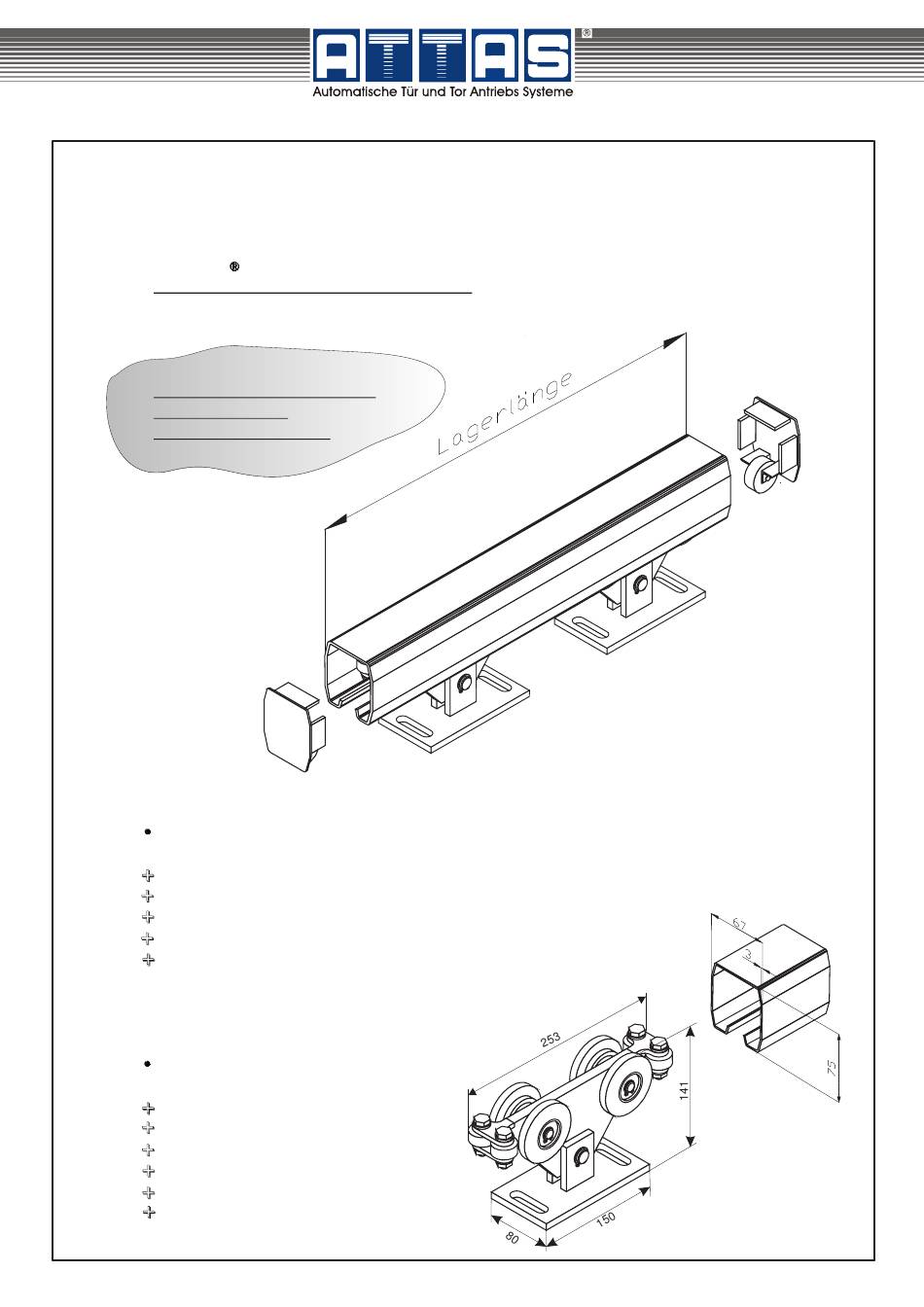

Stahllaufrollenprofil FST 75
feuerverzinktes Spaltband (Längskanten veredelt)
Laufrollenprofil in Lagerlängen 4,2m, 4,9m, 6,1m und 8,4m
max. Torkörpergewicht 450 kp
galv. verzinkte Laufrollenböcke mit kugelgelagerten Rollen
aus PA 6
Zubehör
Grundplatte
Kopfdeckel mit Auflaufrolle
Auflaufschuh
Einlaufgabel
Führungsrollen
Zackenleisten
Ausgabe 2/10
Montageanleitung FST 75-S
75 x 67 x 3 mm
Seite 1 von 7
Technische Änderungen vorbehalten
