Atoll Electronique PR400 Sig Bedienungsanleitung

Bedienungsanleitung
1 2 3 4 5 6 7
9 10
1 ) Aux Eingang.
2 ) CD Eingang.
3 ) Tuner Eingang.
4 ) DVD Eingang.
5 ) TAPE In (PLAY).
6 ) TAPE Out (REC).
7 ) BY-PASS Eingang.
8 ) Verstärker Ausgang (1 oder 2 Verstärker)
Triggerausgang: Dieser Ausgang dient zur Steuerung des Schaltens
(1)
OFF/ON jedes Geräts, das mit einem kompatiblen Trigger-Eingang
ausgestattet ist (siehe Gebrauchsanweisung).
Triggerkabel muss ein Stecker-Stecker jack plug sein Ø 3,5 mm (1/8"
a
Optional Digital board
– Bluetooth Antenne ® – Koaxiales 1 & 2 Eingang
1 6) ON/OFF Knopf (durch Drücken); Quellenauswahl (durch Rotation).
1 7) Kopfhöreranschluss: Pre-Out wird ausgeschaltet, wenn ein Kopfhörer angeschlossen ist.
1
8) Knopf zum Einschalten (durch Drücken), Lautstärke und Menüeinstellungen.
Zugang zu Balance (1 Druck) und Light (2 Pressen). Siehe Kapitel Fernsteuerung.

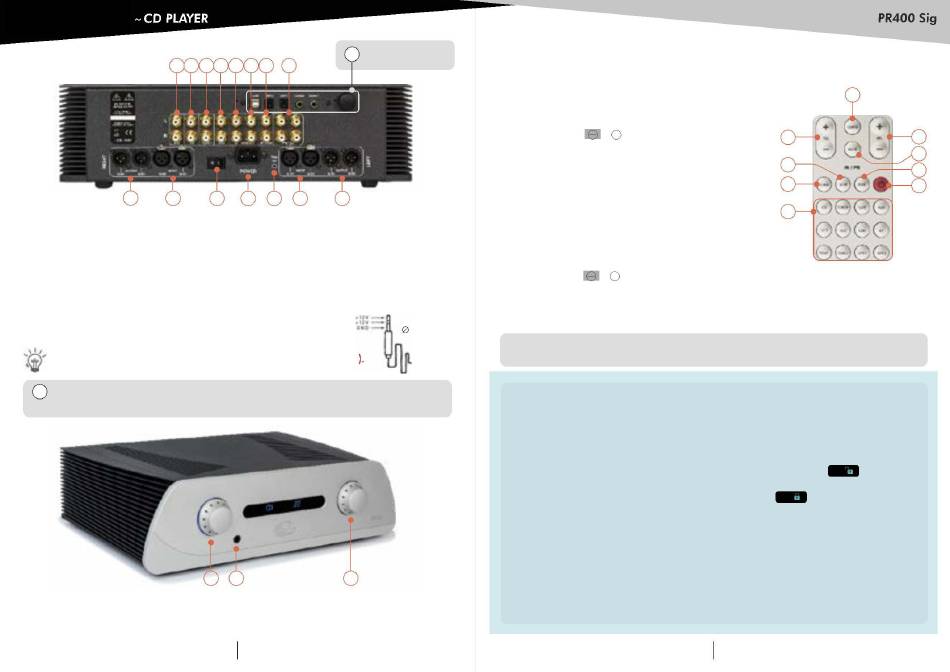

VERBINDUNG
Optional Digital
a
board
8
11 12 13 14 15
9) XLR 1 & 2 Ausgang – Rechts.
10) XLR 1 & 2 Eingang – Rechts.
11) ON/OFF.
12) Plug-in mit Sicherung.
13) Trigger Ausgang12V .
(1)
14) XLR 1 & 2 Eingang – Links.
15) XLR 1 & 2 Eingang – Links.
– Optical Eingang 1 & 2
FUNKTIONS-
DETAILS
1 6 17 18
Seite 4 ATOLL ELECTRONIQUE
Die Fernbedienung ist mit 2 Lithium CR2025 Batterien ausgestattet. Diese Fernbedienung ist
auch in der Lage, alle anderen ATOLL-Produkte zu steuern: CD-Player; Tuner; Integrierter
oder Vorverstärker.
1 9)
Wählt die Helligkeit des Displays (klar, mittel, aus).
(Wenn das Display ausgeschaltet ist, wird ein Druck auf eine
beliebige Taste aktualisiert. B. das Display für 3 Sekunden).
2 0)
Lautstärke
2 1)
Eingangsauswahl
2) Direkter Zugang; Um den BY-PASS-Eingang zu
2
aktivieren/deaktivieren, halten Sie 3 Sekunden.
2 3)
ON/OFF Knopf: Im Standby-Modus sind alle Parameter
unverändert (Quelle, Lautstärke, Balance, Farbe der Knöpfe
Hintergrundbeleuchtung).
24)
MUTE-Taste: Drücken Sie zum Beenden eine beliebige
aktive Taste auf der Fernbedienung.
25)
MENÜ:
– Balance (1): Sobald Sie sich im Menü befinden, ist Steuerung
mit den Knöpfen
– Licht (2): Mit diesem Menü können Sie die Hintergrundbeleuchtungsfarbe der 2
vorderen Knöpfe der Frontplatte auswählen: Rot, Blau, Lila oder Licht aus.
26) BY-PASS -Taste: Zum Aktivieren/Deaktivieren halten Sie 3 Sekunden gedrückt.
Jack
3,5 mm
Zugriff auf Eingänge OPT1 – OPT2 – COAX1 – COAX2 – USB – BT ist nur möglich,
wenn Ihr Gerät mit der digitalen Platine ausgestattet ist.
– USB-B Eingang
Ihr Gerät ermöglicht den Empfang von Audiosignalen, von jedem Gerät mit einem
Bluetooth-Sender® (Smartphone, Tablet, Computer...).
Erstmalige Assoziation:
• Aktivieren der Bluetooth-Verbindung® Ihres Senders.
Bluetooth-Eingang® wählen (BT) des PR400:
•
Wählen Sie Ihr Gerät der möglichen Empfänger (mit dem Namen IN200) aus.
•
Sobald die Verbindung hergestellt ist, wird
•
Die gesamten Audiosignale Ihrer Gerätequelle werden dann an PR400 gesendet. Ihr
Emitter-Gerät bleibt verbunden, bis Sie den PR400 mit Ihrem Smartphone entkoppeln
oder schalten Sie Ihren Verstärker aus.
Zuordnung eines anderen Senders: Sobald Sie einem Emitter zugeordnet sind, müssen Sie Ihren
PR400 ausschalten, um ihn von einem anderen Sender aus sichtbar zu machen. Die
Qualität des Empfangs des Signals hängt von der Leistung des Bluetooth-Senders und
der Abstand zwischen den 2 Geräten ab. Vermeiden Sie es, mehr als 5 Meter von Ihrem
PR400 entfernt zu sein für einen korrekten Empfang ohne Risiko von Signalausfällen.
FERNBEDIENUNG
& (von 0 bis 80).
+
Balance zwischen -9 bis +9 auswählen.
& + .
BLUETOOTH®
BT
Seite 5 ATOLL ELECTRONIQUE
25
21
2 0
2 4
2 1
1 9
26
23
22
angezeigt
