Lesen Sie die Bedienungsanleitung und das Heft
"Sicherheitshinweise" sorgfältig durch. Alle Änderungen
vorbehalten. Rechtschreibfehler oder andere Fehler
rechtfertigen keinen Anspruch bei Schäden. Alle Maße sollten an
einem realen Gerät überprüft werden. Modifikation des
Produktes ist verboten.
Diese Anleitung richtet sich an Installateure, IT-Administratoren
und Benutzer des Produktes.
Alle in dieser Anleitung genannten Bezeichnungen von
Erzeugnissen und Markenzeichen sind Marken der jeweiligen
Hersteller.
Außer für interne Verwendung ist die Überlassung dieser
Anleitung an Dritte, die gesamte oder auszugsweise
Veröffentlichung, Verwertung oder Mitteilung in jeglicher Art und
Form nicht gestattet.
Downloads und mehr Informationen unter:
www.ecue.com

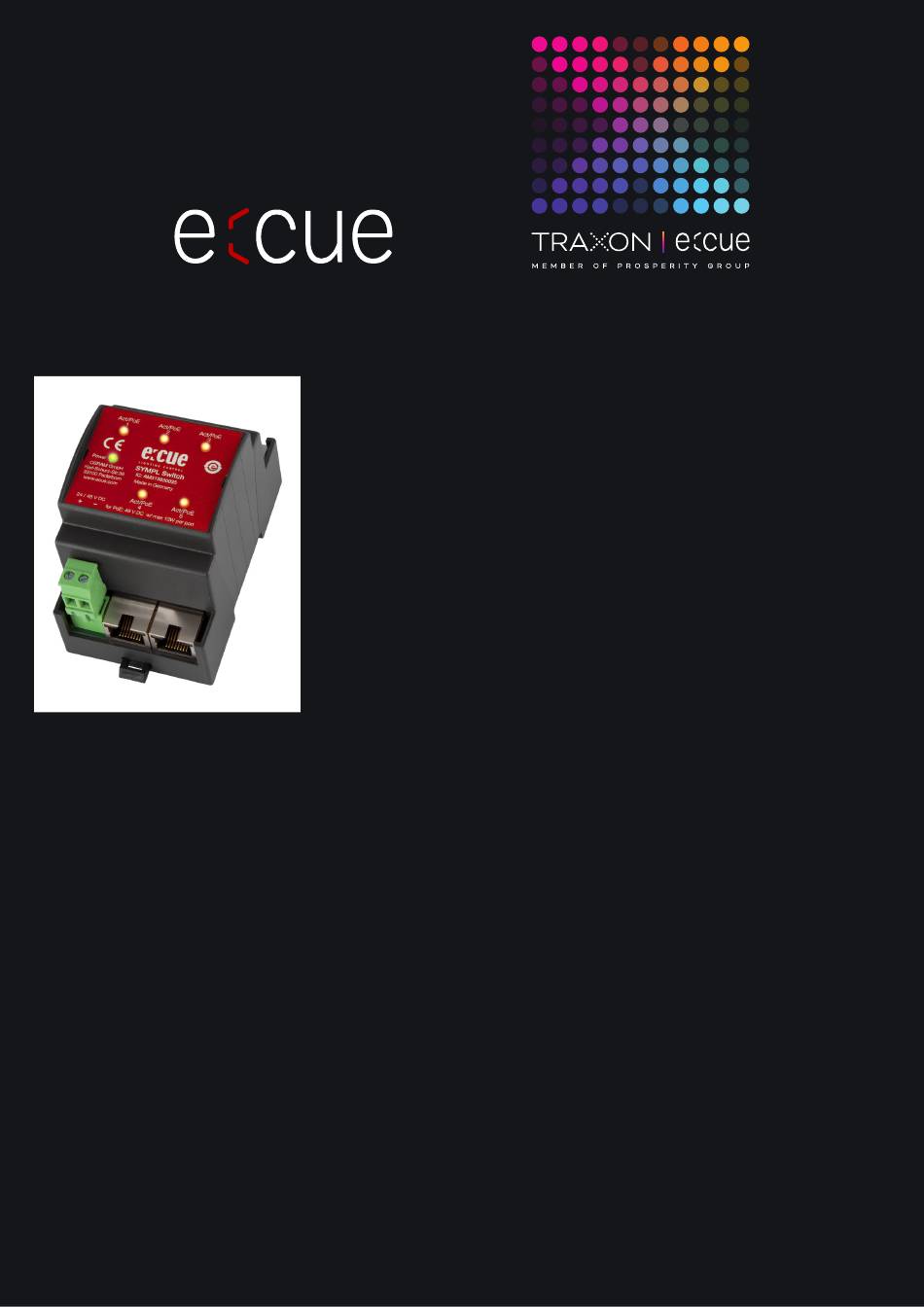

SYMPL Switch
Bedienungsanleitung
Ausgabe:
18.07.23 [DE_SYMPL_Switch_Setup_v2p0]
Herausgegeben von:
Traxon Technologies Europe GmbH
Karl-Schurz-Strasse 38
33100 Paderborn, Deutschland
©2023 Traxon Technologies Europe GmbH
Alle Rechte vorbehalten
Traxon Technologies Europe GmbH
Kundenservice
Karl-Schurz-Str. 38
33100 Paderborn, Deutschland
+49 5251 54648-0
support@ecue.com
AM313830035
e:cue
Inhaltsverzeichnis
Inhaltszusammenfassung für Traxon e:cue SYMPL
- Seite 1 Produktes ist verboten. 33100 Paderborn, Deutschland Diese Anleitung richtet sich an Installateure, IT-Administratoren und Benutzer des Produktes. ©2023 Traxon Technologies Europe GmbH Alle in dieser Anleitung genannten Bezeichnungen von Alle Rechte vorbehalten Erzeugnissen und Markenzeichen sind Marken der jeweiligen Hersteller.
-
Seite 2: Inhaltsverzeichnis
Lieferumfang Produktdaten Anschlüsse und Schnittstellen Benutzeroberfläche: LEDs Allgemeine Hinweise Transport Entpacken Garantiebestimmungen Reparatur und Wartung Entsorgung Technischer Support Installation Installationsbedingungen Montage Ethernet-Verbindung Spannungsversorgung Demontage Zertifizierung Abmessungen Illustration PoE WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 07/23 Seite: 02 / 09... -
Seite 3: Sicherheitshinweise
Inhalt für ein zusätzliches Exemplar. Gerätebeschreibung e:cue SYMPL Nodes sind dedizierte Schnittstellen für e:cue SYMPHOLIGHT. Sie stellen verschiedenste Verbindungen mit Protokollen wie DMX/RDM, DALI, digitale Eingänge oder Ausgänge bereit. e:cue SYMPL Nodes arbeiten immer im Online-Modus als Systemverbindung für SYMPHOLIGHT. Alle Aktivitäten werden von SYMPHOLIGHT gesteuert. Die Verbindung zwischen Servern, Cores und Nodes erfolgen immer über e:net über Ethernet. -
Seite 4: Lieferumfang
SYMPL Switch — Bedienungsanleitung | Gerätebeschreibung Lieferumfang Der Lieferumfang vom e:cue SYMPL Switch - Produktnummer AM313830035, umfasst: SYMPL Switch Sicherheitshinweise Willkommenskarte (Englisch) Produktdaten Abmessungen (B x H x T) 53,5 x 90,5 x 62 mm (ohne Befestigungsclip) Gewicht 80 g... -
Seite 5: Anschlüsse Und Schnittstellen 05
Ethernet-Anschlüsse 4 und 5 “4.3 Ethernet-Verbindung” auf Seite V + V - Benutzeroberfläche: LEDs Der e:cue SYMPL Switch hat sechs LEDs auf der Frontseite. Die sechs LEDs zeigen die Grundzustände des SYMPL Switchs an. LEDs Power Aus: keine Stromzufuhr. ... -
Seite 6: Reparatur Und Wartung 06
+49 (5251) 54648-0 support@ecue.com Installation Zur Installation vom e:cue SYMPL Switch moniteren Sie diesen auf einer Hutschiene und schließen e:net- Verbindungen und die Spannungsversorgung an.. Die Reihenfolge der Kabelanbindung ist beliebig. Schalten Sie die Stromversorgung erst an, wenn alle Kabel angeschlossen sind. -
Seite 7: Montage 07
Inhalt Spannungsversorgung Verbinden Sei den e:cue SYMPL Switch mit einem NEC Class 2 24 V DC Netzteil. Für die Anwendung der PoE-Funktion ist ein NEC Class 2 48 V DC Netzteil notwendig. Das Anliegen von Stromversorgung am SYMPL Switch entspricht einem Anschalten des Gerätes. -
Seite 8: Zertifizierung 08
SYMPL Switch — Bedienungsanleitung | Zertifizierung Zertifizierung Entspricht UL Std. 62368-1 4006376 Zertifiziert nach CSA Std. C22.2 NO. 62368-1 Abmessungen Alle Abmessungen in mm Inhalt 53.5 90.5 WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 07/23 Seite: 08 / 09... -
Seite 9: Illustration Poe 09
SYMPL input Node SYMPL serial Node e:net SYMPL relay Node Inhalt SYMPL e:bus Node SYMPL pro Node Power Butler S2 Bitte informieren Sie sich über die neuesten Aktualisierungen und Änderungen auf der Traxon-Website. © 2023 TRAXON TECHNOLOGIES. ALLE RECHTE VORBEHALTEN. www.traxon-ecue.com...
