Funktionshandbuch nicai httpBox ® 24.02.2014
5.4

Trigger-Ansicht

Im Menüpunkt Trigger können alle Einstellungen zur trigger-gesteuerten
Datenaufzeichnung vorgenommen werden:

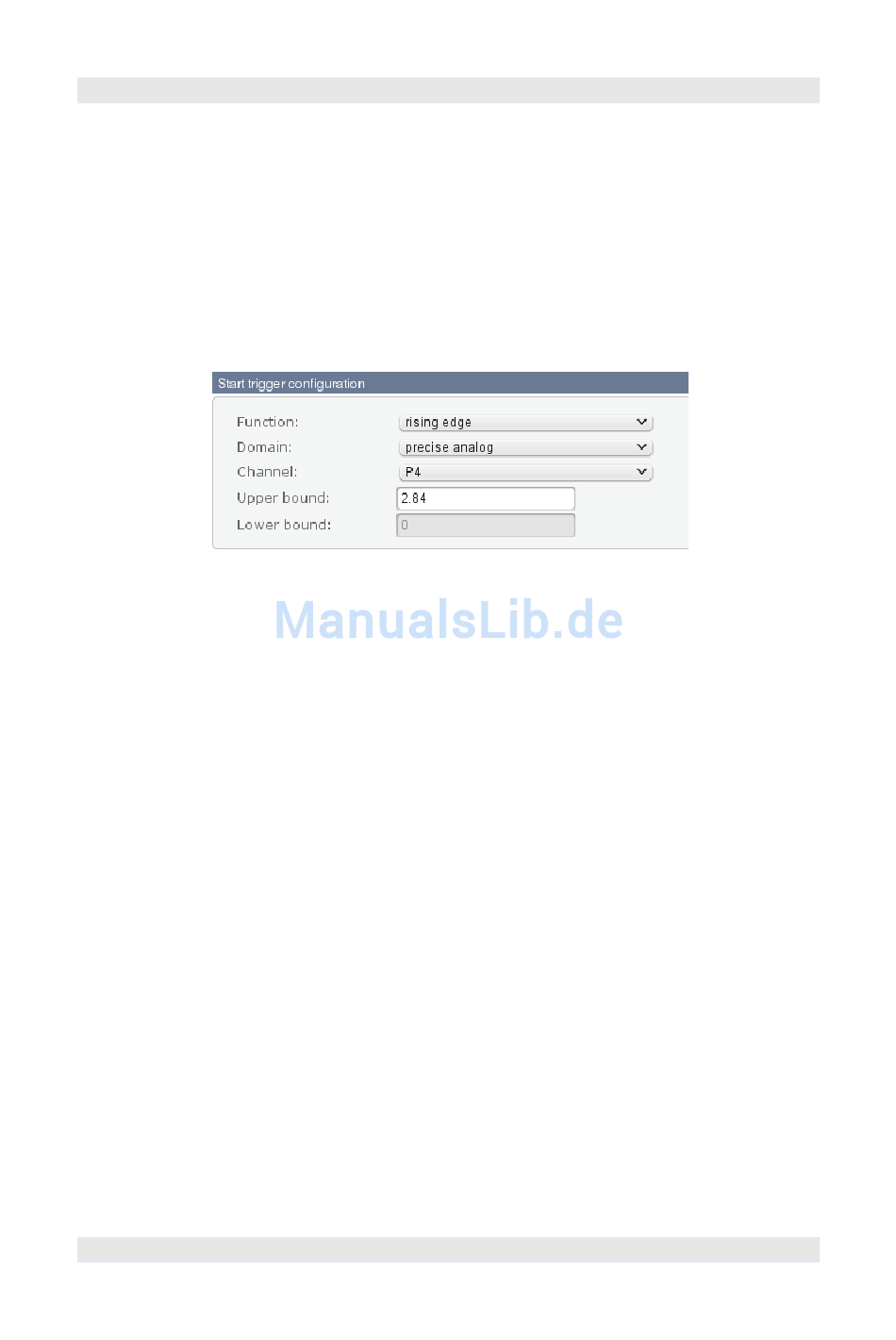

Start trigger configuration:
Im Beispiel wird der Messkanal P4 auf den Level/Schwellwert 2,84 getriggert.
Als Funktion ist rising edge ausgewählt, also beginnt die Datenaufzeichnung
mit Überschreiten des Wertes 2,84. Der gewünschte Schwellwert wird
hierbei als Upper bound eingetragen. Bei Auswahl der Option falling edge
beginnt die Aufzeichnung mit Unterschreiten des Wertes 2,84. In diesem
Fall wird der Schwellwert als Lower Bound eingetragen.
Die Variante both edges erlaubt die Kombination der genannten Varianten.
Als Domain kann precise analog, fast analog oder digital ausgewählt werden.
Falls die Option disabled gewählt wird, so ist die komplette Start-Trigger-
Funktion ausgeschaltet.
Diese Einstellungen werden über den Button Write configuration auf der Box
gespeichert.
