ERS ES-700 Bedienungsanleitung
Verwandte Anleitungen für ERS ES-700
Inhaltszusammenfassung für ERS ES-700

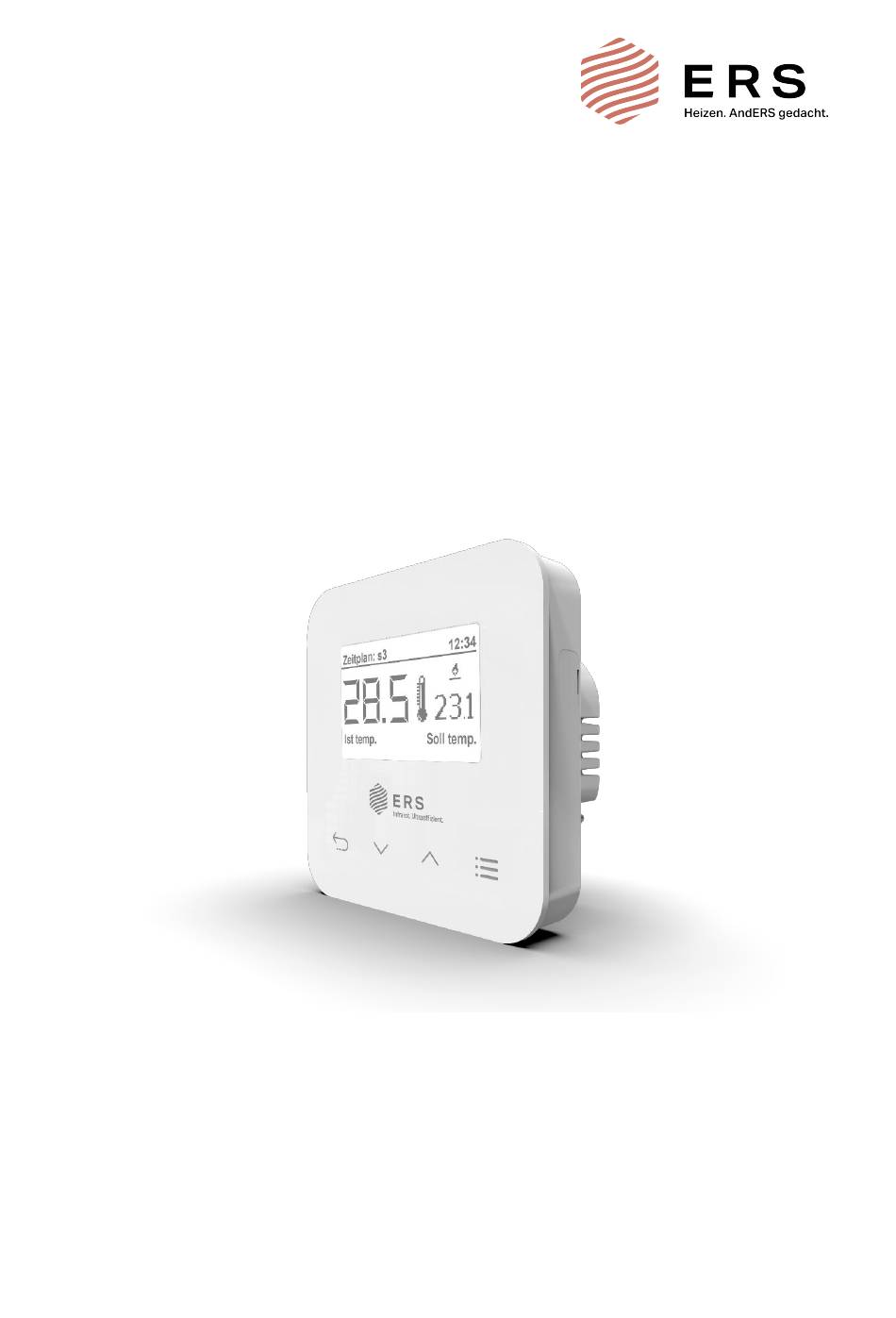

- Seite 1 Bedienungsanleitung Heizungs-Steuergerät ERS-ES-700 Funk-/Kabel- Unterputz-Thermostat mit Betriebsplanprogrammierung zur autonomen Heizungssteuerung oder wahlweisen Kopplung mit den Steuergeräten ERS-ES-160, ERS-ES-981, ERS-ES-982 und ERS-ES-800...
-
Seite 2: Inhaltsverzeichnis
VII. Verhalten bei Störungen VIII. Garantie Hinweis: Diese Bedienungsanleitung steht Ihnen auf der Webseite www.ers-heatscreen.com im Downloadbereich als PDF im A4-Format für bessere Lesbarkeit zur Verfügung. Sie können diese Bedienungsanleitung im Internet über Ihr Gerät anzeigen lassen, auf ihr Gerät herunterladen oder ausdrucken. -
Seite 3: Beschreibung Des Geräts
Das Steuergerät ES-700 ist ein elektrisches Schaltgerät mit eingebautem Raumtemperatur-Sensor (Thermostat), sowie der Möglichkeit des drahtlosen Empfangs von Steuersignalen von einer zentralen Steuereinheit (ES-160). Die Aufgabe des ES-700 besteht darin, ein, am ES-700 über eine Unterputz- Leitungsverbindung angeschlossenes elektrisches Heizpaneel, Raumtemperaturabhängig ein- bzw. -
Seite 4: Montage
Sie mit diesen Tasten Zahlenwerte, wie Temperatur, Zeit usw. oder scrollen in einer Auflistung nach unten oder nach oben. 3. Taste „Menü“ – Diese Taste führt Sie zu weiteren Untermenüs des ES-700. Von dort aus können Sie alle weiteren Einstellungen des Geräts vornehmen. Diese werden weiter unten noch im Detail beschrieben. -
Seite 5: Das Menü
Mit der Taste „Menü“ Ein- oder Ausschalten. Damit legen Sie fest, ob die Zone (dieser Raum) ein- oder ausgeschaltet sein soll. In Verbindung mit der zentralen Steuerungseinheit können Sie so z.B. sicherstellen, dass unabhängig von der Steuerung anderer Räume, dieser ES-700 nicht eingeschaltet wird, wenn Sie z.B. wollen, dass dieser Raum jetzt nicht geheizt werden soll. - Seite 6 Raumtemperatur entspricht. Prüfen Sie anhand eines Thermometers die tatsächliche Raumtemperatur. Sollte die tatsächliche Raumtemperatur z.B. 18,5°C sein, und das ES-700 zeigt z.B. 20,0°C an, so können Sie die Kalibrierung auf -1,5°C einstellen und die Ist-Temperatur wird ebenfalls 18,5°C anzeigen. Die Kalibrierung des Raumsensors wird bei der Montage oder nach einem längeren Gebrauch des Reglers vorgenommen,...
- Seite 7 Zeitpläne einmal wie oben beschrieben einrichten und speichern. Wenn Sie dann Bedarf an einem bestimmten Heizrhythmus haben, brauchen Sie den entsprechenden Zeitplan nur auszuwählen und Ihr ES-700 wird in Verbindung mit dem Hauptsteuergerät ES-160 dafür sorgen, dass Die Temperaturverhältnisse in jedem Raum wie gewünscht die selben sind.
- Seite 8 • Bearbeiten- Einstellungen in diesem Betriebsplan vornehmen. Mit betätigen der Taste „Menü“ können Sie den jeweiligen Betriebsplan bearbeiten. Ganz oben sehen Sie in diesem Menüfenster „Bearbeiten“, dies zeigt an, dass Sie hier die bisher gespeicherten Einstellungen verändern können. Es gibt im Bearbeitungsmodus 3 Fenster, zwischen denen Sie mit den „nach unten / nach oben“...
-
Seite 9: V.a.4) Zusätzliche Kontakte
V.a.4) Zusätzliche Kontakte Mit dieser Option paaren Sie einen oder mehrere zusätzliche Schaltaktoren ES-981 oder ES-982 für weitere Heizpaneele im selben Raum mit dem ES-700. Diese werden dann parallel mit den Ein- und Ausschaltzyklen des ES-700 ebenfalls ein- oder ausgeschaltet. -
Seite 10: Technische Daten
ETSI EN 300 220-2 V3.1.1 (2017-02) Art.3.2 und ETSI EN 300 220-1 V3.1.1 (2017-02) Art.3.2 effiziente und effektive Nutzung des Funkspektrums, BS EN 60730-2-9: 2011 Artikel. 3.1a Sicherheit. Im Sinne der Langlebigkeit der Steuergerätes ES-700 empfehlen wir, den Schaltausgang mit nicht mehr als 70% der Schaltleistung zu belasten (7A =1600W bei 230V) VII. - Seite 12 Kundendienst und Information: ERS Vertriebs GmbH, Holzerfeld 395 5440 Golling, Österreich Tel. +43 6244 8554 50 Mail: info@ers-heatscreen.com Web: www.ers-heatscreen.com...
