Betriebsanleitung
Busch-AudioWorld
Pos: 29 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Elektrischer Anschluss @ 21\mod_1328177051724_1.docx @ 138041 @ 23322 @ 1
5.4

Elektrischer Anschluss

Pos: 30 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/3. Ebene/A - F/Anschlussklemmen und LED-Anzeigen @ 33\mod_1360766363221_1.docx @ 277572 @ 233 @ 1
5.4.1

Anschlussklemmen und LED-Anzeigen

Pos: 31 /#Neustruktur#/Online-Dokumentation (+KNX)/Anschluss/AudioVideo/Anschluss - 8209 @ 22\mod_1332489475074_1.docx @ 205552 @ @ 1

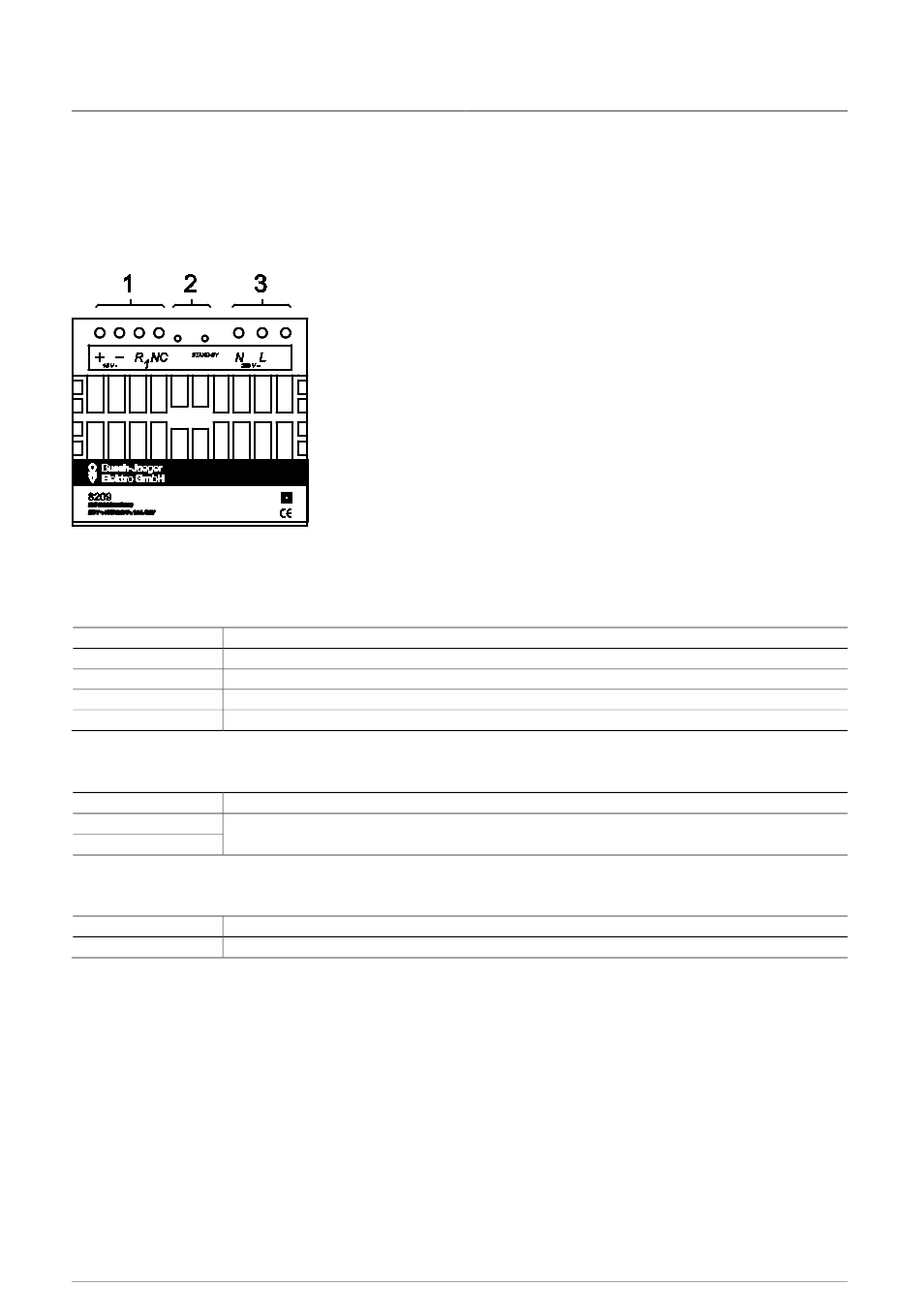

Abb. 1:
Anschlussklemmen
1 Systembus | 2 LED-Anzeigen | 3 Spannungsversorgung
Systembus
Nr.
Belegung
+ (15 V - )
- (15 V - )
R
Rechter Kanal
1
NC
Nicht belegt
Spannungsversorgung
Nr.
Belegung
N
230 V AC, ±10 %, 50 / 60 Hz
L
LED-Anzeigen
Bezeichnung
Belegung
STAND-BY
Gerät ist im Muting-Modus, dieser wird durch den ersten Verstärker eingeschaltet.
Pos: 32 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ @ 1
Betriebsanleitung | 1373-1-8312
®
Montage und elektrischer
Anschluss
— 8 —
