eSmart ePLG-0031 Anwendungsbereiche

N20150113/ePLG-0031/f,d,e

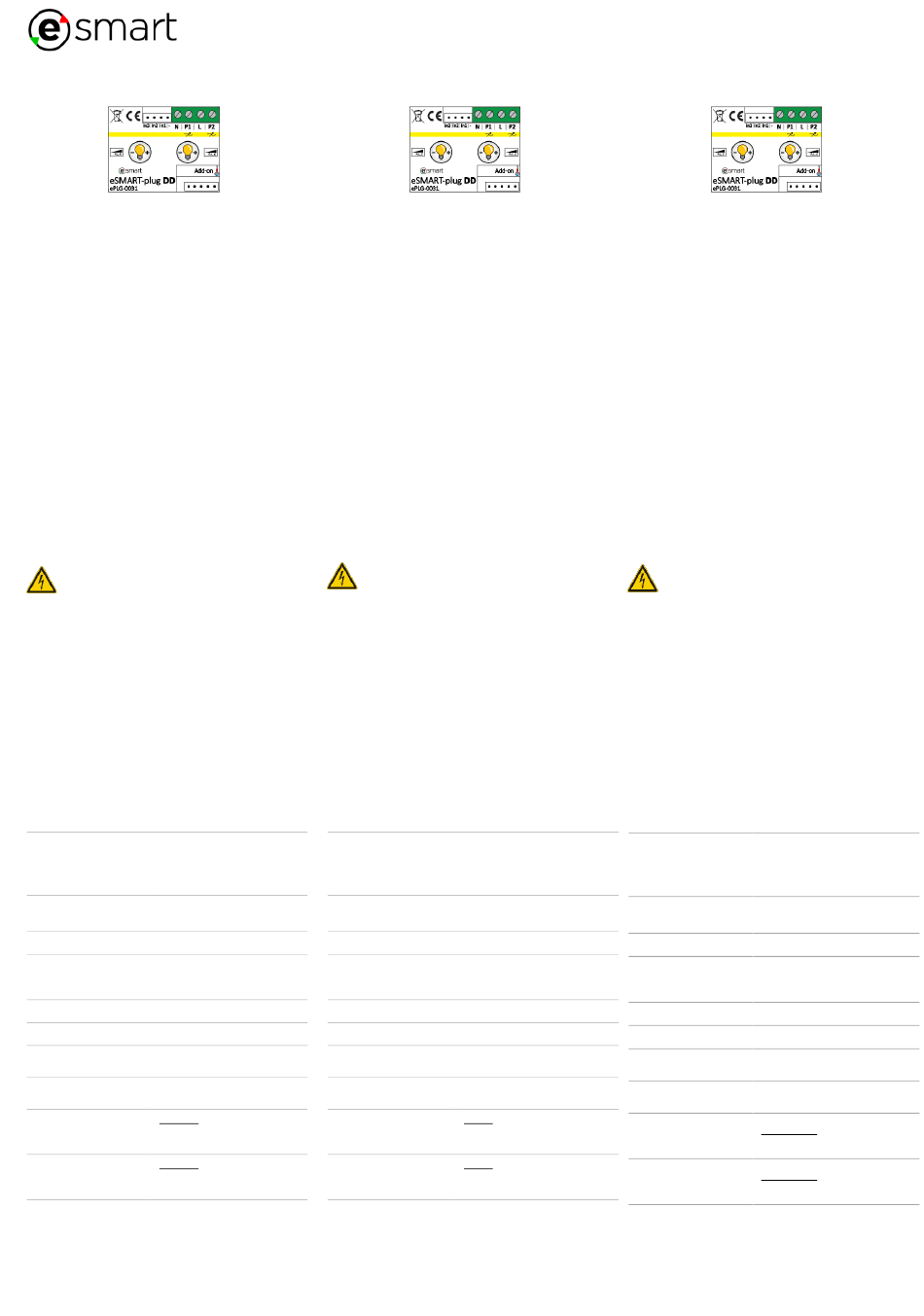

eSMART-plug-dd (Dimmer-Dimmer)
ePLG-0031
Domaine d'application
L'eSMART-plug-dd est utilisé pour commander la
variation d'une lumière sur le canal P1 et/ou sur le canal
P2. La variation de la luminosité peut être réduite
jusqu'à 30% de son niveau maximum. Cette variation
minimale de lumière ne peut pas être modifiée. Chaque
canal est commandé par un poussoir ou par le biais du
système eSMART (écran tactile, smartphone, tablette).
Le système eSMART communique par Courant Porteur
de Ligne (CPL) sur le réseau électrique 230 V AC/50 Hz
pour la commande de l'eSMART-plug.
Attention
L'eSMART-plug doit être installé dans des lieux secs et
adaptés pour l'installation
électrotechniques (boîtes de dérivation, boîtes
d'encastrement, boîtes ignifugées). Il est uniquement
destiné au montage intérieur (IP20 EN 60529).
Prescriptions de sécurité
L'eSMART-plug doit-être raccordé au réseau
électrique 230 V AC/50 Hz. En cas de contact,
cette tension peut s'avérer mortelle. Un
montage non conforme du produit peut
engendrer des dégâts matériels et entraîner des
blessures d'une extrême gravité.
Seul un électricien qualifié est habilité à installer
et mettre en service l'eSMART-plug sur le réseau
électrique domestique.
Ce produit doit être installé en conformité avec
les règles d'installation et de sécurité en vigueur
et de préférence par un électricien qualifié.
Données techniques
Tension nominale : 230 V AC/50 Hz.
Bornes à vis, section max. du
Connexions :
conducteur 1.5mm
Degré de protection : IP20 EN 605029.
Puissance abs. : 0.2W.
Température
-25°C...+45°C.
ambiante adm :
Canal P1 : Dimmer.
Canal P2 : Dimmer.
Capacité de coupure
100W.
max. P1 :
Capacité de coupure
100W.
max. P2 :
Poussoir
Entrée in1 : uniquement
commande du canal P1.
Poussoir
Entrée in2 : uniquement
commande du canal P2.
Interrupteur ou poussoir 230 V
Entrée in3 :
AC/50 Hz pour la commande
(Optionnel)
d'un scénario.
Tout droits réservés / Alle Rechte vorbehalten / All rights reserved
eSMART-plug-dd (Dimmer-Dimmer)
ePLG-0031
Anwendungsbereich
Das eSMART-plug-dd dient zum Dimmen von
dimmbaren Lampen über den Kanal P1 und/oder P2.
Die Dimmfunktion ermöglicht es, die Lichtstärke bis auf
30 % des Maximalwerts zu reduzieren. Dieser minimale
dimmbare Lichtwert kann nicht verändert werden.
Jeder Kanal wird durch einen Taster oder das eSMART-
System (Touchscreen, Smartphone, Tablet) gesteuert.
Das eSMART-System kommuniziert mittels Powerline
Communication (PLC, TFA) über das Stromnet
Achtung
Das eSMART-plug muss in für den Einbau von
elektrischen Ausrüstungen geeigneten trockenen
d'appareils
Räumen (Anschlussdosen, Einbaukästen, feuerfeste
Kästen) installiert werden. Es ist nur für Installation im
Innenbereich vorgesehen (IP20 EN 60529).
Sicherheitstechnische Anforderungen
Das eSMART-plug muss an das Stromnetz
230 V AC/50 Hz angeschlossen werden. Bei
Berührung kann diese Spannung tödlich sein.
Unsachgemäße Installation des Produkts kann
zu Sachschäden und schwersten Verletzungen
führen.
Nur eine Elektrofachkraft darf das eSMART-plug
am Hausstromnetz installieren und in Betrieb
nehmen.
Dieses Produkt muss in Übereinstimmung mit
den
Sicherheitsvorschriften und vorzugsweise durch
eine Elektrofachkraft installiert werden.
Technische Daten
Nennspannung:
Anschlüsse:
2
.
Schutzklasse:
Abs. Leistung:
Zul.
Umgebungstemperatur:
Kanal P1:
Kanal P2:
Maximale
Schaltleistung P1:
Maximale
Schaltleistung P2:
230 V AC/50 Hz
pour la Eingang in1:
230 V AC/50 Hz
pour la Eingang in2:
Eingang in3:
(Optional)
geltenden Installations-
230 V AC/50 Hz.
Schraubklemmen,
Leiterquerschnittsfläche
mm².
IP20 EN 605029.
0.2 W.
-25 °C ... +45 °C.
Dimmer.
Dimmer.
100W.
100W.
Taster 230 V AC/50 Hz
ausschliesslich zur Steuerung
von Kanal P1.
Taster 230 V AC/50 Hz
ausschliesslich zur Steuerung
von Kanal P2.
Schalter oder Taster 230 V
AC/50 Hz zur Steuerung eines
Szenarios
eSMART-plug-dd (Dimmer-Dimmer)
ePLG-0031
Field of Application
The eSMART-plug-dd is used to control a dimmable
light on channel P1 and/or channel P2. The dimmable
light control allows to reduce luminosity intensity down
to 30% of its maximum level. This minimum dimmable
light level cannot be modified. Each channel is
controlled via a push button or the eSMART system
(touchscreen, smartphone, tablet). The eSMART
system communicates via Power Line Carrier (PLC) over
the 230 V AC/50 Hz mains for control of the eSMART-
plug.
Caution
The eSMART-plug must be installed indoors, in dry
places (IP20 EN 60529) suitable for installation of
electrical equipment (junction boxes, in-wall boxes,
fireproof boxes).
Safety Requirements
The eSMART-plug must be connected to the 230
V AC/50 Hz mains. In case of contact, this
voltage can be fatal. Improper installation of
the product may result in property damage and
extremely severe injuries.
Only a qualified electrician may install and
commission the eSMART-plug on the domestic
grid.
This product must be installed in accordance
with the applicable rules for installation and
und
safety and preferably by a qualified electrician.
Technical Data
Rated voltage: 230 V AC/50 Hz.
max.
Screw
1,5
Connections:
cross-section area max. 1.5 mm².
Degree of protection: IP20 EN 605029.
Abs. power: 0.2 W.
Permissible ambient
-25 °C ... + 45 °C (-13 °F ... +113 °F).
temperature:
Channel P1: Dimmer.
Channel P2: Dimmer.
Maximum switching
100W.
capacity P1:
Maximum switching
100W.
capacity P2:
Push button 230 V AC/50 Hz only
Input port in1:
for control of channel P1.
Push button 230 V AC/50 Hz only
Input port in2:
for control of channel P2.
Switch or push button 230 V
Input port in3:
AC/50 Hz
(Optional)
scenario.
terminals, conductor
for control of a
eSMART Technologies SA
