Inhaltszusammenfassung für Wohlhaupter 3E TECH 536010

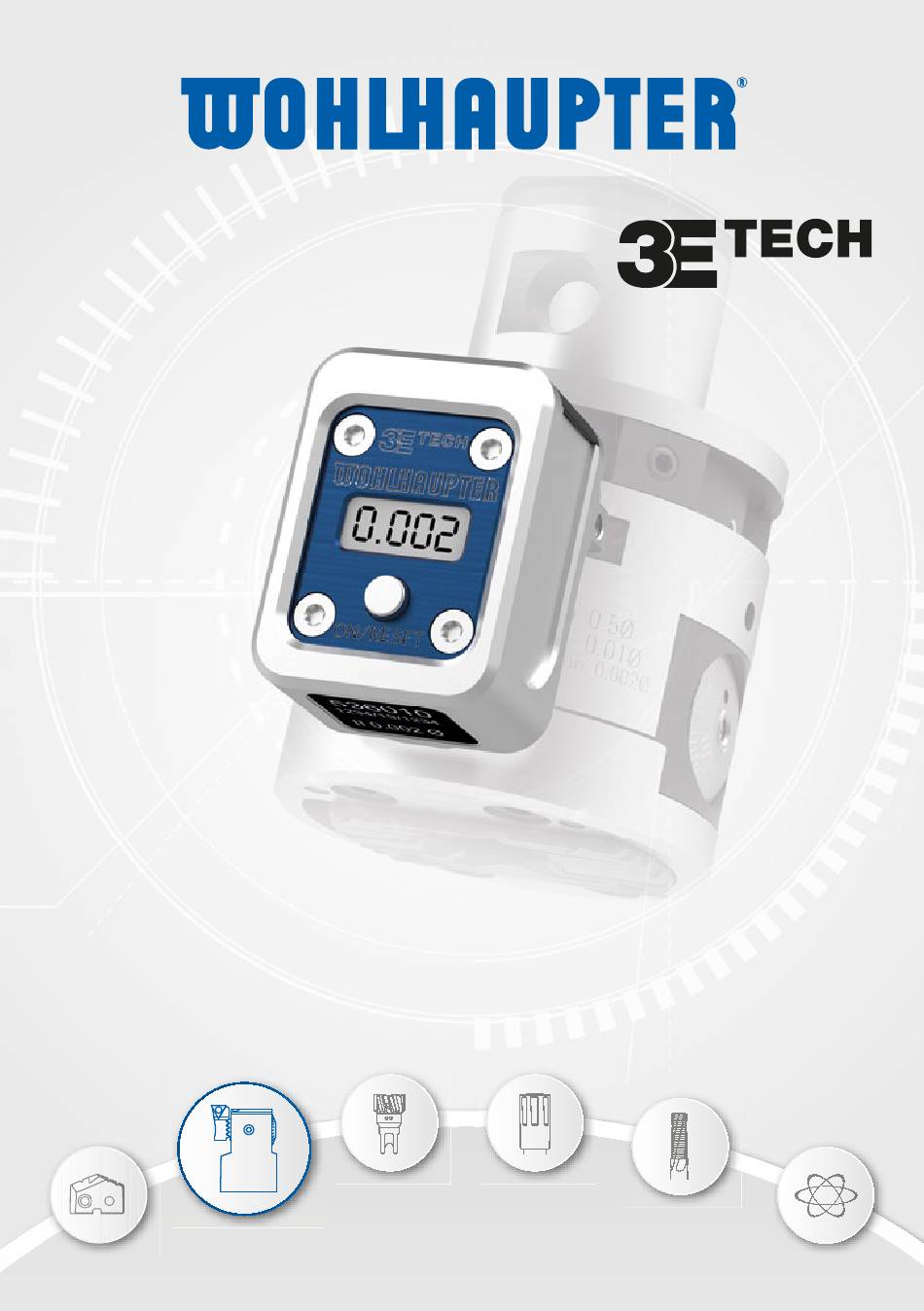

- Seite 1 536010 (Inch: 563010) Bedienungsanleitung Digitalanzeige TECH Operati ng manual Digital Readout Module TECH www.wohlhaupter.com...
- Seite 2 Hinweise für Ihre Sicherheit sowie für den Gebrauch und die Wartung des Werkzeuges. Before fi rst use, please read the operati ng manual carefully. The operati ng manual provides important safety informati on concerning the use and mainten- cance of the tool. 2 www.wohlhaupter.com...
- Seite 3 • 1st push = “ON“: The last displayed measured value appears on the display again • 2nd push = “RESET“: Display indicati on “0“ • Automati c switch-off 30 seconds aft er completi on of the adjustment process • Max. duty cycle 120 seconds 3 www.wohlhaupter.com...
-
Seite 4: Durchmesserverstellung
Push “ON / RESET“ – • Drücke “ON / RESET“ • Push “ON / RESET“ (Siehe Seite 3) (see page 3) • Klemmung lösen • Release clamping screw • Durchmesserverstellung • Diameter adjustment • Klemmung fest ziehen • Tighten clamping screw 4 www.wohlhaupter.com... - Seite 5 The absolute slider positi on cannot be displayed. Ohne Vorzeichen = Durchmesservergrößerung Minus Vorzeichen (-) = Durchmesserverkleinerung No preceding sign = diameter increase Negati ve preceding sign (-) = diameter reducti on Digitalanzeige TECH abnehmen Detatch 3E TECH readout module 5 www.wohlhaupter.com...
- Seite 6 If the spindle is started with the unit still at- tached, the display unit drops off. For reliable operation, the coupling position must be kept clean at all times. In the event of any impairments or noticeable problems the display unit should not be used. 6 www.wohlhaupter.com...
-
Seite 7: Beschreibung Display
② Vorzeichen – (Minus) ③ Kommastelle für metrische Anzeige (mm) ④ Kommastelle für Zoll-Anzeige (Inch) ① Battery is displayed = Battery low ② Prefix – (minus) ③ Location for metric display (mm) ④ Location for imperial display (in) 7 www.wohlhaupter.com... -
Seite 8: Battery Change
• Display = “Low batt ery“ → approx. 50 setti ng cycles • Fault code E-99 or “Low batt ery“ fl ashing → Change batt ery immediately, further work not possible ② ① krä� ig ziehen / pull fi rmly 8 www.wohlhaupter.com... -
Seite 9: Ersatzteile
• The integrated electronics comply with protecti on class IP 65 • Digital display resoluti on: 0.002 mm (.0001ʺ) in dia. • Storage temperature: -10°C to +65°C (14°F to 104°F) • Operati ng temperature: +10°C to +40°C (50°F to 104°F) 9 www.wohlhaupter.com... -
Seite 10: Fault Rectification
E-01 Kontaktierung Anzeigegerät Anzeige mit und Werkzeug Werkzeug ver- nicht korrekt binden, Kop- verbunden pelstelle und Kontaktstelle überprüfen und ggf. reinigen E-02 Kurzschluss Kurzschluss an Kontaktstelle der Kontakt- reinigen stelle E-99 Batterie Batterie leer Batterie aus- tauschen 10 www.wohlhaupter.com... - Seite 11 Display unit Connect display and tool not with tool, check correctly con- coupling and nected contact points and clean if necessary E-02 Short circuit Short circuit Clean contact at the contact points point E-99 Battery Battery spent Replace battery 11 www.wohlhaupter.com...
-
Seite 12: Wartung
Wartung Maintenance Keine Wartung erforderlich! Bei Bedarf Batteriewechsel. No maintenance required! Replace the batteries as needed. 12 www.wohlhaupter.com... - Seite 13 Please remove old batteries or accumulators as well as old lamps from the old equipment, if that‘s possible without damaging or destroying the device, and dispose of those parts by separate col- lection. You‘re responsible for the erasure of private data potentially stored on old equipment before disposing of it. 13 www.wohlhaupter.com...
