Feider FSC20235 Gebrauchsanweisung
Inhaltszusammenfassung für Feider FSC20235

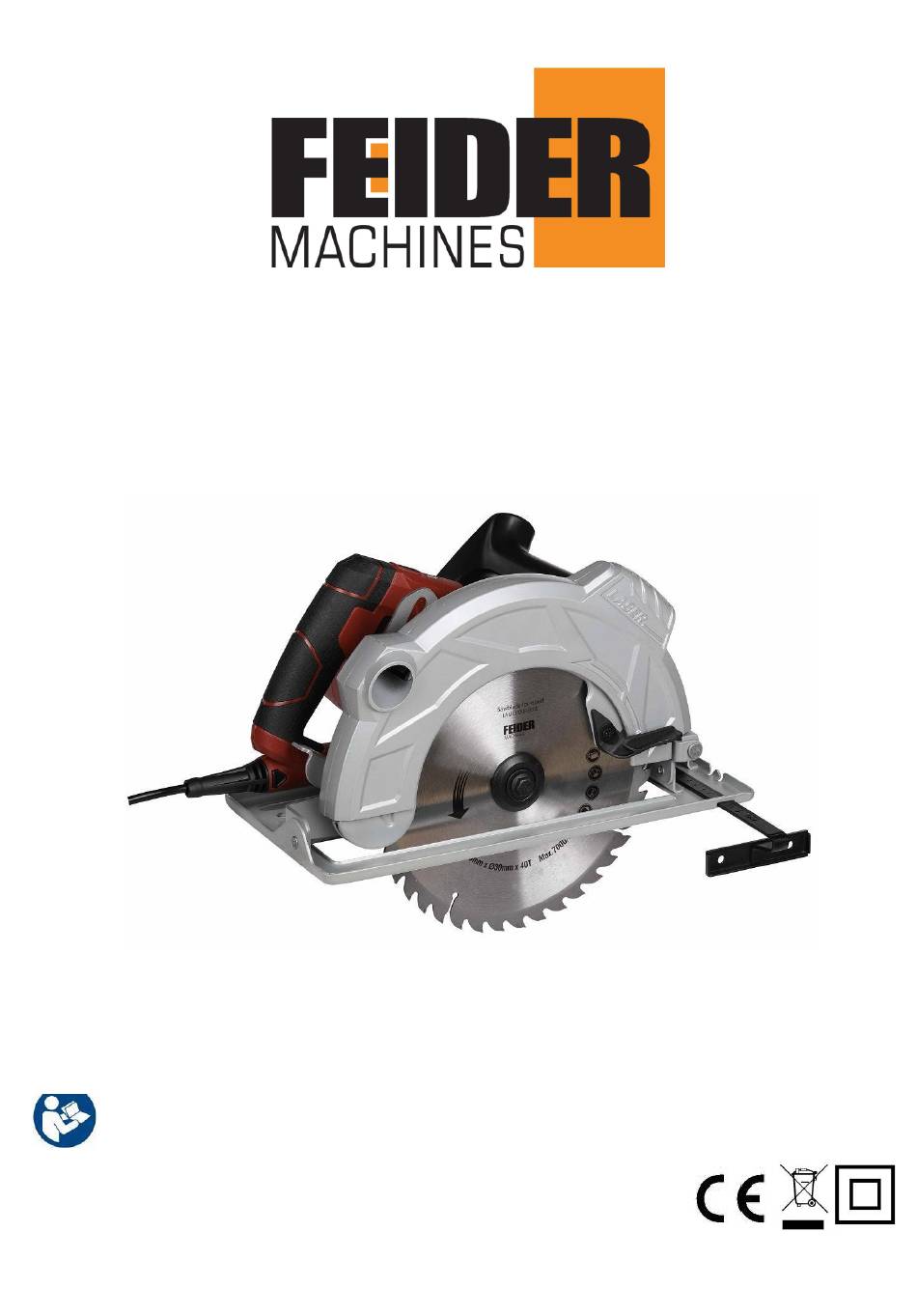

- Seite 1 ORIGINALANLEITUNG Gebrauchsanweisu ng Kreissäge Modell FSC20235 BUILDER SAS 32, rue Aristide Bergès-ZI 31270 Cugnaux, Frankreich GEFERTIGT IN PRC Achtung! Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen!
- Seite 2 Abb. 1Abbb Abb. 3Abb . 4Abbb Abb. 6Abbb .7Abbb...
-
Seite 3: Sicherheitshinweise
1. SICHERHEITSHINWEISE Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen alle Sicherheitshinweise, Anweisungen, Abbildungen Spezifikationen, die diesem Elektrowerkzeug beiliegen. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff "Elektrowerkzeug"... - Seite 4 Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für die Verwendung im Freien geeigneten Kabels verringert das Risiko eines Stromschlags. f) Wenn der Betrieb eines Elektrowerkzeugs in einer feuchten Umgebung unvermeidlich ist, verwenden eine durch einen Fehlerstromschutzschalter (RCD) geschützte Stromversorgung. Die Verwendung eines FI-Schutzschalters verringert das Risiko eines Stromschlags.
- Seite 5 3) Persönliche Sicherheit a) Bleiben Sie wachsam, passen Sie auf, was Sie tun, und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug bedienen. Verwenden Sie ein Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
- Seite 6 ausschalten lässt. Jedes Elektrowerkzeug, das sich nicht mit dem Schalter steuern lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker von der Stromquelle ab und/oder entfernen Sie den Akku, falls er abnehmbar ist, aus dem Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug lagern.
-
Seite 7: Sicherheitshinweise Für Alle
d) Bewahren Sie ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und erlauben Sie Personen, die mit dem Elektrowerkzeug oder dieser Anleitung nicht vertraut sind, nicht, das Elektrowerkzeug zu bedienen. Elektrowerkzeuge sind in den Händen von ungeschulten Benutzern gefährlich. e) Pflegen Sie Elektrowerkzeuge und Zubehör. Prüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen, ob Teile gebrochen sind und ob andere Bedingungen vorliegen, die den Betrieb des Elektrowerkzeugs beeinträchtigen könnten. - Seite 8 d) Halten Sie das Werkstück beim Schneiden niemals in den Händen oder quer über das Bein. Sichern Sie das Werkstück auf einer stabilen Plattform. Es ist wichtig, das Werkstück richtig abzustützen, um die Belastung des Körpers, das Einklemmen der Klinge oder den Verlust der Kontrolle zu minimieren.
- Seite 9 Auch freiliegende Metallteile des Elektrowerkzeugs stehen unter Spannung und können dem Bediener einen elektrischen Schlag versetzen. f) Verwenden Sie beim Längsschneiden immer einen Parallelanschlag oder ein Führungslineal. Dies verbessert die Schnittgenauigkeit und verringert die Gefahr, dass das Messer klemmt. g) Verwenden Sie immer Sägeblätter mit der korrekten Größe und Form (diamantförmig oder rund) der Bohrungen im Dorn.
- Seite 10 Halten Sie die Säge unbeweglich im Material, bis das Blatt vollständig zum Stillstand gekommen ist. Versuchen Sie niemals, die Säge vom Werkstück zu entfernen oder die Säge rückwärts zu ziehen, während sich das Sägeblatt bewegt, da sonst ein Rückschlag auftreten kann.
- Seite 11 d) Stützen Sie große Platten ab, um das Risiko des Einklemmens der Klinge und des Rückschlags zu minimieren. Große Platten neigen dazu, unter ihrem eigenen Gewicht durchzusacken. Unterstützen Sie die Platte auf beiden Seiten, in der Nähe der Schnittlinie und in der Nähe der Kante der Platte.
- Seite 12 Sägeblatt führt dazu, dass die Säge rückwärts läuft und alles schneidet, was sich in ihrem Weg befindet. Achten Sie auf die Zeit, die das Sägeblatt benötigt, um nach dem Loslassen des Schalters anzuhalten. Warnung: Halten Sie die Hände vom Schnittbereich und vom Sägeblatt fern. Legen Sie Ihre Hände NIEMALS hinter das Sägeblatt, da die Säge durch den Rückschlag nach hinten über Ihre Hand springen könnte.
- Seite 13 und vergewissern Sie sich, dass sie sich frei bewegen kann und in allen Schnittwinkeln und -tiefen weder das Blatt noch andere Teile berührt. Setzen Sie die Säge nicht ein, wenn sich die untere Schutzvorrichtung nicht frei bewegen und schließen lässt. Klemmen oder binden Sie die untere Schutzvorrichtung niemals in der offenen Position fest.
- Seite 14 auf Nägel und entfernen Sie diese vor dem Schneiden. 13. Lassen Sie die Säge nicht laufen, wenn Sie sie an der Seite tragen. 14. Vergewissern Sie sich, dass die Verriegelungshebel für die Tiefen- und Faseneinstellung fest angezogen und gesichert sind, bevor Sie einen Schnitt ausführen. 15.
- Seite 15 schmale Schnittfugen erzeugen, die zu übermäßiger Reibung, zum Binden der Klinge oder zum Rückschlag führen können. 16. Verwenden Sie immer Sägeblätter mit der korrekten Bohrungsgröße und niemals defekte oder falsche Unterlegscheiben oder Schrauben. 17. Achten Sie darauf, dass Sie ein für das zu schneidende Material geeignetes Sägeblatt verwenden.
- Seite 16 Oberflächen. Personen und Tiere können geblendet oder gereizt werden. Auch ein Laser mit geringer Leistung kann das Auge schädigen.
- Seite 17 Staubmaske tragen Entsorgen Sie alte Geräte nicht mit dem Hausmüll Doppelte Isolierung LASERSTRAHLUNG - NICHT IN DEN STRAHL BLICKEN - KLASSE 2 LASER PRODUKT Technische Spezifikation: Model FSC20235 Nennspannung/Frequenz 230-240V˜ , 50 Hz Nennleistung (W) 2000W Leerlaufdrehzahl (/min) 5000/min Durchmesser des Ø235...
- Seite 18 Unsicherheiten K=3.0dB(A) Hauptgriff: ah :4.732m/s Schwingungsemission Hilfsgriff: ah :4.447m/s Vaule (Schneiden Messunsicherheiten K=1,5 m/s von Holz) 85mm Max. Schnitttiefe (mm) 56mm Standard-Zubehör Schraubenschlüssel --1pc Parallelführung--1pc Holzsäge Dieses und weiteres Zubehör erhalten Sie bei Ihrem Fachhändler. Achten Sie beim Kauf von Zubehör immer auf die technischen Anforderungen dieses Produkts.
- Seite 19 Funktionsbeschreibung (Abb. 1 und 2) 12. Parallele Führung 1. Hebel der unteren Schutzeinrichtung 13. Äußerer Flansch 2. Entstaubungsöffnung 14. Klingenklemmschraube 3. Sägeblatt 15. Unterer Schutz 4. Schalter des Lasergenerators 16. Knopf für Spindelarretierung 5. Einschaltanzeige 17. ON/OFF-Schalter 6. Zusätzlicher Griff 18.
- Seite 20 fest. 9) Stellen Sie sicher, dass das Sägeblatt frei läuft, indem Sie es von Hand drehen. Tiefeneinstellung (Abb. 5) 1) Lösen Sie den Sperrhebel für die Tiefeneinstellung (21).
- Seite 21 2) Halten Sie die Grundplatte flach gegen die Kante des Werkstücks und heben Sie den Sägekörper an, bis sich das Sägeblatt auf der richtigen, durch die Schnitttiefenskala (20) bestimmten Tiefe befindet (richten Sie die Skalenlinie aus). 3) Ziehen Sie den Feststellhebel für die Tiefeneinstellung an. Winkeleinstellung (Abb.
- Seite 22 5) Schalten Sie den Lasergenerator von der Laserblende aus mit dem Lasergeneratorschalter (4) ein.
-
Seite 23: Betrieb
6) Richten Sie den Strahl auf die Markierung am Werkstück aus und schieben Sie die Säge langsam mit beiden Händen vorwärts, wobei Sie den roten Lichtstrahl auf der Markierung halten. 7) Schalten Sie den Laserstrahl aus, wenn der Schnitt beendet ist. BETRIEB Allgemeines Schneiden... - Seite 24 Rückschlag zu verursachen. 2) Stützen Sie die Platte oder das Brett in der Nähe des Schnittes ab. Stellen Sie die Klingeneinstellung so ein, dass Sie durch das Material schneiden können, ohne in den Tisch oder die Werkbank zu schneiden. Vorschlag: Stützen Sie das zu schneidende Brett oder die zu schneidende Platte mit zwei mal vier Brettern ab.
- Seite 25 oder zur Durchführung von Wartungsarbeiten kann die Säge am effektivsten mit Druckluft gereinigt werden. Tragen Sie bei der Verwendung von Druckluft immer eine Schutzbrille. Wenn keine Druckluft verfügbar ist, verwenden Sie einen Pinsel, um Staub und Späne von der Säge zu entfernen. 2) Die Lüftungsöffnungen des Motors und die Schalthebel müssen sauber und frei von Fremdkörpern gehalten werden.
- Seite 26 VORSICHT: Trennen Sie das Gerät immer von der Stromversorgung, bevor Sie elektrische Abdeckungen entfernen.
-
Seite 27: Entsorgung
ENTSORGUNG Elektrogeräte sollten nicht zusammen mit Haushaltsgeräten entsorgt werden. Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen Elektroprodukte getrennt gesammelt und an dafür vorgesehenen Sammelstellen entsorgt werden. Wenden Sie sich an Ihre örtlichen Behörden oder Ihren Händler, um Ratschläge zum Recycling zu erhalten. -
Seite 28: Ce-Erklärung
BUILDER SAS 32, rue Aristide Bergès -Z1 31270 Cugnaux - Frankreich Tel: +33 (0)5.34.508.508 Fax: +33 (0)5.34.508.509 festzustellen, dass die folgende Maschine: KREISSÄGE FSC20235 Seriennummer: 20210701689- 20210702188 Entspricht den folgenden Richtlinien: ROHS-Richtlinie (EU)2015/863 zur Änderung der Richtlinie 2011/65/EU MACHINE Richtlinie 2006/42/EC EMC Richtlinie 2014/30/UE Auch in Übereinstimmung mit den folgenden... - Seite 29 11. GARANTIE GARANTIE Der Hersteller garantiert das Produkt gegen Material- und Verarbeitungsfehler für einen Zeitraum von 2 Jahren ab dem Datum des ursprünglichen Kaufs. Die Garantie gilt nur, wenn das Produkt für den Hausgebrauch bestimmt ist. Die Garantie deckt keine Defekte ab, die auf normale Abnutzung und Verschleiß...
- Seite 30 11. GARANTIE abgebrochene Stifte Transformatorstecker).
- Seite 31 12. PRODUKTAUSFALL WAS IST ZU TUN, WENN MEINE MASCHINE AUSFÄLLT? Wenn Sie Ihr Produkt in einem Geschäft gekauft haben: a) Entleeren Sie den Kraftstofftank, falls Ihr Gerät über einen solchen verfügt. b) Vergewissern Sie sich, dass Ihr Gerät vollständig, mit allem mitgelieferten Zubehör und sauber ist! Ist dies nicht der Fall, wird die Reparaturwerkstatt das Gerät ablehnen.
-
Seite 32: Garantieausschlüsse
13. GARANTIEAUSSCHLÜSSE DIE GARANTIE DECKT NICHT AB: • Inbetriebnahme und Einrichtung des Produkts. • Schäden, die durch normale Abnutzung des Produkts entstehen. • Schäden, die durch unsachgemäßen Gebrauch des Produkts entstehen. • Schäden, die durch eine nicht der Gebrauchsanweisung entsprechende Montage oder Inbetriebnahme entstanden sind.
