Huber Pilot ONE - Flasher Handbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Huber Pilot ONE - Flasher

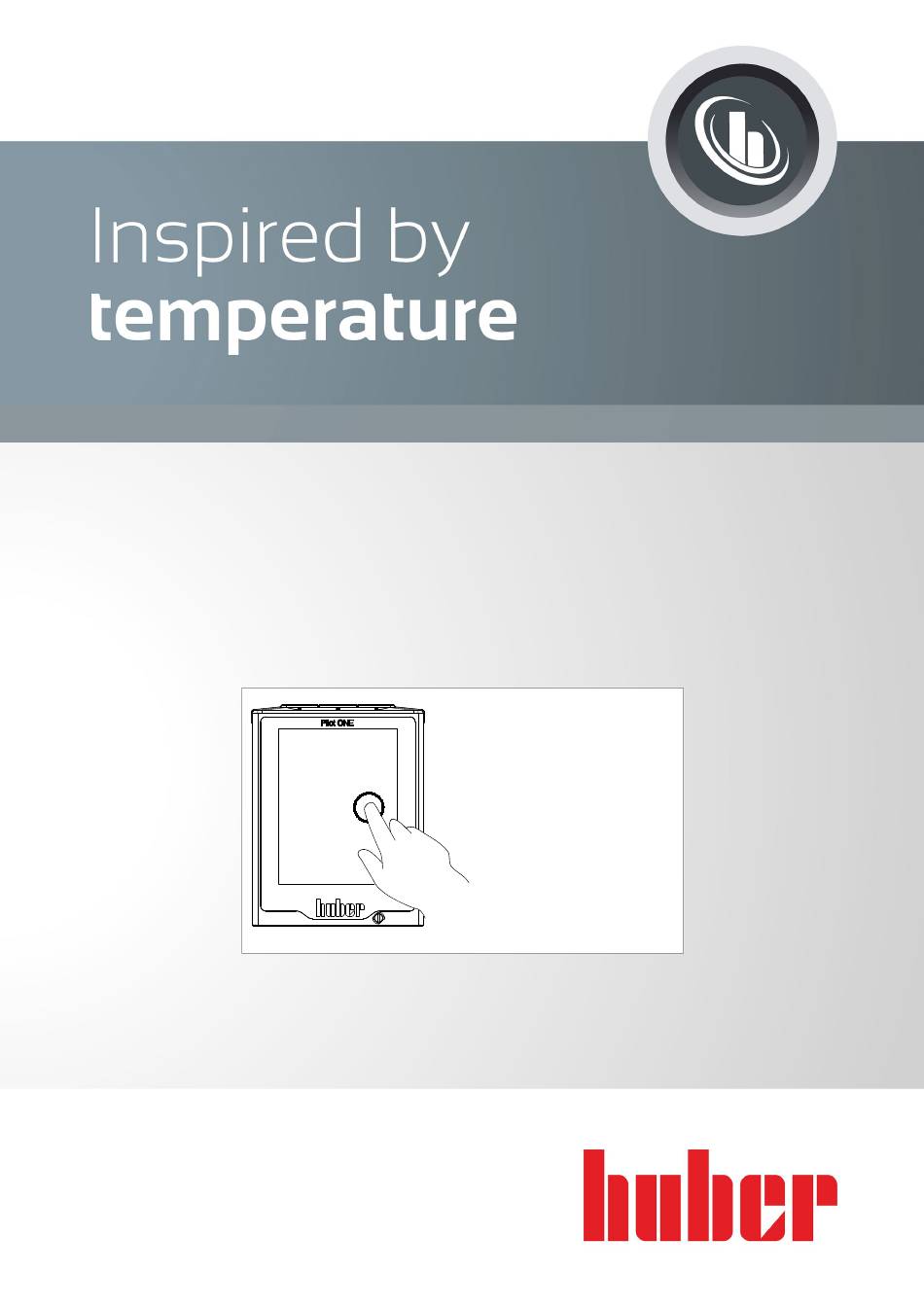

- Seite 1 Pilot ONE®- Flasher V1.5.0 Handbuch...
- Seite 2 HANDBUCH Pilot ONE®-Flasher Haftung für Irrtümer und Druckfehler ausgeschlossen. V1.5.0de/19.04.16//16.04...
- Seite 3 HANDBUCH Pilot ONE®-Flasher V1.5.0de/19.04.16//16.04 Haftung für Irrtümer und Druckfehler ausgeschlossen. Pilot ONE®-Flasher...
- Seite 4 HANDBUCH Pilot ONE®-Flasher Haftung für Irrtümer und Druckfehler ausgeschlossen. V1.5.0de/19.04.16//16.04...
-
Seite 5: Inhaltsverzeichnis
HANDBUCH Inhaltsverzeichnis V1.5.0de/19.04.16//16.04 Anwendungsgebiet ..............7 Installation | Deinstallation ............8 Herunterladen der Pilot ONE®-Firmware ........10 Expert Mode ....................10 Übersicht ..................... 11 Flashen des Pilot ONE® .............. 12 Pilot ONE® Flash-Mode ................12 Flashen mit USB-Stick ................... 13 4.2.1 Entpacken der Firmware ................. - Seite 6 HANDBUCH Pilot ONE®-Flasher Haftung für Irrtümer und Druckfehler ausgeschlossen. V1.5.0de/19.04.16//16.04...
-
Seite 7: Anwendungsgebiet
Der „Pilot ONE®-Flasher“ ist eine PC-Anwendung unter Microsoft Windows (Vista, 7, 8, 10). Er bietet folgende Möglichkeiten: Herunterladen der aktuellen Firmware-Version vom Huber Update Server. (siehe auf Seite 10 den Abschnitt »Herunterladen der Pilot ONE®-Firmware«). Entpacken der Firmware-Dateien zum Flashen mittels USB-Stick. -
Seite 8: Installation | Deinstallation
Installation | Deinstallation HANDBUCH Kapitel 2 2 Installation | Deinstallation Bevor der Installationsvorgang gestartet werden kann, muss gewährleistet sein, dass der Pilot ONE® nicht mit dem PC verbunden ist. Es stehen zwei Installationsvarianten zu Verfügung, jedoch wird empfohlen den Installer zu verwenden, welcher digital signierte Firmware-Pakete unterstützt. Diese Variante gewährleistet eine sichere Verwendung von Firmware-Dateien. - Seite 9 Installation | Deinstallation Kapitel 2 HANDBUCH Gerätetreiber- installations- Assistent Nach erfolgreicher Installation wird ein Systemneustart empfohlen, damit der USB-Treiber aktuali- siert werden kann. V1.5.0de/19.04.16//16.04 Haftung für Irrtümer und Druckfehler ausgeschlossen. Pilot ONE®-Flasher...
-
Seite 10: Herunterladen Der Pilot One®-Firmware
Herunterladen der Pilot ONE®-Firmware HANDBUCH Kapitel 3 3 Herunterladen der Pilot ONE®-Firmware Der Pilot ONE®-Flasher bietet die Möglichkeit, die aktuelle Version der Firmware vom Huber Update Server herunterzuladen. Über den „Suchen…“-Button wird eine Verbindung zum Server hergestellt. Dazu ist eine bestehende Internetverbindung notwendig. -
Seite 11: Übersicht
Herunterladen der Pilot ONE®-Firmware Kapitel 3 HANDBUCH 3.2 Übersicht Pilot ONE®-Flasher – Übersicht „Download“ [1] Anzeige des Verzeichnisses, in welches die Dateien gespeichert werden. [2] Anzeige des Dateinames der Datei, welche aktuell heruntergeladen wird. [3] Fortschrittsanzeige für die aktuelle Datei. Das erfolgreiche Herunterladen wird durch die Meldung „Download beendet!“... -
Seite 12: Flashen Des Pilot One
Flashen des Pilot ONE® HANDBUCH Kapitel 4 4 Flashen des Pilot ONE® 4.1 Pilot ONE® Flash-Mode Übersicht der Varianten des Bootloaders Mit dieser Pilot ONE® Bootloader-Version Mit dieser Pilot ONE® Bootloader-Version wird das Flashen wird das Flashen vom USB-Stick nicht vom USB-Stick unterstützt. -
Seite 13: Flashen Mit Usb-Stick
Dateien ausgewählt werden (die andere wird automatisch hinzugefügt). Klicken Sie auf den „Start“-Button. Wählen Sie das USB-Laufwerk aus. Die Dateien werden in den Ordner „.huber-update“ auf dem USB-Stick entpackt. Wenn der Entpackvorgang vollständig abgeschlossen wurde, erscheint folgende Information. V1.5.0de/19.04.16//16.04 Haftung für Irrtümer und Druckfehler ausgeschlossen. -
Seite 14: Flashen Am Pilot One
Flashen des Pilot ONE® HANDBUCH Kapitel 4 4.2.2 Flashen am Pilot ONE® Zum Starten eines Flashvorgangs muss der Pilot ONE® im Flashmodus gestartet werden. Damit der Flashvorgang automatisch startet muss der USB-Stick mit der Pilot ONE®-Firmware gesteckt sein. Schließen Sie den USB-Stick am Pilot ONE® an. ... -
Seite 15: Flashen Mit Pc
Flashen des Pilot ONE® Kapitel 4 HANDBUCH 4.3 Flashen mit PC 4.3.1 USB-Treiber Aktivierung Beim erstmaligen Verbinden des Pilot ONE®, nach der Installation an einen USB-Port, wird automa- tisch die neue Hardware erkannt und der Assistent (nur Windows XP) für die Suche neuer Hardware gestartet. - Seite 16 Flashen des Pilot ONE® HANDBUCH Kapitel 4 Geräte-Manager – In Ordnung Fehler bei der Treiberinstallation Überprüfen der Aktivierung Bei einer fehlerhaften Treiberinstallation können Sie versuchen den Treiber manuell zu aktivieren (Rechtsklick auf USB DFU → Treiber aktualisieren) oder deinstallieren Sie die Software und starten Sie den Installationsvorgang erneut.
-
Seite 17: Flashen Des Pilot One® Starten
Flashen des Pilot ONE® Kapitel 4 HANDBUCH 4.3.2 Flashen des Pilot ONE® starten Über den „Suchen…“-Button wählt man die Datei aus, welche für den Flashvorgang verwendet wer- den soll. Pilot ONE®-Flasher – „Flashen“ Folgende Dateien werden benötigt: Pilot_ONE_07_yyyymmdd_i.OS.zip.gpg Pilot_ONE_07_yyyymmdd_i.PR.zip.gpg Verwendet man den Pilot ONE®-Flasher ohne digitale Signatur, so werden folgende Dateien benö- tigt: ... -
Seite 18: Übersicht
Flashen des Pilot ONE® HANDBUCH Kapitel 4 4.3.3 Übersicht Pilot ONE®-Flasher – Übersicht „Flashen“ [1] Index der aktuellen Datei | Gesamtanzahl an Dateien [2] Name der aktuellen Datei [3] Übertragene kBytes | Gesamtanzahl kBytes [4] Fortschrittsanzeige für die aktuelle Datei [5] Fortschrittsanzeige für den gesamten Flashvorgang Durch die Meldung „Flashvorgang vollständig“... -
Seite 19: Pilot One® Bootloader
Pilot ONE® Bootloader Kapitel 5 HANDBUCH 5 Pilot ONE® Bootloader In bestimmten Fällen ist es zusätzlich zum Standard Flashvorgang notwendig, den Bootloader des Pi- lot ONE® zu flashen. Dieser Vorgang sollte jedoch mit Bedacht durchgeführt werden und auch nur dann, wenn es vom Customer Support nahegelegt wird. Kommt es während des Flashvorgangs zu einem Fehler oder einem Abbruch, so wird der Pilot ONE®... -
Seite 20: Herunterladen Des Pilot One® Bootloader
Jedoch ist zu beachten, dass in der Regel zwischen den Bootloader und Firmware-Versionen ein Unterschied besteht. Durch Klicken auf den Button „Download“ wird die Verbindung zum Huber Update Server herge- stellt. Bei erfolgreicher Verbindung wird die aktuelle Version des Pilot ONE® Bootloader angezeigt. -
Seite 21: Flashen Des Pilot One® Bootloader
Pilot ONE® Bootloader Kapitel 5 HANDBUCH 5.2 Flashen des Pilot ONE® Bootloader Bevor das Flashen des Pilot ONE® Bootloader gestartet werden kann, sollten folgende Punkte über- prüft werden: Ist die aktuellste Version des Pilot ONE® Bootloader verfügbar? Ist eine Pilot ONE®-Firmware verfügbar? ... -
Seite 22: Mögliche Probleme
Mögliche Probleme HANDBUCH Kapitel 6 6 Mögliche Probleme 6.1 Kein USB-Gerät im DFU-Modus gefunden | Gerät nach RESET nicht mehr gefunden Sofern die Verbindung mit dem USB-Verbindungskabel nicht getrennt oder der Pilot ONE® ausge- schaltet wurde, deutet dies auf einen Fehler mit dem verwendeten Treiber bzw. des USB-Ports hin. Hierzu gibt es folgende Lösungsansätze: ... -
Seite 23: Die Installation Des Treibers Ist Unter Windows 8/Windows 10 Nicht Möglich23
Mögliche Probleme Kapitel 6 HANDBUCH 6.6 Die Installation des Treibers ist unter Windows 8/Windows 10 nicht möglich 6.6.1 Ursache: Erzwingen der Treibersignatur ist aktiviert INFORMATION Die folgenden Schritte müssen durchgeführt werden, bevor das Installationsprogramm des Pilot ONE®-Flasher gestartet wird. Mit den folgenden Schritten schalten Sie die Erzwingung der Treibersignatur aus: ... - Seite 24 Mögliche Probleme HANDBUCH Kapitel 6 Pilot ONE®-Flasher Haftung für Irrtümer und Druckfehler ausgeschlossen. V1.5.0de/19.04.16//16.04...
