BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG IM ORIGINAL.
Art.-Nr.: 0458-395-0822
REV.: 1
27-PS-BENZINMOTOR
Diese Bedienungsanleitung ist ein Zusatzdokument und beschreibt die
Weitere Montage- und Sicherheitsanweisungen sowie Hinweise
zu Einstellungen finden Sie in der Bedienungsanleitung Ihres
Lesen Sie diese Bedienungsanleitung vor der Nutzung der Sägeanlage
aufmerksam durch und stellen Sie sicher, dass Sie den Inhalt verstanden haben.
LONCIN

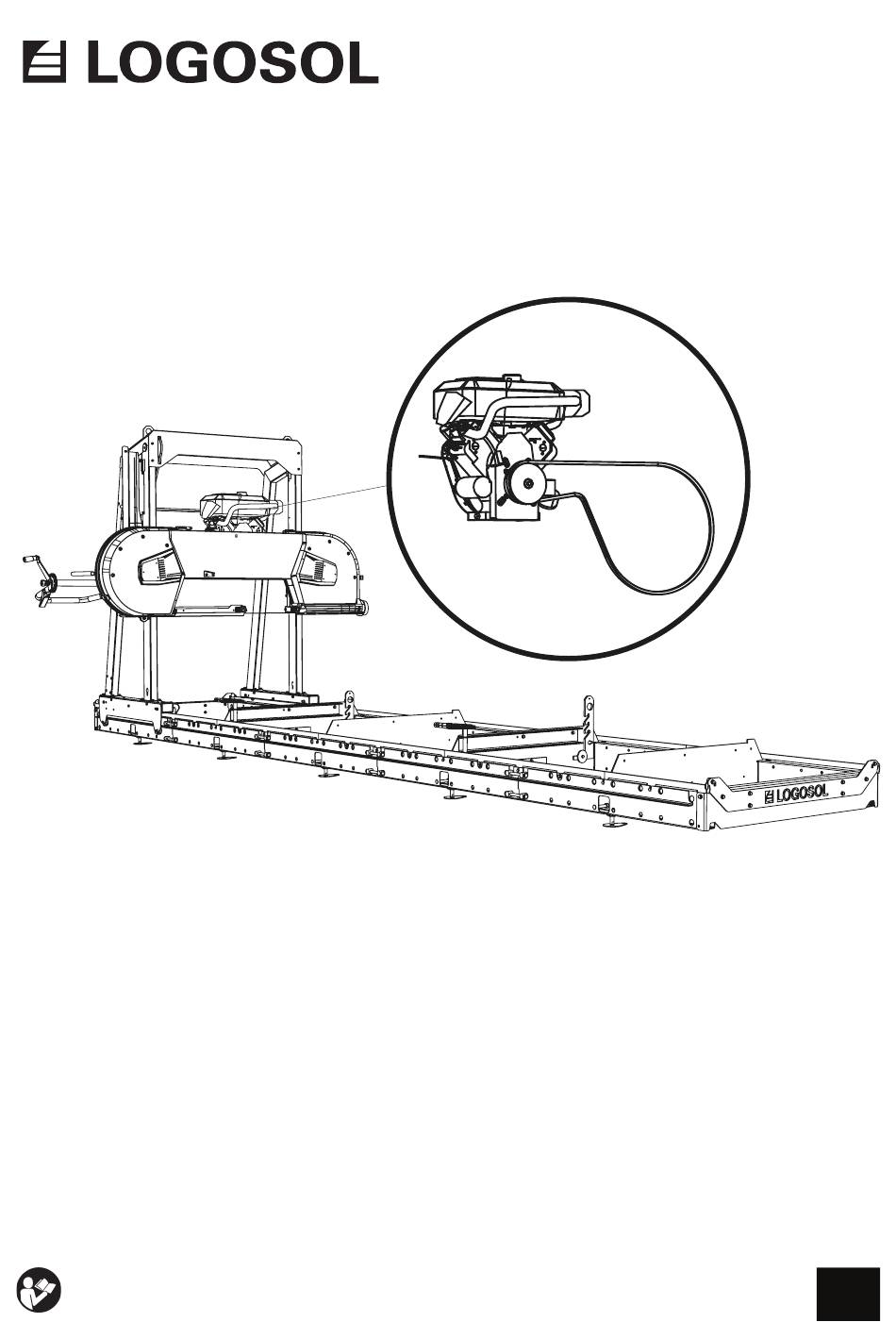

Montage des Benzinmotors am Logosol-Bandsägewerk.
Bandsägewerks.
DE
DE
Verwandte Anleitungen für Logosol LONCIN
Inhaltszusammenfassung für Logosol LONCIN
- Seite 1 REV.: 1 27-PS-BENZINMOTOR LONCIN Diese Bedienungsanleitung ist ein Zusatzdokument und beschreibt die Montage des Benzinmotors am Logosol-Bandsägewerk. Weitere Montage- und Sicherheitsanweisungen sowie Hinweise zu Einstellungen finden Sie in der Bedienungsanleitung Ihres Bandsägewerks. Lesen Sie diese Bedienungsanleitung vor der Nutzung der Sägeanlage...
-
Seite 2: Lieferumfang
LIEFERUMFANG 01-00779 Loncin-Benzinmotor, 27 PS, mit Elek- trostarter ENDMONTAGE DES SÄGEKOPFES, 27-PS-MOTOR, LONCIN Lesen Sie vor dem Einstellen die gesamte Anleitung für diese Arbeiten durch und führen Sie die angegebenen Schritte in der beschriebenen Reihenfolge aus. Nummerierte Abfolge der Montageschritte Führen Sie nach der Montage und vor dem Starten der Maschine die notwendigen Einstellarbeiten aus. - Seite 3 Motor auf dem Sägekopf montieren, bevor der Sägekopf auf die Schienen gesetzt wird. Für den Hebevorgang sind zwei Personen erforderlich. Die Abbildung zeigt das Lochbild für die Montage von 27-PS-Motoren von Loncin. 4 x – M10x50 4 x – M10 Draufsicht:...
- Seite 4 Legen Sie den Antriebsriemen um das Antriebsrad und ziehen sie ihn über den Spanner. 1 x – 9020-011-0091 Montieren Sie das Ende des Gaszugs am Gasgriff, und ziehen Sie es dann in das Gehäuse ein. 1 x – 01-00793 Montieren Sie den Gasgriff am Griffrohr. 1 x –...
- Seite 5 27-PS-BENZINMOTOR Demontieren Sie die Luftfilterabdeckung, entfernen Sie den Luftfilter und schrauben Sie die Platte ab. Fädeln Sie den Gaszug durch die vordere Abdeckung. Montieren Sie den Gaszugverbinder an der Gaszughalterung und sichern Sie die Baugruppe mit der Sicherungs- scheibe. • Hängen Sie den Gaszugverbinder in die äußere Bohrung am Gashebel ein (1).
- Seite 6 WARNUNG! Gefahr schwerer Verletzungen. WARNUNG! Verbrennungsgefahr. Motor und Schalldämpfer sind während des Betriebs und nach dem Abschalten extrem heiß. Vor Inbetriebnahme der Maschine den Schar- nierschalter montieren. Motor und Schalldämpfer vor Einstellungen und Wartung der Maschine abkühlen lassen. Schalten Sie vor Arbeiten am Sägekopf stets den Motor der Maschine vom Bedienplatz aus M6x30 M6x25...
- Seite 7 27-PS-BENZINMOTOR MONTAGE: SICHERHEITSSCHALTER UND ELEKTROSTARTER Jetzt den Sicherheitsschalter laut Zeichnung am Motor anschließen. Überprüfung der Sicherheitsfunktion: Abdeckung öffnen. Zündschlüssel am Be- dienplatz zum Starten des Motors dre- hen. Startet der Motor beim Drehen des Schlüssels nicht, ist die Montage korrekt ausgeführt.
- Seite 8 Befestigen Sie die Auflage mit den vorhandenen Schrauben des Sägewerks am Benzintank. Stellen Sie den Benzintank auf die Ablage und befestigen Sie ihn mit einem Spanngurt. Befestigen Sie den Ölschlauch am Tank sowie am Motor. Füllen Sie vor der Inbetriebnahme Öl ein.
- Seite 9 27-PS-BENZINMOTOR WARNUNG! Gefahr schwerer Verletzungen. WARNUNG! Verbrennungsgefahr. Motor und Schalldämpfer sind während des Betriebs und nach dem Abschalten extrem heiß. Vor dem Einstellen der Spannung des Gaszugs am Motor: Schalten Sie die Zündung aus und Lassen Sie Motor und Schalldämpfer vor dem schließen Sie den Benzinhahn.
-
Seite 10: Reihenfolge Der Einstellungen
Gut gemacht! Die Montage des Motors ist abgeschlossen. Folgen Sie nun der Einstellreihenfolge, die im Handbuch für Ihr Bandsägewerk beschrieben ist. Beachten Sie dabei die nachfolgenden Anweisungen. REIHENFOLGE DER EINSTELLUNGEN Lesen Sie vor dem Einstellen die gesamte Anleitung für diese Arbeiten durch und führen Sie die angegebenen Schritte in der beschriebenen Reihenfolge aus. - Seite 12 Fiskaregatan 2, 871 33 Härnösand, Schweden +46 611 182 85 | info@logosol.se | www.logosol.se...
