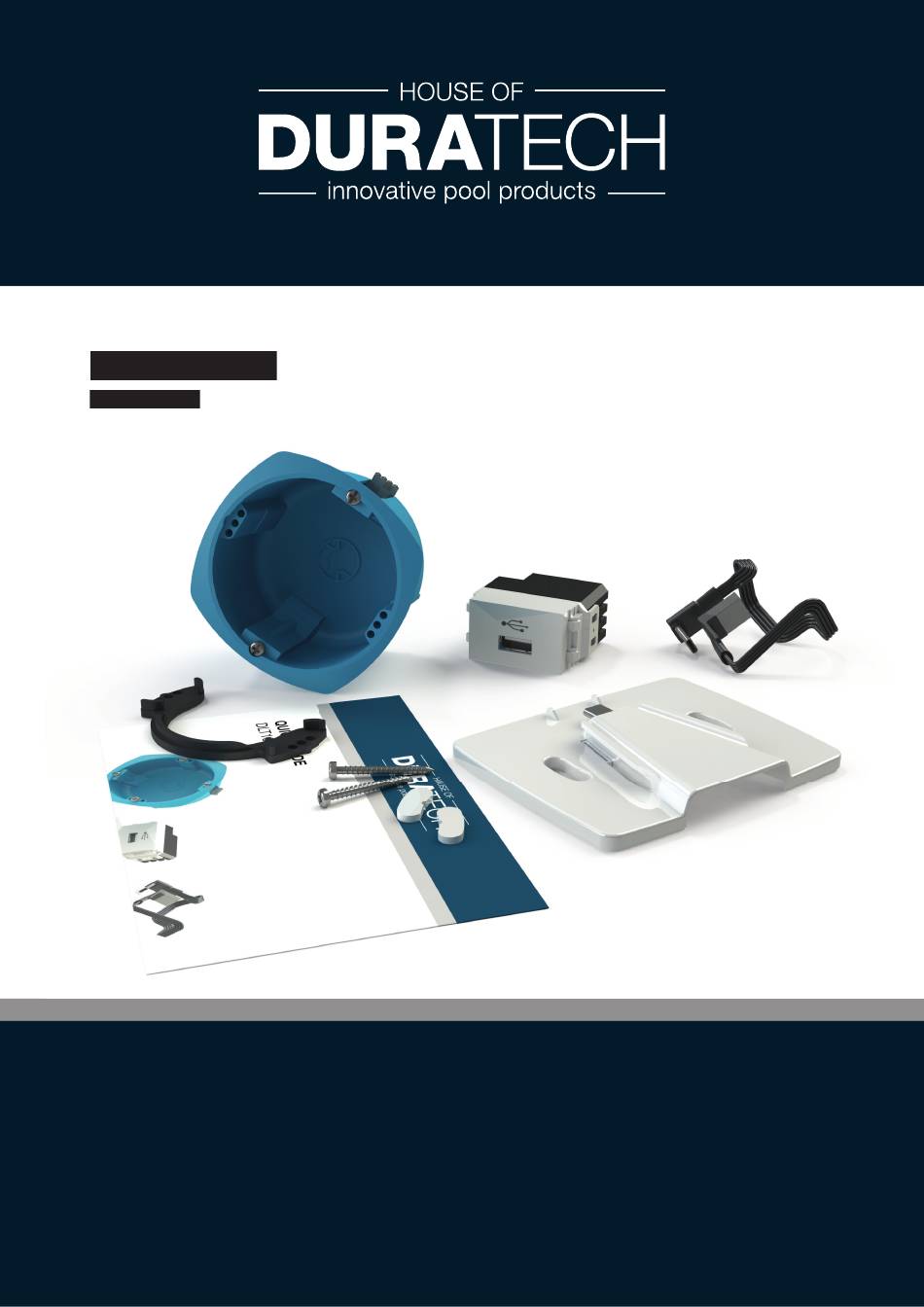

- Seite 1 Handbuch Handbuch DLT10-BIC DLT10-BIC LINK Touch Eingebautes Ladegerät...
-
Seite 3: Inhaltsverzeichnis
INHALTSANGABE 1. Über das DLT10-BIC ..............................4 2. Technische Daten ................................5 3. Verpackungsinhalt ...............................6 4. Sicherheitsanweisungen .............................7 5. Installationsanweisungen ............................7 6. Service & Garantie ..............................13 7. Umwelt / Entsorgung von Altgeräten ........................14 8. Konformität ................................15... -
Seite 4: Über Das Dlt10-Bic
1. ÜBER DAS DLT10-BIC (EINGEBAUTES LADEGERÄT) Das DLT10-BIC ist eine optionale Methode, um die LINK Touch in der Nähe des Schwimmbeckens zu installieren. Es basiert auf einem Netzteil sowie einer bündig installierten Steckdose mit USB-Anschluss. Das Netzteil ermöglicht eine direkte Verbindung mit dem Stromnetz und versorgt die Steckdose mit der passenden Spannung für das LINK Touch... -
Seite 5: Technische Daten
2. TECHNISCHE DATEN Netzteil: Eingangsspannung: 100 – 240 Volt USB-Ausgangsspannung: 5 V DC USB-Ausgangsstrom: 2,1 A USB-Typ: Typ A Das Netzteil ist CE-konform Schaltkasten: Durchmesser: 67,00 mm Tiefe: 40,00 mm Am Teil sind zwei Schrauben vormontiert. USB-Kabel: Nennspannung: 5 V DC USB-Typ: USB-A auf USB-C... -
Seite 6: Verpackungsinhalt
MENGE 402 - 0596 QSG-Handbuch ; DLT10-BIC 501 - 0184 Kabel ; USB-A auf USB-C 510 - 0162 Verschlusskappe ; Wandhalterung ; LINK Touch 510 - 0554 Träger 513 - 0307 Wandhalterung ; Montage ; LINK Touch 513 - 0666 USB-Versorgungsmodul ; 5 V DC ; 2,1 A... -
Seite 7: Sicherheitshinweise
6. Wenden Sie sich für Informationen zu den elektrischen Vorschriften vor Ort für die Installationsanforderungen an einen lizenzierten Elektriker oder Bauinspektor. Vorgesehene Verwendung Dieses Gerät wurde für den Anschluss und die Befestigung des LINK Touch entwickelt. Das DLT10-BIC darf lediglich zu diesem Zweck verwendet werden, wie in diesem Benutzerhandbuch beschrieben. Vorsichtsmaßnahmen für die Inbetriebnahme - Das DLT10-BIC darf nur in Innenbereichen installiert werden. -
Seite 8: Installationsanweisungen
5. INSTALLATIONSANWEISUNGEN SCHRITT 1: SCHALTKASTEN INSTALLIEREN. Achten Sie darauf, die Sicherungen im Stromkreis zu unterbrechen, an dem Sie arbeiten möchten! Der Schaltkasten kann in Betonwänden und in dünnen Trockenbauwänden verwendet werden. Führen Sie die Stromkabel durch die weichen Silikoneinsätze in den Schaltkasten ein. Fixieren Sie den Schaltkasten. - Seite 9 SCHRITT 2: NETZTEIL INSTALLIEREN Das Netzteil verfügt an der Rückseite über eine Klemmleiste. Setzen Sie beide Stromkabel in die Klemmleiste ein und ziehen Sie sie mit einem Phillips-Schraubendreher fest. Setzen Sie das Netzteil in den Schaltkasten ein. Biegen Sie hierzu die Stromkabel.
- Seite 10 SCHRITT 3: USB-KABEL INSTALLIEREN. Stecken Sie den USB-A-Anschluss des USB-Kabels in das Netzteil. Achten Sie darauf, dass der Stecker nach oben weist! Stecken Sie den USB-C-Anschluss des USB-Kabels in die Unterseite der Wandhalterung. Positionieren Sie den Träger an der Rückseite der Wandhalterung. Achten Sie darauf, Positionieren Sie den Träger an der Rückseite der Wandhalterung.
- Seite 11 SCHRITT 4: WANDHALTERUNG INSTALLIEREN. Sichern Sie die Wandhalterung mit zwei kurzen Schrauben am Schaltkasten. Die Schrauben sind am Schaltkasten vormontiert. Der Träger muss am Schaltkasten perfekt passen und die Wandhalterung beim Anziehen der Schrauben in Position halten. Schließen Sie nach der Fixierung der Wandhalterung die Installation mithilfe der Verschlusskappen ab.
- Seite 12 Achten Sie darauf, die Sicherungen im Stromkreis wieder zu aktivieren, an dem Sie gearbeitet haben! Setzen Sie die LINK Touch in die Wandhalterung ein und prüfen Sie, ob die LINK Touch lädt. Nach dem Aufl aden kann die LINK Touch...
-
Seite 13: Service & Garantie
Ort. Bei Bedarf wird dieser den Hersteller kontaktieren, um Ihr Problem zu lösen. Dort hilft man Ihnen gerne weiter! Weitere Informationen fi nden Sie unter www.duratech.be Wir garantieren für einen Zeitraum von zwei Jahren ab Kaufdatum, dass alle Teile frei von Herstellungsfehlern hinsichtlich Material und Verarbeitung sind. -
Seite 14: Umwelt / Entsorgung Von Altgeräten
7. UMWELT / ENTSORGUNG VON ALTGERÄTEN Das Symbol der durchgestrichenen Mülltonne auf einem Produkt, seiner Verpackung und/oder den Begleitdokumenten bedeutet, dass das Produkt der europäischen Richtlinie 2002/96/EG sowie den jeweiligen Landesgesetzen zur Umsetzung der Richtlinie unterliegt. Diese Richtlinie und das Gesetz besagen, dass elektrische und elektronische Produkte nicht über den Hausmüll entsorgt werden dürfen. -
Seite 15: Konformität
8. KONFORMITÄT Dieses Gerät entspricht den europäischen harmonisierten Normen. Der Betrieb unterliegt den folgenden Bedingungen: 1. Dieses Gerät darf keine Störungen verursachen. 2. Dieses Gerät muss jegliche eingehenden Störungen vertragen, einschließlich solcher Störungen, die einen unerwünschten Betrieb verursachen können. - Seite 16 Propulsion Systems bvba Dooren 72 1785 Merchtem, Belgien Tel +32 2 461 02 53 Fax +32 2 706 59 60 www.duratech.be info@propulsionsystems.be DURALINK Wir behalten uns das Recht vor, den Inhalt dieses Dokuments ganz oder teilweise ohne vorherige Ankündigung zu ändern.
