Step 1: Choose the Programming Method
Choix de la méthode de programmation
Programmiermethode auswählen
Elija el método de programación

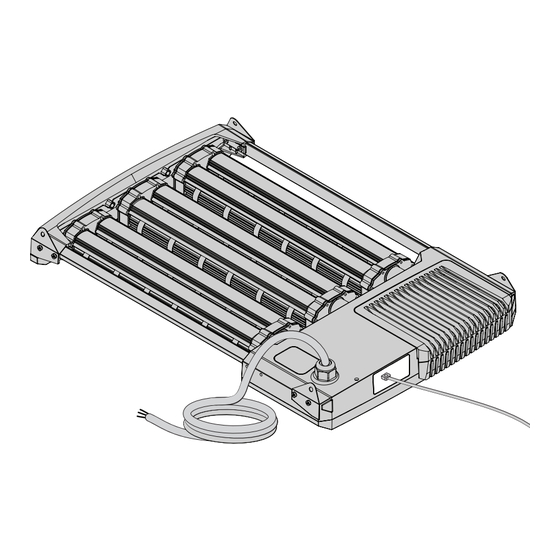

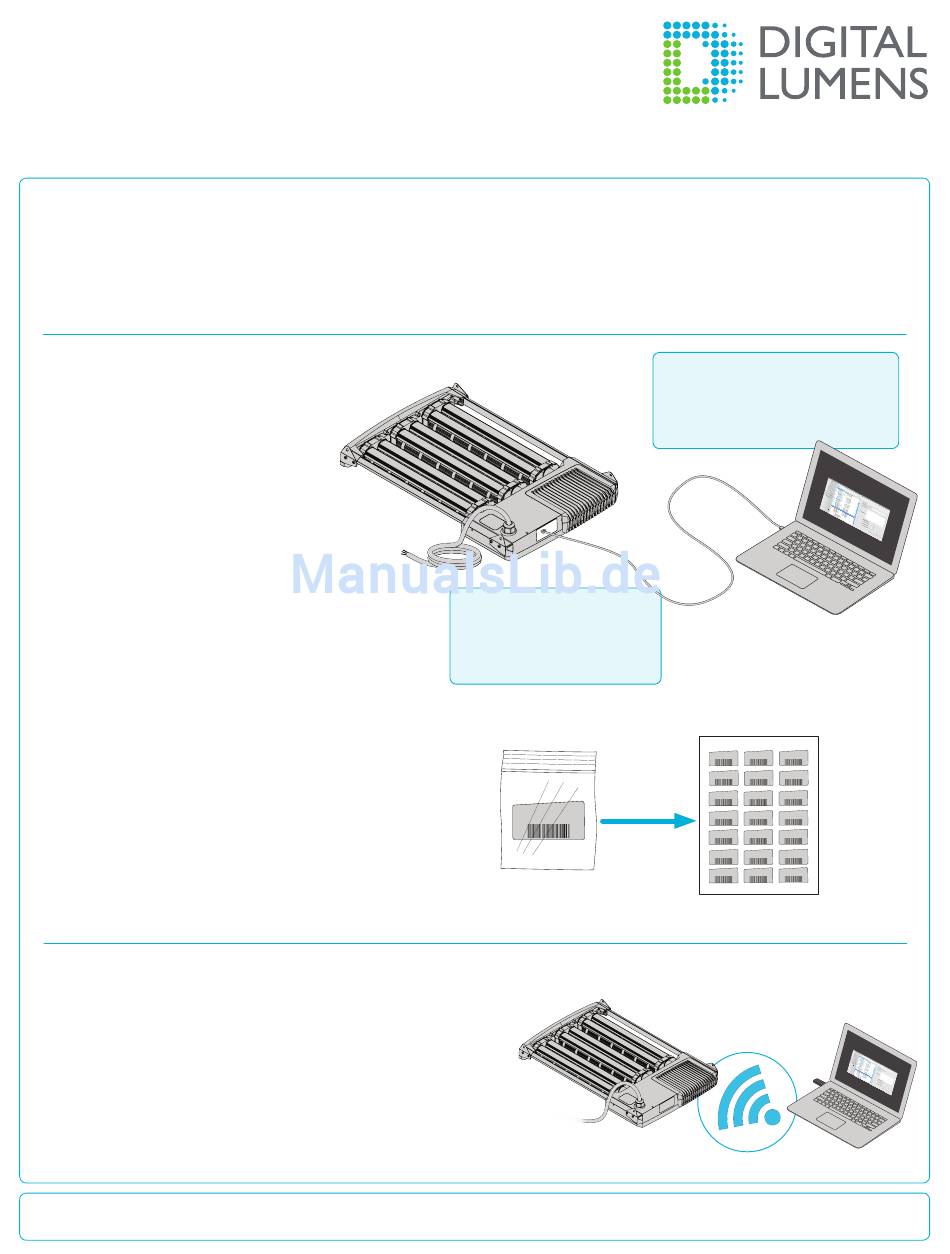

Option A: USB Cable
Program and then hang fixtures
Programmer puis attacher les luminaires
Programmieren und montieren
Sie die Beleuchtungsanlage
Primero programe las lámparas
y luego cuélguelas
Tip: Power to fixture not required
Conseil : le luminaire n'a pas besoin d'être allumé
Tipp: Anlage muss nicht an die Stromversorgung
angeschlossen sein
Información: No es necesario suministrar corriente a la lámpara
Track fixture serial numbers and locations
Repérez les numéros de série et l'emplacement des luminaires
Notieren Sie sich die Seriennummern und Montageorte
der Anlage
Rastree los números de serie y ubicaciones de la lámpara
Option B: Hang and Configure
Hang and then program fixtures wirelessly
(perform this step when you reach page 7)
Accrochez les luminaires puis procédez à leur programmation sans fil
(effectuez cette action une fois arrivé à la page 7)
Montieren und programmieren Sie die Anlage ohne Kabelverbindung
(nehmen Sie diesen Schritt vor, wenn Sie Seite 7 erreichen)
Cuelgue las lámparas y configúrelas mediante conexión inalámbrica (realice
este paso tras llegar a la página 7)
