Coster MFD 548 Installationsanweisungen

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
CE4TBDTCL1 - CE4TB0PCL1 - CE4TBMTCL1
CE4TBDTMID - CE4TB0PMID CE4TBMTMID
MFD 548
Three-phase energy meter
Manuale d'installazione • Installation manual • Manuel d'installation
D43016 - MFD 548 -11/20 - 02 IM
• Installationsanweisungen • Manual de instalación
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Coster MFD 548

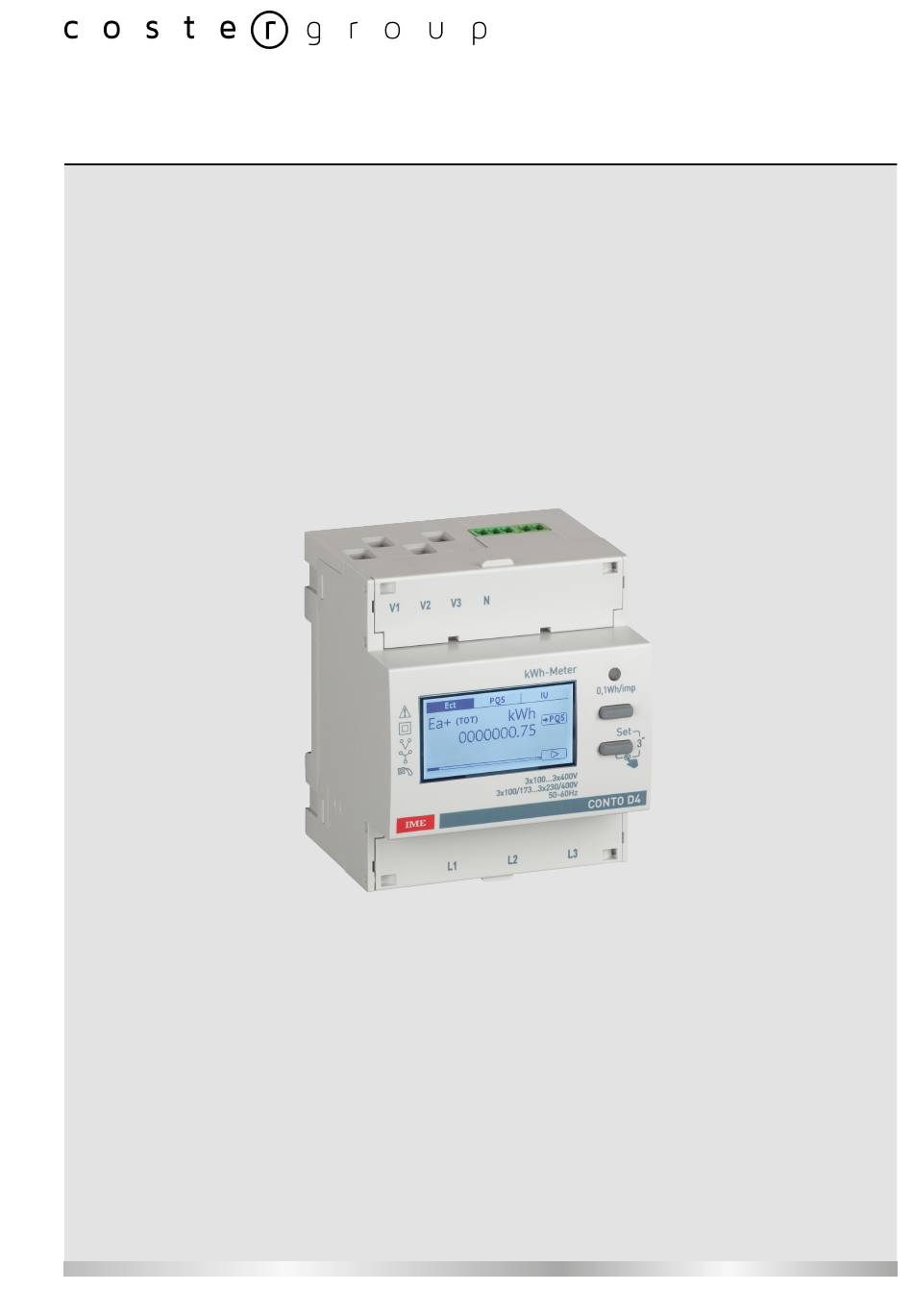

  • Seite 1 CE4TBDTCL1 - CE4TB0PCL1 - CE4TBMTCL1 CE4TBDTMID - CE4TB0PMID CE4TBMTMID MFD 548 Three-phase energy meter Manuale d'installazione • Installation manual • Manuel d'installation D43016 - MFD 548 -11/20 - 02 IM • Installationsanweisungen • Manual de instalación...
  • Seite 2 D43016 - MFD 548 - 11/20 - 02 IM...

  • Seite 3: Inhaltsverzeichnis

    MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM Sommario Summary Pericoli e avvertenze Gefahren und Warnungen Operazioni preliminari Vorarbeiten Presentazione Presentation Installazione Installieren Utilizzo Verwendung Programmazione Programmierung Comunicazione Kommunikation Caratteristiche tecniche Technische Daten Contents Resumida...

  • Seite 4: Pericoli E Avvertenze

    D43016 - MFD 548 -11/20 - 02 IM • Pericoli e avvertenze Questi apparecchi devono essere montati esclusivamente da professionisti. Il mancato rispetto delle indicazioni contenute nelle presenti istruzioni solleva il fabbricante da ogni responsabilità. Rischi di folgorazione, ustioni o esplosione •...

  • Seite 5: Gefahren Und Warnungen

    MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM • Gefahren und Warnungen Diese Geräte dürfen nur von Fachleuten montiert werden. Die Nichtbeachtung der vorliegenden Anweisungen entbindet den Hersteller von jeglicher Haftung. Stromschlag-, Verbrennungs-und Explosionsgefahr • Die Installation und Wartung dürfen nur von qualifizierten Fachleuten vorgenommen werden.

  • Seite 6: Operazioni Preliminari

    D43016 - MFD 548 -11/20 - 02 IM • Operazioni preliminari Per la sicurezza del personale e del materiale, è indispensabile leggere attentamente il contenuto del presente libretto prima della messa in servizio. Al momento del ricevimento della scatola contenente il dispositivo, è necessario verifica e i seguenti punti: - lo stato dell’imballo;...

  • Seite 7: Presentazione

    MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM • Presentazione 1. Morsetto d'ingresso per il conteggio dell'energia su doppia tariff Etiquette MID 2. Morsetti di collegamento uscita impulsi o connessione Modbus/ 14. Code du produit Mbus 15.

  • Seite 8: Installazione

    D43016 - MFD 548 -11/20 - 02 IM • Installazione • Installation • Installation • Installieren • Instalación • Rezepte • Prescrizioni • Nähe zu Generatorsystemen vermeiden • Evitare la vicinanza con sistemi generatori di elektromagnetische Störungen. perturbazioni elettromagnetiche. • Prescripciones •...
  • Seite 9 MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM • Installazione • Installation • Installation • Installieren • Instalación • Marcatura morsettiera e combinazione schemi T1/T2 (INPUT) T1 / T2 • Terminal board marking and diagram combination •...

  • Seite 10: Schema Di Collegamento

    D43016 - MFD 548 -11/20 - 02 IM • Installazione • Installation • Installation • Installieren • Instalación • Schema di collegamento • Wiring diagram • Schéma de câblage • Anschlussbilder • Esquema de conexión • Inserzione su VT 1N1E •...
  • Seite 11 MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM • Installazione • Installation • Installation • Installieren • Instalación • Schema di collegamento RS485 • RS485 wiring diagram • Schéma de branchement RS485 • Anschlussbilder RS485 •...

  • Seite 12: Utilizzo

    D43016 - MFD 548 -11/20 - 02 IM • Utilizzo • Use • Utilisation • Verwendung • Utilización • Navigazione pagine di visualizzazione Il dispositivo è dotato di un display grafi o su cui è riportata la funzione eseguita dal tasto corrispondente ed è...
  • Seite 13 MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM • Utilizzo • Use • Utilisation • Verwendung • Utilización • Energie dirette • Direct energies • Energies directes • Direkte energie • Energías directas CE4TBDTCL1 Energia attiva totale positiva...
  • Seite 14 D43016 - MFD 548 -11/20 - 02 IM • Utilizzo • Use • Utilisation • Verwendung • Utilización • Energie dirette/indirette • Direct/indirect energies • Energies directes/indirectes • Direkte/indirekte energien • Energías directas/Indirectas Energia attiva totale positiva CE4TBDTMID Total positive active energy...
  • Seite 15 MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM • Utilizzo • Use • Utilisation • Verwendung • Utilización • Potenze • Powers • Puissance • Leistung • Potestades Potenze trifase CE4TBDTCL1 Three-phase powers Puissance triphasés...

  • Seite 16: Rücksetzen

    D43016 - MFD 548 -11/20 - 02 IM • Utilizzo • Use • Utilisation • Verwendung • Utilización • Potenze • Powers • Puissance • Leistung • Potestades Potenze trifase CE4TBDTMID Three-phase powers CE4TBMTMID Puissance triphasés Dreiphasige Leistungen CE4TB0PMID Potencias trifásicas...
  • Seite 17 MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM • Utilizzo • Use • Utilisation • Verwendung • Utilización • Tensioni e correnti • Voltages and currents • Tensions et courants • Spannungen und Ströme • Tensiones y corrientes...
  • Seite 18 D43016 - MFD 548 -11/20 - 02 IM • Utilizzo • Use • Utilisation • Verwendung • Utilización • Tensioni e correnti • Voltages and currents • Tensions et courants • Spannungen und Ströme • Tensiones y corrientes CE4TBDTMID Tensioni di fase...
  • Seite 19 MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM • Programmazione • Programming • Programmation • Programmierung • Programación Modbus • Tenendo premuto il tasto Set per 3" si Indirizzo RS485 accede alla visualizzazione dei parametri di...

  • Seite 20: Programmazione

    D43016 - MFD 548 -11/20 - 02 IM • Programmazione • Programming • Programmation • Programmierung • Programación Mbus • Tenendo premuto il tasto Set per 3" si Indirizzo Primario accede alla visualizzazione dei parametri di Primary address CE4DF3MTCL1 setup Première adresse...
  • Seite 21 MFD 548 D43016 - MFD 548 -11/20 - 02 IM Three-phase energy meter • Programmazione • Programming • Programmation • Programmierung • Programación Tempo di integrazione potenza media Tempo di integrazione potenza media CE4TB0PCL1 Temps d'intégration moyen Durchschnittliche Power-Integrationszeit CE4TB0PMID Tiempo medio de integración de potencia...

  • Seite 22: Ändern Der Setup-Daten

    D43016 - MFD 548 -11/20 - 02 IM • Programmazione • Programming • Programmation • Programmierung • Programación • Modifica dati di SETUP • Changing SETUP data • Modification des données SETUP • Ändern der Setup-Daten • Modificación de los datos de configuración ·...
  • Seite 23 MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM • Programmazione • Programming • Programmation • Programmierung • Programación • I parametri modificabili sono: • The modifiable parameters are: • Les paramètres modifiables sont: • Die veränderbaren Parameter sind: •...

  • Seite 24: Comunicazione

    D43016 - MFD 548 -11/20 - 02 IM • Comunicazione Protocollo di comunicazione MODBUS I contatori di energia con uscita MODBUS comunicano utilizzando la logica di comunicazione master/slave. Tipologia di indirizzamento: • punto-punto (il master comunica con un solo dispositivo slave alla volta).
  • Seite 25 MFD 548 D43016 - MFD 548 -11/20 - 02 IM Three-phase energy meter • Communication Protocole de communication MODBUS Les compteurs d'énergie avec sortie MODBUS communiquent en utilisant la logique de communication maître / esclave. Type d'adressage: • point à point (le maître ne communique qu'avec un seul appareil esclave à la fois).
  • Seite 26 D43016 - MFD 548 -11/20 - 02 IM • Comunicación Protocolo de comunicación MODBUS Los medidores de energía con salida MODBUS se comunican mediante la lógica de comunicación maestro / esclavo. Tipo de direccionamiento: • punto a punto (el maestro se comunica con un solo dispositivo esclavo a la vez).

  • Seite 27: Caratteristiche Tecniche

    MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM 3x100/173...3x230/400V CAT III 3x100...3x400V CT/1A - /5A • Caratteristiche tecniche CE4TB0PCL1 = 0,01A I = 5A I = 6A CE4TBDTCL1 cl. 1 Wh (EN 62053-21) CE4TBMTCL1 cl.2 varh (EN 62053-23)

  • Seite 28: Ingressi Digitali

    D43016 - MFD 548 -11/20 - 02 IM • Caratteristiche tecniche Ingressi digitali Tensione: 12-24V DC Corrente: Max. 10 mA Uscita impulsi Tipo: Optorelè con contatto SPST-NO libero da potenziale Tensione: Max. 27 V AC/DC Corrente: Max. 50 mA Condizioni di utilizzo Temperatura di funzionamento: (-25°C) ÷...

  • Seite 29: Technical Characteristics

    MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM 3x100/173...3x230/400V CAT III 3x100...3x400V CT/1A - /5A • Technical characteristics CE4TB0PCL1 = 0,01A I = 5A I = 6A CE4TBDTCL1 cl. 1 Wh (EN 62053-21) CE4TBMTCL1 cl.2 varh (EN 62053-23)

  • Seite 30: Digital Inputs

    D43016 - MFD 548 -11/20 - 02 IM • Technical characteristics Digital inputs Voltage: 12-24V DC Current: Max. 10 mA Pulse output Type: Optorelays with potential-free SPST-NO contact Voltage: Max. 27 V AC/DC Current: Max. 50 mA Operating conditions Operating temperature: (-25°C) ÷...

  • Seite 31: Caractéristiques Techniques

    MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM 3x100/173...3x230/400V CAT III 3x100...3x400V CT/1A - /5A • Caractéristiques techniques CE4TB0PCL1 = 0,01A I = 5A I = 6A CE4TBDTCL1 cl. 1 Wh (EN 62053-21) CE4TBMTCL1 cl.2 varh (EN 62053-23) BoÎtier...

  • Seite 32: Installation

    D43016 - MFD 548 -11/20 - 02 IM • Caractéristiques techniques Entrée numerique Tension: 12-24V DC Courant: Max. 10 mA Sortie impulsions Type: Optorelays avec contact SPST-NO libre de potentiel Tension: Max. 27 V AC/DC Courant: Max. 50 mA Conditions d' utilisation Température de fonctionnement:...

  • Seite 33: Technische Daten

    MFD 548 Three-phase energy meter D43016 - MFD 548 -11/20 - 02 IM 3x100/173...3x230/400V CAT III 3x100...3x400V CT/1A - /5A • Technische Daten CE4TB0PCL1 = 0,01A I = 5A I = 6A CE4TBDTCL1 cl. 1 Wh (EN 62053-21) CE4TBMTCL1 cl.2 varh (EN 62053-23) Gehäuse...

  • Seite 34: Digitaleingänge

    D43016 - MFD 548 -11/20 - 02 IM • Technische Daten Digitaleingänge Spannung: 12-24V DC Strom: Max. 10 mA Impulsausgang Typ: Optorelais mit SPST-NO Kontakt potentialfrei Spannung: Max. 27 V AC/DC Strom: Max. 50 mA Gebrauchsbedingungen Betriebstemperatur: (-25°C) ÷ (55°C) [-13°F ÷ 131°F] Lagertemperatur: (-25°C) ÷...

  • Seite 35: Características Técnicas

    MFD 548 D43016 - MFD 548 -11/20 - 02 IM Three-phase energy meter 3x100/173...3x230/400V CAT III 3x100...3x400V CT/1A - /5A • Características técnicas CE4TB0PCL1 = 0,01A I = 5A I = 6A CE4TBDTCL1 cl. 1 Wh (EN 62053-21) CE4TBMTCL1 cl.2 varh (EN 62053-23)

  • Seite 36: Entradas Digitales

    D43016 - MFD 548 -11/20 - 02 IM • Características técnicas Entradas digitales Tensión: 12-24V DC Corriente: Máx. 10 mA Salida impulsos Tipo: Opto-relé con contacto SPST-NO libre de potencial Tensión: Máx. 27 V AC/DC Corriente: Máx. 50 mA Condiciones de uso Temperatura de funcionamiento: (-25°C) ÷...
