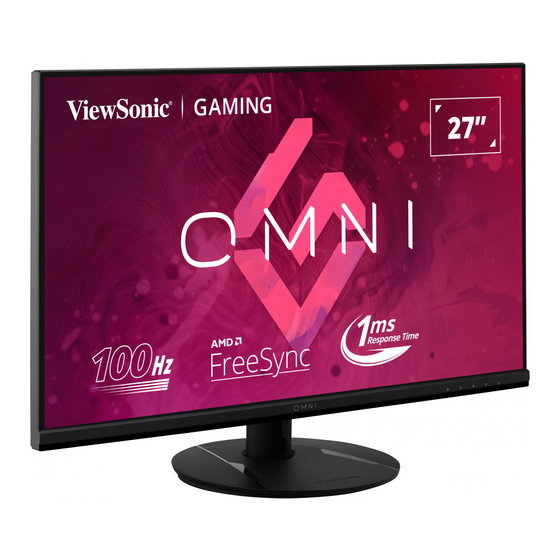

- Seite 1 VX2716 Anzeige Bedienungsanleitung Modell VS19053 P/N: VX2716...
- Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Lesen Sie diese Anweisungen vor Einsatz des Gerätes vollständig. • Bewahren Sie diese Anweisungen an einem sicheren Ort auf. • Beachten Sie sämtliche Warnungen, halten sich an sämtliche Anweisungen. • Mindestens 45 cm vom Display entfernt. • Lassen Sie einen Abstand von 10 cm rund um das Gerät, damit eine angemessene Belüftung gewährleistet bleibt. - Seite 4 • Falls Rauch, ungewöhnliche Geräusche oder ein merkwürdiger Geruch auftreten, schalten Sie das Display sofort aus und kontaktieren Ihren Händler oder ViewSonic. Das Display weiterhin zu nutzen, ist gefährlich. • Versuchen Sie niemals, die Sicherheitsfunktionen des geerdeten Netzsteckers außer Kraft zu setzen. Ein verpolungssicherer Stecker ist mit zwei Kontakten ausgestattet, von denen einer breiter als der andere ist.
- Seite 5 • Überlassen Sie alle Servicearbeiten qualifiziertem Servicepersonal. Service ist dann erforderlich, wenn das Gerät auf irgendeine Art und Weise beschädigt wurde, wie z.B. wenn das Stromkabel oder der Stecker beschädigt ist, wenn Flüssigkeit darüber gespritzt wurde oder wenn Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen ausgesetzt war oder wenn es fallen gelassen worden war.
-
Seite 6: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ............. 3 Inhalt ................6 Einleitung ..............8 Lieferumfang ......................8 Übersicht ........................9 Vorder- und Rückansicht ..................9 I/O-Anschlüsse ....................... 9 Grundeinstellungen ........... 10 Ständer installieren ....................10 Wandmontage ......................11 Sicherheitssteckplatz verwenden .................12 Verbindungen herstellen ........... 13 An Stromversorgung anschließen .................13 Externe Geräte anschließen .................14 Monitor verwenden .......... - Seite 7 Anhang ..............26 Technische Daten ....................26 Glossar ........................29 Problemlösung ......................34 Wartung ........................37 Allgemeine Vorsichtsmaßnahmen ................ 37 Bildschirm reinigen ....................37 Gehäuse reinigen ....................37 Blaulichtfilter und Augengesundheit ..............38 Pausen berechnen ....................38 Entfernte Gegenstände betrachten ..............38 Augen- und Nackenübungen ................. 38 Informationen zu Richtlinien und Service ....
-
Seite 8: Einleitung
Einleitung Lieferumfang • Monitor • Netzkabel • Videokabel • Schnellstartanleitung Hinweis: Mitgelieferte Netzkabel und Videokabel können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren örtlichen Händler. -
Seite 9: Übersicht
Übersicht Vorder- und Rückansicht I/O-Anschlüsse HDMI 1. AC IN 2. DisplayPort 3. HDMI 4. Audio Out Hinweis: Weitere Informationen über die Taste 1(«)/2/3/4/5( ) und ihre Funktionen finden Sie unter „Schnelltasten“ auf Seite 18. -
Seite 10: Grundeinstellungen
Grundeinstellungen Ständer installieren Hinweis: Platzieren Sie das Gerät auf einem flachen, stabilen Untergrund. Andernfalls könnte das Gerät umfallen und beschädigt werden und/ oder Verletzungen verursachen. -
Seite 11: Wandmontage
Wandmontage Hinweis: Nur UL-zertifizierte Wandmontagesets verwenden. 100 mm Standardabmessungen für Wandmontagesets finden Sie in der nachstehenden Tabelle. Maximale Lochmuster Schnittstellenauflage Schraubenspezifika- Padloch Belastbarkeit (B x H) (B x H x T) tionen und -quantität M4 x 10 mm 100 × 14 kg 115 ×... -
Seite 12: Sicherheitssteckplatz Verwenden
Sicherheitssteckplatz verwenden Schützen Sie Ihr Gerät vor Diebstahl, indem Sie eine Schlossvorrichtung zur Sicherung des Gerätes an einem festen Gegenstand verwenden. Zudem kann die Befestigung des Monitors an einer Wand oder einem festen Gegenstand mit einem Sicherheitskabel dabei helfen, das Gewicht des Monitors zu tragen, damit der Monitor nicht umkippen. -
Seite 13: Verbindungen Herstellen
Verbindungen herstellen Dieser Abschnitt erläutert die Verbindung des Monitors mit anderen Geräten. An Stromversorgung anschließen 1. Verbinden Sie das Netzteil mit dem Gleichspannungseingang an der Rückseitedes Gerätes. 2. Stecken Sie den Netzstecker in eine Steckdose. -
Seite 14: Externe Geräte Anschließen
Externe Geräte anschließen HDMI HDMI... -
Seite 15: Monitor Verwenden
Monitor verwenden Betrachtungswinkel anpassen Neigungswinkel anpassen Neigen Sie den Monitor auf den gewünschten Betrachtungswinkel nach vorne oder hinten (-5 bis 20 °). Hinweis: Stützen Sie den Ständer beim Anpassen sicher mit einer Hand, während Sie den Monitor mit der anderen Hand nach vorne oder hinten neigen. -
Seite 16: Gerät Ein- Und Ausschalten
Gerät ein- und ausschalten 1. Schließen Sie den Netzstecker an eine Steckdose an. 2. Schalten Sie den Monitor über die Ein-/Austaste ein. 3. Wenn Sie den Bildschirm wieder ausschalten möchten, drücken Sie die Ein-/ Austaste noch einmal. Hinweis: Der Monitor verbraucht weiterhin Strom, solange das Netzkabel an die Steckdose angeschlossen ist. -
Seite 17: Bedienfeldtasten Verwenden
Bedienfeldtasten verwenden Über die Bedienfeldtaste können Sie auf das Schnellmenü zugreifen, Schnelltasten aktivieren, durch das Bildschirmmenü navigieren und Einstellungen ändern. « 5( ) -
Seite 18: Schnellmenü
Schnellmenü Drücken Sie zum Aktivieren des Schnellmenüs die Taste 1( «) View Mode Standard FPS Game RTS Game MOBA Game Movie Text Mono Hinweis: Befolgen Sie den Tastenhinweis an der Seite des Bildschirms zur Auswahl der Option oder zur Konfiguration von Einstellungen. Menü... -
Seite 19: Schnelltasten
Schnelltasten Wenn das Bildschirmmenü ausgeblendet ist, können Sie über die Bedienfeldtasten schnell auf spezielle Funktionen zugreifen. Taste Beschreibung 1(«) + 2 Halten Sie die Tasten zum Freigeben/Sperren des Bildschirmmenüs gedrückt. Halten Sie beide Taste bei eingeblendetem Menü zum Sperren/ Freigeben des Bildschirmmenüs weitere 10 Sekunden gedrückt. OSD Lock/Unlock Locking OSD Press and hold for 10s... - Seite 20 Taste Beschreibung 2 + 3 Ein-/Austaste Halten Sie die Tasten zum Freigeben/Sperren der gedrückt. Halten Sie beide Taste bei eingeblendetem Menü zum Sperren/ Ein-/Austaste Freigeben der weitere 10 Sekunden gedrückt. Power Lock/Unlock Locking Power Button Press and hold for 10s to lock power Falls die Ein-/Austaste...
-
Seite 21: Einstellungen Konfigurieren
Einstellungen konfigurieren Allgemeine Aktionen 1. Drücken Sie zur Anzeige des OSD-Menüs die Taste 2/3/4. Input Audio Adjust ViewMode Color Adjust Manual Image Setup Menu Adjust Select HDMI DisplayPort 1920 x 1080 @ 60Hz 2. Drücken Sie zur Auswahl des Hauptmenüs 1( oder 2. - Seite 22 3. Drücken Sie zur Auswahl der gewünschten Menüoption 1( oder 2. Drücken Sie «) dann zum Aufrufen des Untermenüs die Taste 3. Input Audio Adjust ViewMode Color Adjust Manual Image Setup Menu Select Adjust Contrast/Brightness Contrast Color Temperature Brightness Color Space Color Range 1920 X 1080 @ 60Hz 4.
-
Seite 23: Bildschirmmenübaum
Bildschirmmenübaum Hauptmenü Untermenü Menüoption HDMI Input Select DisplayPort Volume (-/+, 0~100) Audio Adjust Mute Standard FPS Game RTS Game MOBA Game ViewMode Movie Text Mono Contrast (-/+, 0~100) Contrast/ Brightness Brightness (-/+, 0~100) sRGB Bluish Cool Native Color Temperature Warm (-/+, 0~100) Color Adjust User Color... - Seite 24 Hauptmenü Untermenü Menüoption Sharpness (-/+, 0/25/50/75/100) Blue Light Filter (-/+, 0~100) Aspect Ratio 16:9 16:10 Manual Image Overscan Adjust (-/+, 0/10/20/30/40/50/60/70/80/9 Black Stabilization 0/100) Advanced DCR (-/+, 0/25/50/75/100) Standard Response Time Advanced Ultra Fast English Français Deutsch Español Italiano Suomi Svenska Language Русский...
- Seite 25 Hauptmenü Untermenü Menüoption OSD Background Power Indicator Auto Power Off 30 minutes 45 minutes Sleep 60 minutes 120 minutes Setup Menu Standard ECO Mode Optimize Conserve Auto Detect Power Off Power Button Screen Off DDC/CI Memory Recall...
-
Seite 26: Anhang
Anhang Technische Daten Element Kategorie Technische Daten IPS type, Color a-Si TFT, Aktivmatrix 1920 x 1080 LCD; 0,3114 (H) x 0,3114 (V) mm Pixelabstand Anzeigegröße 69 cm (27 in) Farbfilter Vertikaler RGB-Streifen Glasoberfläche Blendfrei (Haze 25%), Beschichtung (3H) TMDS digital (100 Ω) Eingangssignal Videosync HDMI (v. - Seite 27 Element Kategorie Technische Daten Empfohlen 1920 x 1080 bei 60 Hz • 1920 x 1080 bei 50, 60, 75, 100 Hz • 1680 x 1050 bei 60 Hz • 1600 x 1200 bei 60 Hz • 1600 x 900 bei 60 Hz •...
- Seite 28 Stellen Sie die Grafikkarte Ihres Computers nicht so ein, dass die empfohlenen Timing-Modi überschritten werden; andernfalls kann es zu irreparablen Beschädigungen des Anzeigegerätes kommen. Bitte verwenden Sie nur das Netzteil von ViewSonic® oder von einer autorisierten Quelle. Die Testbedingung erfüllt EEI-Standards.
-
Seite 29: Glossar
Glossar Dieser Abschnitt beschreibt das Standardglossar der in allen LCD-Displaymodellen verwendeten Begriffe. Alle Begriffe sind alphabetisch aufgelistet. Hinweis: Einige Begriffe treffen auf Ihren Monitor möglicherweise nicht zu. Advanced DCR (Erweitertes DCR) Fortschrittliche DCR-Technologie erkennt das Bildsignal automatisch und steuert Helligkeit und Farbe der Hintergrundbeleuchtung auf intelligente Weise, damit Schwarz in dunklen Szenen noch schwärzer und Weiß... - Seite 30 Color Adjust (Farbeinst.) Bietet verschiedene Modi zur Farbanpassung, mit denen Sie die Farbeinstellungen ganz nach Bedarf anpassen können. Color Range (Farbbereich) Der Monitor kann den Farbbereich des Eingangssignals automatisch erkennen. Sie können die Farbbereich-Optionen manuell auf den richtigen Farbbereich einstellen, falls die Farben nicht richtig angezeigt werden. Optionen Beschreibung Auto...
- Seite 31 Information (Informationen) Zeigt den Timing-Modus (Videosignaleingang) von der Grafikkarte im Computer, die LCD-Modellnummer, die Seriennummer und die URL der ViewSonic®-Webseite. Anweisungen zum Ändern von Auflösung und Bildwiederholfrequenz (vertikale Frequenz) finden Sie in der Bedienungsanleitung Ihrer Grafikkarte. Hinweis: VESA 1024 x 768 bei 60 Hz bedeutet beispielsweise, dass die Auflösung 1024 x 768 und die Bildwiederholfrequenz 60 Hz...
- Seite 32 Overscan Meint ein abgeschnittenes Bild am Ihrem Bildschirm. Eine Einstellung an Ihrem Monitor vergrößert Filminhalt, sodass Sie die äußersten Ränder des Films nicht sehen können. Power Button (Ein-/Austaste) Unter der Option Ein-/Austaste können Nutzer „Abschalten“ und „Bildschirm aus“ wählen, um zu bestimmen, was geschieht, wenn der Nutzer die Ein-/ Austaste am Monitor drückt.
- Seite 33 Sharpness (Bildschärfe) Passen Sie hierüber die Bildqualität des Monitors an. ViewMode (Ansichts-modus) Die einzigartige Funktion „ViewMode (Ansichts-modus)“ von ViewSonic bietet „Game (Spiel)“-, „Movie (Film)“-, „Web“-, „Text“-, „MAC“- und „Mono“-Voreinstellungen. Diese Voreinstellungen wurde speziell zur Gewährleistung eines optimierten Anzeigeerlebnisses bei verschiedenen Bildschirmanwendungen geschaffen.
-
Seite 34: Problemlösung
Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des Monitors auftreten könnten. Problem Lösungsvorschläge • Achten Sie darauf, den Monitor über die Ein-/ Gerät lässt sich nicht Austaste einzuschalten. einschalten • Achten Sie darauf, dass das Netzkabel richtig und sicher mit Monitor und Steckdose verbunden ist. - Seite 35 Problem Lösungsvorschläge Die Bildschirmanzeige ist • Passen Sie die horizontalen und vertikalen nicht richtig zentriert. Bedienelemente über das Bildschirmmenü an. • Prüfen Sie das Seitenverhältnis. • Setzen Sie den Monitor auf die Werkseinstellungen zurück. Der Bildschirm erscheint • Stellen Sie sicher, dass Blue Light Filter gelblich (Blaulichtfilter) auf Off (Aus) gesetzt ist.
- Seite 36 Problem Lösungsvorschläge Mit dem Monitor • Überzeugen Sie sich davon, dass das USB-Kabel verbundene USB-Geräte richtig angeschlossen ist. funktionieren nicht • Versuchen Sie, einen anderen USB-Anschluss zu verwenden (falls zutreffend). • Einige USB-Geräte erfordern eine höhere Stromstärke; verbinden Sie das Gerät direkt mit dem Computer.
-
Seite 37: Wartung
• ViewSonic® empfiehlt keine ammoniak- oder alkoholhaltigen Reiniger für Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Monitors beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden. -
Seite 38: Blaulichtfilter Und Augengesundheit
Blaulichtfilter und Augengesundheit Blue Light Filter (Blaulichtfilter) blockiert für ein komfortableres Anzeigeerlebnis intensives blaues Licht. Beachten Sie bei Verwendung Ihres Monitors bitte Folgendes: • Längeres Betrachten von Computerbildschirmen kann Augenreizungen verursachen. Zur Reduzierung dieser Effekte sollten Sie regelmäßige Pausen einlegen und Ihre Augen entspannen. •... -
Seite 39: Informationen Zu Richtlinien Und Service
Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. -
Seite 40: Rohs2-Konformitätserklärung
Folgende Informationen gelten nur für EU-Mitgliedstaaten: Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/ EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss. -
Seite 41: Indische Beschränkung Zu Gefährlichen Stoffen
Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik. -
Seite 42: Hinweise Zum Urheberrecht
Haftungsausschluss: Die ViewSonic® Corporation haftet nicht für technische oder inhaltliche Fehler sowie für Auslassungen dieser Dokumentation. Ferner übernimmt die ViewSonic Corporation keine Haftung für Folgeschäden, die durch Einsatz der Begleitmaterialien oder Nutzung und Leistung des Produktes entstehen. Im Zuge ständiger Qualitätsverbesserung behält sich die ViewSonic® Corporation vor, technische Daten des Produktes ohne Vorankündigung zu ändern. -
Seite 43: Kundendienst
Beachten Sie für technischen Support oder Produktservice die nachstehende Tabelle oder wenden Sie sich an Ihren Händler. Hinweis: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) India www.viewsonic.com/hk-en/ www.viewsonic.com/in/... -
Seite 44: Eingeschränkte Garantie
Sie Abschnitt „Was die Garantie nicht abdeckt“). So lange gilt die Garantie: Bei ViewSonic®-Anzeigegeräten gilt eine 1- bis 3-jährige Garantie – abhängig vom Land, in dem das Gerät erworben wurde. Die Garantie deckt ab Datum des Erstkaufes sämtliche Teile einschließlich der Lichtquelle sowie sämtliche Lohnkosten ab. - Seite 45 • Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
- Seite 46 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
- Seite 47 C0 M91 Y72 K24 Process Color C0 M0 Y0 K100 Process Color C0 M91 Y72 K24 Process Color Pantone Black C Spot Color Pantone 187 C Spot Color...
