Lithium-Ionen-Speichersystem
Betriebsanleitung V. 1.0
US5000 | Bedienungsanleitung
Artikelnummer: AKPLX148100CXA5U
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Effekta US5000

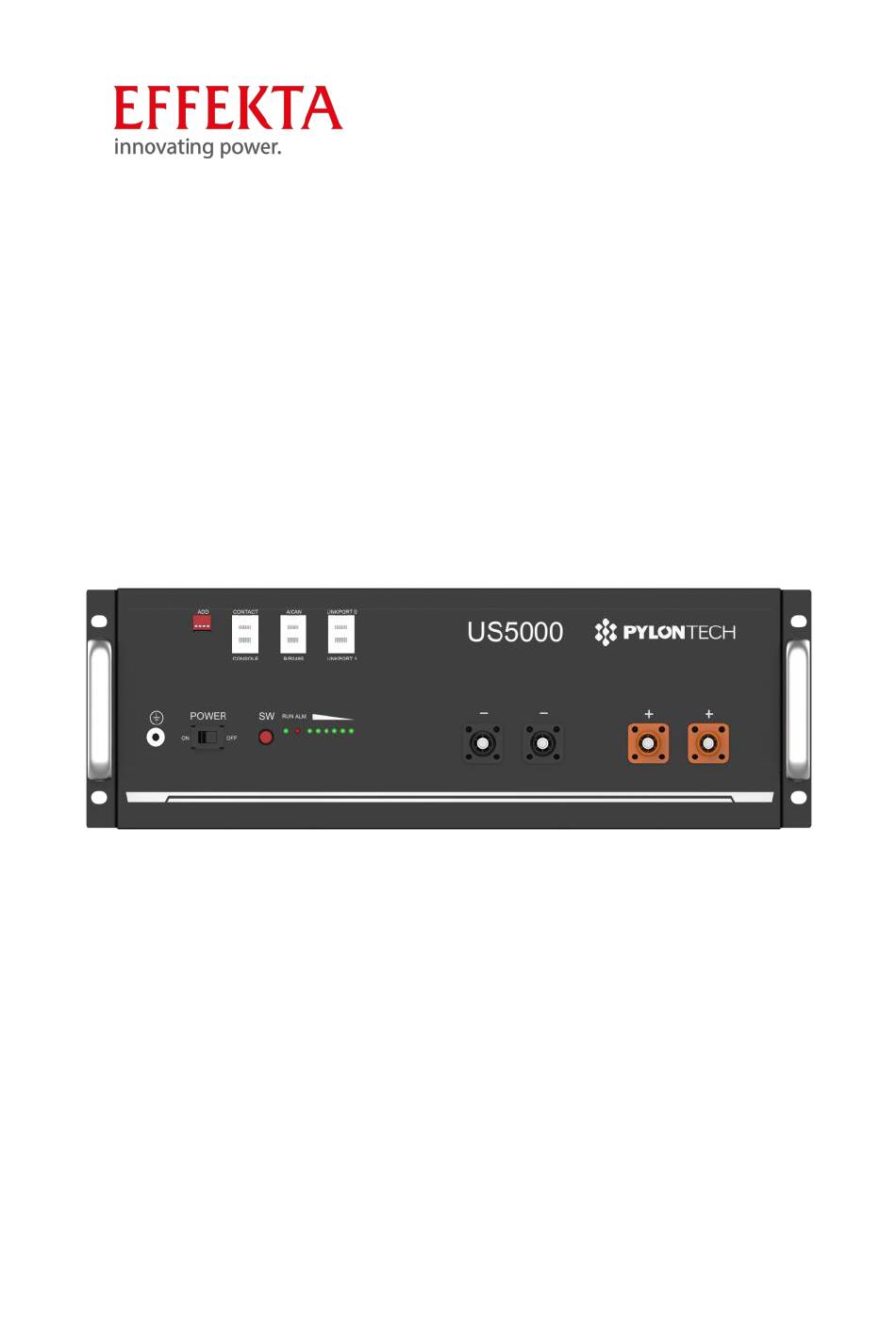

  • Seite 1 Lithium-Ionen-Speichersystem Betriebsanleitung V. 1.0 US5000 | Bedienungsanleitung Artikelnummer: AKPLX148100CXA5U...
  • Seite 2 US5000 | Bedienungsanleitung Diese Anleitung beschreibt das Gerät US5000 der Firma Pylontech. Vor dem Einbau der Batterie muss diese Anleitung durchgelesen und während des Einbauvorgangs sorgfältig befolgt werden. Bei Unklarheiten wenden Sie sich bitte sofort an Ihren Händler für Ratschläge und Hilfestellungen.

  • Seite 3: Inhaltsverzeichnis

    US5000 | Bedienungsanleitung Inhaltsverzeichnis SICHERHEITSVORKEHRUNGEN ............5 OR DEM NSCHLIEßEN ............6 EDIENUNG ................7 EINLEITUNG ..................8 2.1 M :..................9 ERKMALE 2.2 T ..............11 ECHNISCHE ATEN 2.3 E AX - PV-W INSTELLUNGEN FÜR DIE ECHSELRICHTER ..... 13 2.4 E...
  • Seite 4 US5000 | Bedienungsanleitung 5.1 V RS485 ............35 ERWENDUNG VON 5.2 V CAN .............. 37 ERWENDUNG VON FEHLERSUCHE ................38 6.1 P : ..........38 ROBLEMERKENNUNG JE NACHDEM 6.2 S CHRITTE ZUR ROBLEMERKENNUNG .......... 38 6.3 D : .... 40 ATTERIE LÄSST SICH NICHT LADEN ODER ENTLADEN...

  • Seite 5: Sicherheitsvorkehrungen

    US5000 | Bedienungsanleitung 1. Sicherheitsvorkehrungen HINWEIS 1) Vor Einbau und Bedienung der Batterie muss die Bedienungsanleitung (im Zubehör) unbedingt sorgfältig gelesen werden. Bei Nichtbeachtung dieses Hinweises oder der in dem vorliegenden Dokument enthaltenen Anweisungen bzw. Warnungen besteht die Gefahr eines Stromschlags, einer schweren Verletzung oder Lebensgefahr oder einer Beschädigung der Batterie, wodurch sie möglicherweise...

  • Seite 6: Vor Dem Anschließen

    US5000 | Bedienungsanleitung WARNUNG Vor dem Anschließen 1) Nach dem Auspacken zuerst Produkt und Packliste überprüfen. Bei Beschädigung des Produkts oder Fehlen von Teilen den Einzelhändler benachrichtigen. 2) Vor Einbau vom Netz trennen und darauf achten, dass sich die Batterie in der Stellung “Aus“ befindet.

  • Seite 7: Bedienung

    US5000 | Bedienungsanleitung 1.2 Bedienung 1) Muss die Batterie an einen anderen Ort gebracht oder instandgesetzt werden, so muss sie von der Stromversorgung getrennt und komplett heruntergefahren werden. 2) Es ist untersagt, die Batterie an einen anderen Batterietyp anzuschließen. 3) Vor der Inbetriebnahme muss die Ladespannung und Entladespannung am Wechselrichter bzw.

  • Seite 8: Einleitung

    US5000 | Bedienungsanleitung 2. Einleitung Bei US5000 handelt es sich um eine Lithium-Eisenphosphat-Batterie, eines der von der Firma Pylontech entwickelten und hergestellten innovativen Energiespeichergeräte, das zur Unterstützung einer zuverlässigen Stromversorgung bei verschiedenen Arten von Geräten und Systemen verwendet werden kann. US5000C eignet sich insbesondere bei Anwendungen mit hohen Leistungen, bei beengten Einbauraumverhältnissen, eingeschränkter Tragfähigkeit und langer...

  • Seite 9: Merkmale

    US5000 | Bedienungsanleitung 2.1 Merkmale: ▪ Das Gesamtmodul ist schadstofffrei, verunreinigungsfrei und umweltfreundlich. Das Kathodenmaterial besteht aus LiFePO4, das sicher ▪ betrieben werden kann und eine lange Zyklen-Lebensdauer aufweist. Das Batteriemanagementsystem (BMS) verfügt über ▪ Schutzfunktionen, u.a. gegen Tiefentladung, Überladung, Überstrom und Über-/Untertemperatur.
  • Seite 10 US5000 | Bedienungsanleitung US5000>US3000C/US2000C>U3000/US2000 Verwenden Sie für denselben Batterietyp immer den, mit dem neuesten Produktionsdatum als Master. *Anwendung mit verschiedenen Batterietypen: Master-Batterie 1. US5000 Slave-Batterie 2. ~ 8. US5000/US3000C/US2000C/ US3000/US2000 Slave-Batterie 9. ~ 16. US5000/US3000C/US2000C...

  • Seite 11: Technische Daten

    US5000 | Bedienungsanleitung 2.2 Technische Daten...
  • Seite 12 US5000 | Bedienungsanleitung Grundparameter US5000 Nennspannung (V) Nennkapazität (Wh) 4800 Nutzbare Kapazität (Wh) 4560 Abmessungen (mm) 442x420x161 Gewicht (kg) 39,7 Entladungsspannung (V) 45,5 ~ 53,2 Empfohlene Entladespannung 47,5V Ladespannung (V) 52,5 ~ 53,2 Empfohlene Ladespannung 53,0V Empfohlener Lade-/Entladestrom Max. Lade-/Entladestrom...

  • Seite 13: Einstellungen Für Die Ax - Pv-Wechselrichter

    US5000 | Bedienungsanleitung 2.3 Einstellungen für die AX - PV-Wechselrichter Wenn Sie diesen Lithium Speicher mit dem PV – Wechselrichter der AX – Serie betreiben müssen folgende Parameter eingestellt werden. Menü Punkt Einstellung Erklärung Gesamtladestrom Akkumulator Typ Rücksprung zum Netzbetrieb (Batterie fast entladen) Rücksprung zum...

  • Seite 14: Erläuterung Der Geräteschnittstellen

    US5000 | Bedienungsanleitung 2.4 Erläuterung der Geräteschnittstellen In diesem Abschnitt wird die Front- und Rückplatte mit den Schnittstellenfunktion ausführlich beschrieben. US5000 Frontplattenschnittstelle Ein-/Aus-Schalter (power switch) EIN: Einschalten. AUS: Ausschalten. Zur Lagerung oder zum Versand. Start (start) Einschalten: Drücken Sie mehr als 0,5 Sekunden, um das Batteriemodul zu starten Ausschalten: Drücken Sie mehr als 0,5 Sekunden, um den Akku...
  • Seite 15 US5000 | Bedienungsanleitung ADD Schalter (ADD) ! Achtung dieser Schalter ist verdreht angeordnet.! ADD-Schalter: 4 ADD-Schalter, mit DIP 1 werden unterschiedliche Baudraten eingestellt (0 bedeutet 115200, 1 bedeutet 9600). Stellung auf AUS, bedeutet "0". Stellung auf EIN (ON), bedeutet "1". Mit“0000”...
  • Seite 16 US5000 | Bedienungsanleitung RJ45 Kontaktschnittstelle mit 1 Digitaleingang, 3 Ausgängen. Pin1 Eingang, passives Signal. On: Batterie ausschalten. Off: normal. Pin2 Pin3 Ausgang 1. On: Laden anhalten. Pin4 Pin5 Ausgang 2. On: Entladen anhalten. Pin6 Pin7 Ausgang 3. On: BMS Fehler.
  • Seite 17 US5000 | Bedienungsanleitung Belegung Pins RJ45-Anschluss A/CAN B/RS485 Pin1 Diese Pins müssen offen (nicht angeschlossen) sein. Pin2 Wenn nicht, kann dies die BMS- Funktion beeinflussen Pin3 Pin4 CAN-H CAN-H (single group) Pin5 CAH-L CAN-L (single group) Pin6 CAN-GND CAN-GND (single group)
  • Seite 18 US5000 | Bedienungsanleitung LED-Statusanzeigen ▪ RUN-Leuchte: grünes Dauerlicht beim Laden und Blinklicht beim Entladen. ALM-Lampe: rotes Blinklicht bei Alarm und helles Dauerlicht ▪ bei Gerätefehler oder -schutz; SOC: Batteriekapazitätsanzeige - 6 grüne Lampen, die jeweils ▪ 16,6% Kapazität entsprechen. Erläuterung der LED-Anzeigen...

  • Seite 19: Anleitung Sicherer Umgang Mit Lithium-Akkus

    US5000 | Bedienungsanleitung BMS-Funktion Schutz und Alarm Verwaltung und Überwachung Ende Laden/Entladen Ausgleich Zellen Überspannung Laden Intelligentes Lademodell Überstrom Laden/Entladen Stromgrenzwert Laden/Entladen Kapazitätsrückhaltevermögen Über-/Untertemperatur berechnen Kurzschluss Administratorbildschirm Verpolung Betriebsaufzeichnung Soft-Start des Inverters 3. Anleitung sicherer Umgang mit Lithium-Akkus 3.1 Symbolerklärung...

  • Seite 20: Werkzeuge

    US5000 | Bedienungsanleitung 3.2 Werkzeuge Für die Installation des Batteriesatzes werden folgende Werkzeuge benötigt: Drahtschneider Modulare Crimpzange Schraubendreher HINWEIS Zur Vermeidung von Stromschlägen oder Kurzschlüssen ordnungsgemäß isolierte Werkzeuge verwenden. Stehen keine isolierten Werkzeuge zur Verfügung, so sind alle frei liegenden metallischen Oberflächen der zur Verfügung stehenden Werkzeuge außer der Spitze mit Isolierband abzukleben.

  • Seite 21: Installation

    US5000 | Bedienungsanleitung 4. Installation 4.1 Inhalt der Packung Auspacken und Überprüfung der Packliste 1) Batteriemodulpackung: Zwei Netzkabel sowie ein Kommunikationskabel pro Batteriepackung: Erdungskabel: 1000...

  • Seite 22: Einbauort

    US5000 | Bedienungsanleitung 2) Für den Anschluss der Batterie an den Wechselrichter: Zwei lange Netzkabel (peak Strombelastung 120A, Dauerbelastung 100A) sowie ein Kommunikationskabel pro Speichersystem: HINWEIS Diese drei langen Kabel sind NICHT in der Batteriepackung enthalten, sie befinden sich in einem zusätzlichen kleinen Kabelkarton.
  • Seite 23 US5000 | Bedienungsanleitung Die Umgebungstemperatur liegt im Bereich von 0°C bis 50°C. ▪ Das Speichersystem darf nur an einem sauberen, staubfreien ▪ und trockenen Ort installiert werden Es gibt für Batteriemodule keine vorgeschriebenen ▪ Belüftungsanforderungen, aber vermeiden Sie bitte die Installation in beengten Räumen.

  • Seite 24: Schutzleiter

    US5000 | Bedienungsanleitung 4.3 Schutzleiter Die Batteriemodule müssen mit einem Kabel von mindestens 6 mm² (10AWG / gelb-grün) geerdet werden. Auf eine niederohmige Verbindung achten. Installieren Sie ein Erdungskabel am Erdungspunkt der Module.

  • Seite 25: Einbau

    US5000 | Bedienungsanleitung 4.4 Einbau A. Batteriemodule im Schrank anbringen und verkabeln:...
  • Seite 26 US5000 | Bedienungsanleitung 1. Batterie im Schrank anbringen und verschrauben. 2. Schutzleiter anschließen. 3. Batteriemodule mit den beiliegenden Kabeln verbinden. 4. Kabel an Wechselrichter anschließen (über Sicherung).
  • Seite 27 US5000 | Bedienungsanleitung Die Strombelastung der Batteriekabel beträgt 100A. Ist der Strom pro Batteriestrang größer als 100A, sind pro Strang zwei Batteriekabel zu verwenden.

  • Seite 28: Einschalten

    US5000 | Bedienungsanleitung B. Einschalten Alle Batteriekabel und Kommunikationskabel nochmals überprüfen. Powerschalter einschalten (ON) Alle Batteriemodule einschalten, woraufhin die LED „RUN“ grün leuchtet: (1) Das Modul, bei dem Link Port 0 leer ist, ist das Master- Batteriemodul, während die anderen Slave-Batterien sind.

  • Seite 29: Ausschalten

    US5000 | Bedienungsanleitung Leuchten alle Batterie-LEDs auf und gehen dann wieder aus, so bedeutet dies, dass das Batteriesystem in Ordnung ist und funktioniert. Hinweis: a) Nach dem Einschalten des Batteriemoduls dauert es 3 Sekunden, bis die Softstartfunktion aktiviert ist. Nach dem Softstart ist die Batterie betriebsbereit.

  • Seite 30: Einbau Mit Halterung (Vorgang Für Us5000 Entspricht Dem Einbau Von Us2000C Und Us3000C)

    US5000 | Bedienungsanleitung D. Einbau mit Halterung (Vorgang für US5000 entspricht dem Einbau von US2000C und US3000C). 1) Die 2 Laschen an der Batterie abschrauben.
  • Seite 31 US5000 | Bedienungsanleitung 2) 12 Schrauben herausschrauben. 3) Batterie in die zwei Halter an der Vorder- und Rückseite einsetzen. 4) Die Halter (vorne und hinten) bis an das Ende der Anschlagkante schieben.
  • Seite 32 US5000 | Bedienungsanleitung Die vier Führungsstifte und Aufnahmebohrungen übereinander anordnen und die Batterien übereinanderstapeln. Anschließend mit den vier Klammern verriegeln.
  • Seite 33 US5000 | Bedienungsanleitung Maximal drei Batterien können waagrecht übereinandergestapelt werden.
  • Seite 34 US5000 | Bedienungsanleitung Eine oder zwei Batterien können senkrecht gestapelt werden: Die Kabelanschlüsse und der Start des Batteriesystems erfolgen analog zum Schrankeinbau.

  • Seite 35: Multigruppenmodus

    US5000 | Bedienungsanleitung HINWEIS ⚫ Beim Einschalten des Systems wird bei Vorliegen von Netzspannung zunächst der Wechselrichter eingeschaltet, um zu verhindern, dass Stromimpulse des Wechselrichters die Batteriebank nachteilig beeinflussen. ⚫ Zum Schutz des Systems sollte zwischen der Batteriebank und dem Wechselrichter ein Leitungsschutzschalter zwischengeschaltet werden.
  • Seite 36 US5000 | Bedienungsanleitung R: Ist die Baudrate welche RS485 benötigt. Alle Master-Batterien müssen die gleiche Baudrate haben. 4) Nachdem alle Batterien angelaufen sind und der Summer der Hauptbatterie in Gruppe 1 dreimal klingelt. Bedeutet, dass alle Gruppen online sind. Die Unterbrechung jedes RS485-Befehls muss mindestens ≥ 1 s...

  • Seite 37: Erwendung Von Can

    US5000 | Bedienungsanleitung 5.2 Verwendung von CAN Schließen Sie zuerst die Batteriekabel (Powerkabel) an. 1) Durch jedes Kabelpaar dürfen maximal 100 A Strom fließen. Schließen Sie genügend Kabelpaare an, basierend auf der Berechnung des Systemstroms. 2) Eine geeignete Sicherung zwischen Batteriesystem und Wechselrichter ist erforderlich.

  • Seite 38: Fehlersuche

    US5000 | Bedienungsanleitung 6. Fehlersuche 6.1 Problemerkennung je nachdem: 1) Ob der Akku eingeschaltet werden kann oder nicht 2) Wenn die Batterie eingeschaltet ist, prüfen Sie, ob das rote Licht aus ist, blinkt oder leuchtet 3) Wenn das rote Licht aus ist, prüfen Sie, ob der Akku geladen / entladen werden kann oder nicht.
  • Seite 39 US5000 | Bedienungsanleitung Stromversorgungsseite ändern. d) Hochspannung: Liegt die Ladespannung über 54V, so wird der Batterieschutz eingeschaltet. Lösung: Überprüfen, ob die Spannung zu hoch ist oder nicht. Falls ja, Einstellungen auf der Spannungsversorgungsseite ändern. e) Niedrigspannung: Wird die Batterie auf 44,5V oder darunter entladen, so wird der Batterieschutz eingeschaltet.

  • Seite 40: Die Batterie Lässt Sich Nicht Laden Oder Entladen

    US5000 | Bedienungsanleitung kommt, bedeutet dies, dass das Modul einsatzbereit ist. 4) Summer ertönt und ALM leuchtet rot g) Fehlerhaftes Anschließen der Kabel. Lösung: Schalten Sie alle Batterien und Wechselrichter aus. Schalten Sie den Trennschalter aus. Überprüfen Sie die Kabelverbindung und ziehen Sie alle Stromkabel ab.

  • Seite 41: Summer Ertönt

    US5000 | Bedienungsanleitung 6.4 Summer ertönt: Vorsicht Summer weisen auf einen fehlerhaften Zustand mit hohem Risiko hin a) Polarität der Batteriekabel (Powerkabel vertauscht. Lösung: Schalten Sie alle Batterien und Wechselrichter aus. Leistungsschalter abklemmen. Überprüfen Sie die Kabelverbindung und ziehen Sie alle Stromkabel ab.

  • Seite 42: Notfälle

    US5000 | Bedienungsanleitung 7. Notfälle 1) Auslaufende Batterien Wenn aus dem Akku Elektrolyt austritt, vermeiden Sie den Kontakt mit der austretenden Flüssigkeit oder dem austretenden Gas. Wenn jemand der ausgetretenen Substanz ausgesetzt ist, führen Sie sofort die unten beschriebenen Maßnahmen aus.

  • Seite 43: Bemerkungen

    US5000 | Bedienungsanleitung 4) Beschädigte Batterien Beschädigte Batterien sind gefährlich und müssen mit größter Sorgfalt behandelt werden. Sie sind nicht gebrauchsfähig und können eine Gefahr für Personen oder Sachwerte darstellen. Wenn der Akku beschädigt zu sein scheint, verpacken Sie ihn wieder in die Originalverpackung und senden Sie ihn an einen autorisierten Händler zurück.
  • Seite 44 US5000 | Bedienungsanleitung Lagerung, Wartung und Erweiterung 1) Es ist erforderlich, die Batterie mindestens einmal alle 6 Monate aufzuladen. Bei dieser Ladungswartung ist darauf zu achten, dass der SOC-Wert höher als 90% ist. 2) Jedes Jahr nach der Installation. Es wird empfohlen, den Anschluss des Netzsteckers, den Erdungspunkt, das Netzkabel und die Schrauben zu überprüfen.
  • Seite 45 US5000 | Bedienungsanleitung...
  • Seite 46 US5000 | Bedienungsanleitung...
  • Seite 47 US5000 | Bedienungsanleitung...
  • Seite 48 US5000 | Bedienungsanleitung Rheinwaldstraße 34, 78628 Rottweil Tel: 0741 174510 Mail: info@effekta.com...
