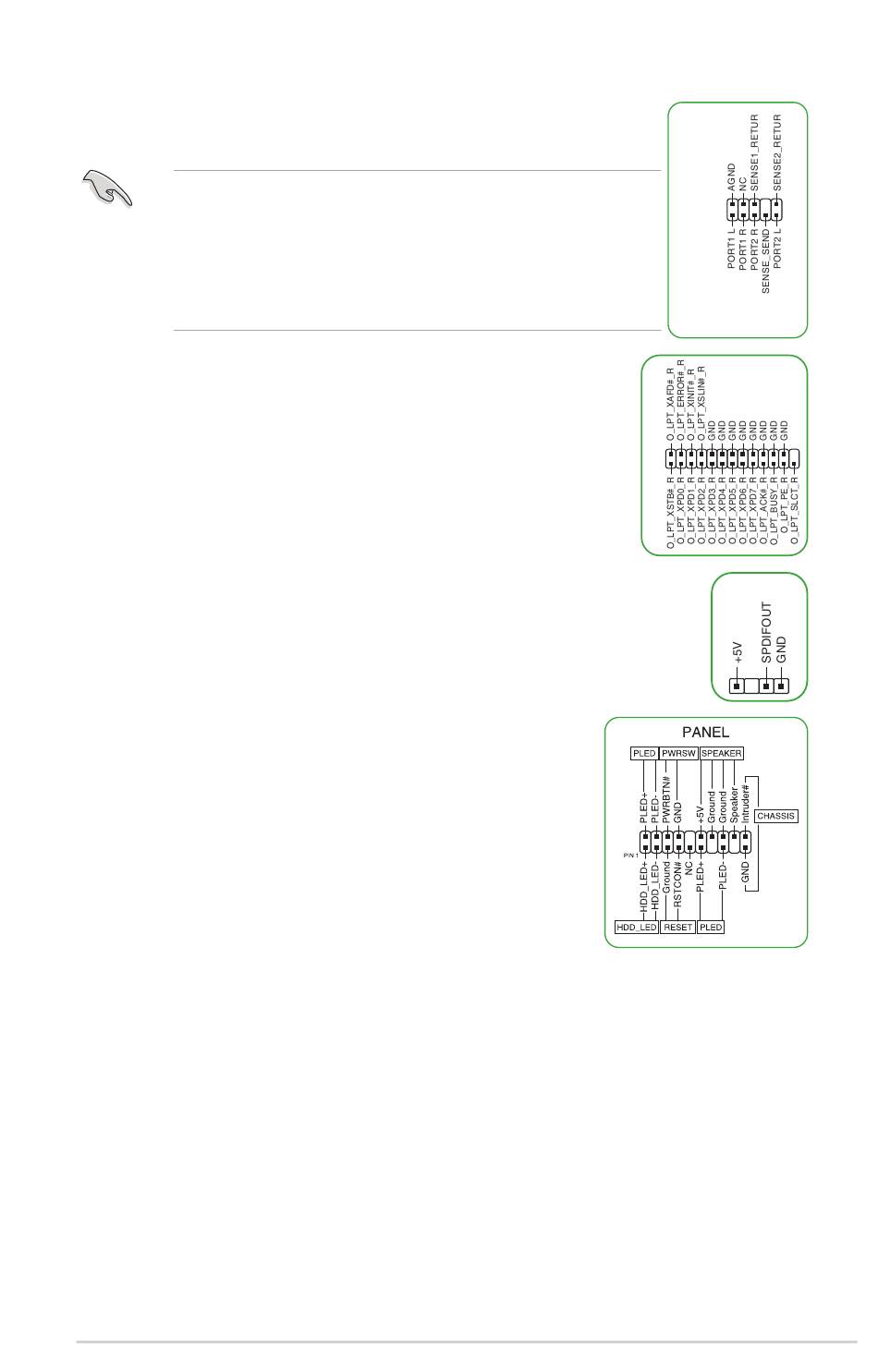

16. Frontblenden-Audio-Header
Dieser Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A-Modul, das HD
Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden-
Audio-E/A-Modul-Kabels mit diesem Header.
•
Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul
mit diesem Header zu verbinden, um die High-Definition Audio-
Funktionen dieses Motherboards zu nutzen.
•
Wenn Sie ein High-Definition Frontblenden-Audiomodul mit diesem
Header verbinden möchten, stellen Sie den Frontblendentyp im BIOS-
Setup auf [HD Audio]. Standardmäßig ist dieser Header auf [HD Audio]
eingestellt.
17. LPT-Header
Der LPT (Line Printing Terminal)-Header unterstützt Geräte wie z. B. Drucker.
LPT ist normiert als IEEE 1284, welches die parallele Port-Schnittstelle auf IBM
PC-kompatiblen Computern ist.
18. S/PDIF-Ausgangs-Header
Dieser Header ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF)-
Anschluss. Verbinden Sie das Kabel des S/PDIF-Ausgangsmoduls mit diesem Header
und installieren Sie dann das Modul in einer Steckplatzöffnung an der Rückseite des
Systemgehäuses.
19. System-Panel-Header
Dieser Header unterstützt mehrere Funktionen für am Gehäuse
befestigte Geräte.
•
Systembetriebs-LED (4-polig PLED)
Dieser 4-polige Header ist für die Systembetriebs-LED. Verbinden
Sie das Kabel der Gehäusebetriebs-LED mit diesem Header. Die
Systembetriebs-LED leuchtet, wenn Sie das System einschalten,
und blinkt, wenn sich das System im Schlafmodus befindet.
•
Festplattenaktivitäts-LED (2-polig HDD_LED)
Dieser 2-polige Header ist für die Festplattenaktivitäts-LED.
Verbinden Sie das Kabel der Festplattenaktivitäts-LED mit
diesem Header. Die Festplatten-LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die
Festplatte geschrieben werden.
•
Systemlautsprecher (4-polig Lautsprecher)
Dieser 4-polige Header ist für den am Gehäuse befestigten Systemlautsprecher. Der
Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören.
•
ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWRSW)
Dieser Header ist für die Ein-/Austaste des Systems. Durch Drücken des Netzschalters wird
das System eingeschaltet oder wechselt das System in den Sparmodus oder Soft-Aus-Modus,
je nach den Einstellungen des Betriebssystems. Drücken Sie den Netzschalter länger als vier
Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet.
•
Reset-Taste (2-polig RESET)
Dieser 2-polige Header ist für die am Gehäuse befestigte Reset-Taste, über die das System ohne
Ausschalten neu gestartet wird.
PRIME B660M-A D4
AAFP
HD-audio-compliant
pin definition
PIN 1
SPDIF_OUT
1-5
