Comfort strawalogiX RT-STA + EGO-M30 Regelantriebe 230 V
vorverdrahtet
Selbstständige Inbetriebnahme EGO-M30 Regelantrieb
Der EGO geht selbstständig in Betrieb, wenn durch Wärmeanforderung des Raumtemperaturreglers elektrische Spannung
angelegt wird. Dann beginnt die Initialisierung (Ermitteln der Funktionsparameter), die LED blinkt blau.
Nach etwa zwei Minuten ist die Initialisierung beendet. Der EGO beginnt den hydraulischen Abgleich, die LED blinkt grün.
Hinweis:
Der EGO erkennt, wenn Spannung an einen nicht montierten EGO angelegt wird.
Die Initialisierung wird nicht begonnen. Der EGO blinkt gelb.
In diesem Fall den EGO stromlos schalten, auf ein Thermostatventil montieren und wieder Spannung anlegen.
Die Initialisierung beginnt danach automatisch.
Statusmeldungen und Betriebszustände
LED-Code
Grün
blinkend
Blau
blinkend
Gelb
blinkend
Rot
doppelt blinkend
Rot
blinkend
Manuelle Initialisierung
Wenn der EGO auf ein anderes Ventil montiert wurde, muss er neu initialisiert werden. Dies kann jederzeit manuell ausgelöst
werden. Der Start eines einzelnen EGO's kann bspw. vom Raumtemperaturregler aus erfolgen (Umschalten Min- und Max-
Temperatur). Der Start mehrerer EGO's gleichzeitig kann bspw. von der Klemmleiste aus erfolgen (Sicherung oder Stecker).
Zum Starten an den stromlosen EGO für < 10 Sekunden Spannung anlegen.
Erneut für < 10 Sekunden Spannung anlegen. Nochmals Spannung anlegen und nicht mehr stromlos schalten.
Spülen des Ventils
In festgelegten Abständen wird das Thermostatventil einmal vollständig geöffnet und geschlossen und der Strömungsbereich von
möglichen Schmutzpartikeln gereinigt.
Vorlauftemperaturbegrenzung
Wird am Vorlauftemperatursensor eine Temperatur > 60 °C gemessen, schließt der EGO das Thermostatventil dieses
Heizkreises, um Schäden an der Flächenheizung vorzubeugen. Die LED blinkt rot langsam zweimal. Sinkt die Vorlauftemperatur
unter diesen Maximalwert, geht der EGO nach kurzer Zeit selbstständig wieder in den Regelbetrieb über.
Hinweis
Die Vorlauftemperaturbegrenzung arbeitet nur, wenn der blaue Klapphebel nach oben auf Stellung Automatik
umgelegt ist. Diese Funktion ersetzt keine Maximaltemperaturbegrenzung, welche eine Überschreitung der
Temperaturen im Estrich (z.B. nach DIN 18560-2) sicher verhindert.
Störungen und Problemlösungen
Ist die Regelfähigkeit durch einen Fehler erheblich gestört, blinkt die LED rot. Der EGO geht in einen Notbetrieb und versucht das
Thermostatventil geöffnet zu halten, um weiterhin eine Beheizung zu ermöglichen. Die manuelle Initialisierung" kann
möglicherweise die Ursache beheben.
Hinweis
Wenn die Ursache der Störung beseitigt ist, geht der EGO nach kurzer Zeit selbstständig in den normalen
Regelbetrieb über. Die LED blinkt wieder grün.
Sollte sich die Störung nicht beseitigen lassen, muss der EGO getauscht werden.
Allgemeine Probleme bei Flächenheizungen
Strömungsgeräusche
-
Pumpenleistung reduzieren, ist das nicht möglich, Abgleichventil drosseln bis Geräusche verschwinden
Schlagen, Klopfen oder Vibrieren am Thermostatventil
-
Ventil in den Heizkreis-Rücklauf setzen
Räume werden ungenügend beheizt
-
Vorlauftemperatur dem Wärmebedarf anpassen
-
Stromversorgung zum EGO prüfen
Pumpe in Betriebsmodus Δp-c Konstantdruck schalten und Förderdruck einstellen
-
-
Raumtemperaturregler überprüfen bzw. auf höhere Raumtemperatur stellen
-
Durchfluss kontrollieren, ggf. Heizkreise nachentlüften

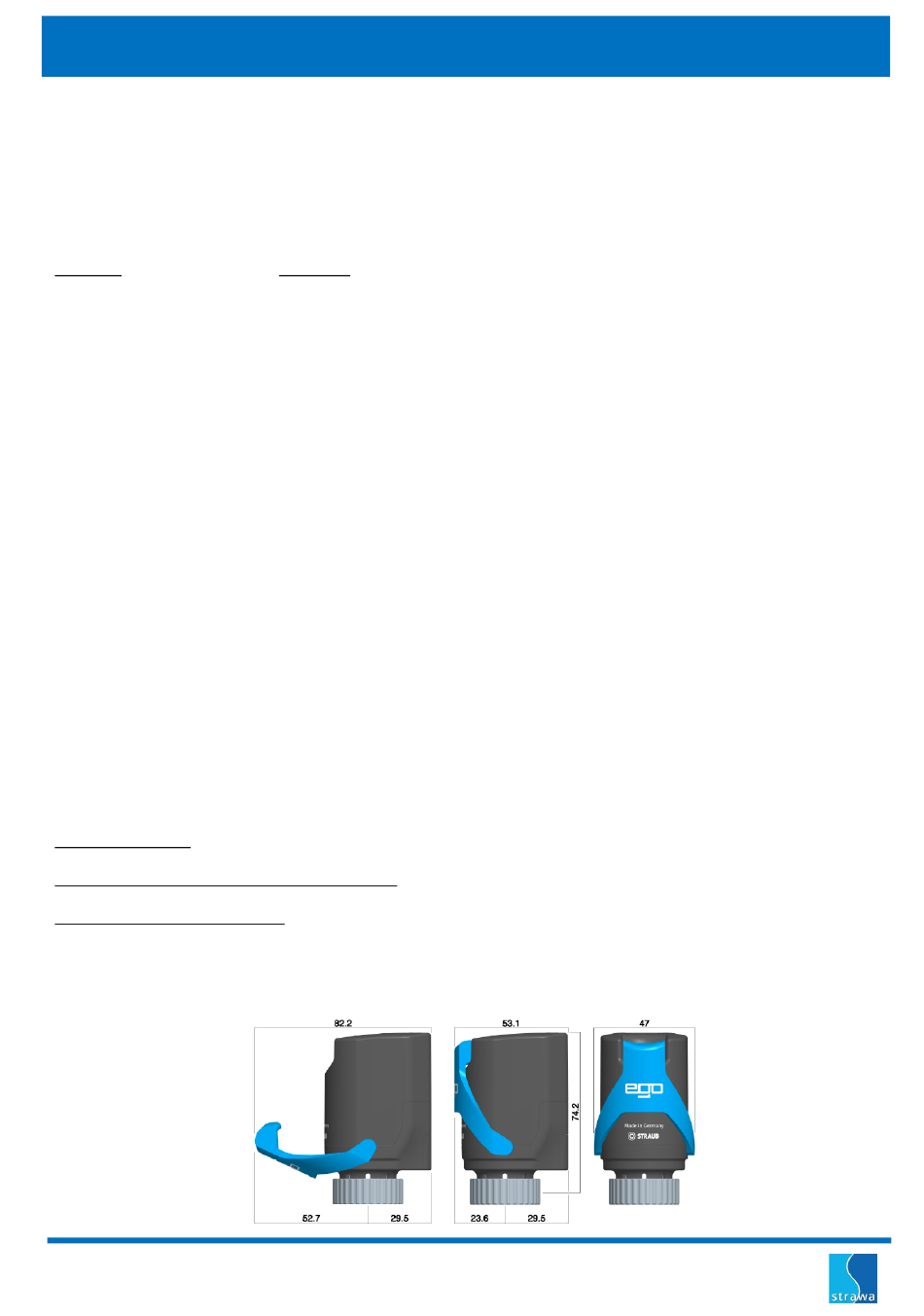

Bemaßung
EGO-M30 Regelantrieb
Technische Änderungen vorbehalten.
Stand 10/2021
Information
normaler Regelbetrieb
Initialisierung (siehe Punkt „IBN" bzw. „Ventilspülung")
nicht montierter EGO wird bestromt
Vorlauftemperatur > 60 °C (siehe „Vorlauftemperaturbegrenzung")
Störung / eingeschränkte Funktion (siehe „Störungen und Problemlösungen")
strawa Wärmetechnik GmbH
Telefon
Gottlieb-Daimler-Straße 4
Telefax
D - 99869 Schwabhausen
info@strawa.com
www.strawa.com
Bedienungsanleitung
Art.-Nr.: 21100102xx
+49 (0)36256 8661- 0
+49 (0)36256 8661- 99
