Solar Edge Home Installationsanleitung

Aktuelle Informationen
finden Sie hier:
Support-Kontaktdaten
Bei technischen Problemen mit Produkten von
SolarEdge erreichen Sie uns unter:
https://www.solaredge.com/de/support
© SolarEdge Technologies, Ltd.
Alle Rechte vorbehalten.
Version 1.0, Juni 2023
Änderungen ohne vorherige
Ankündigung vorbehalten.

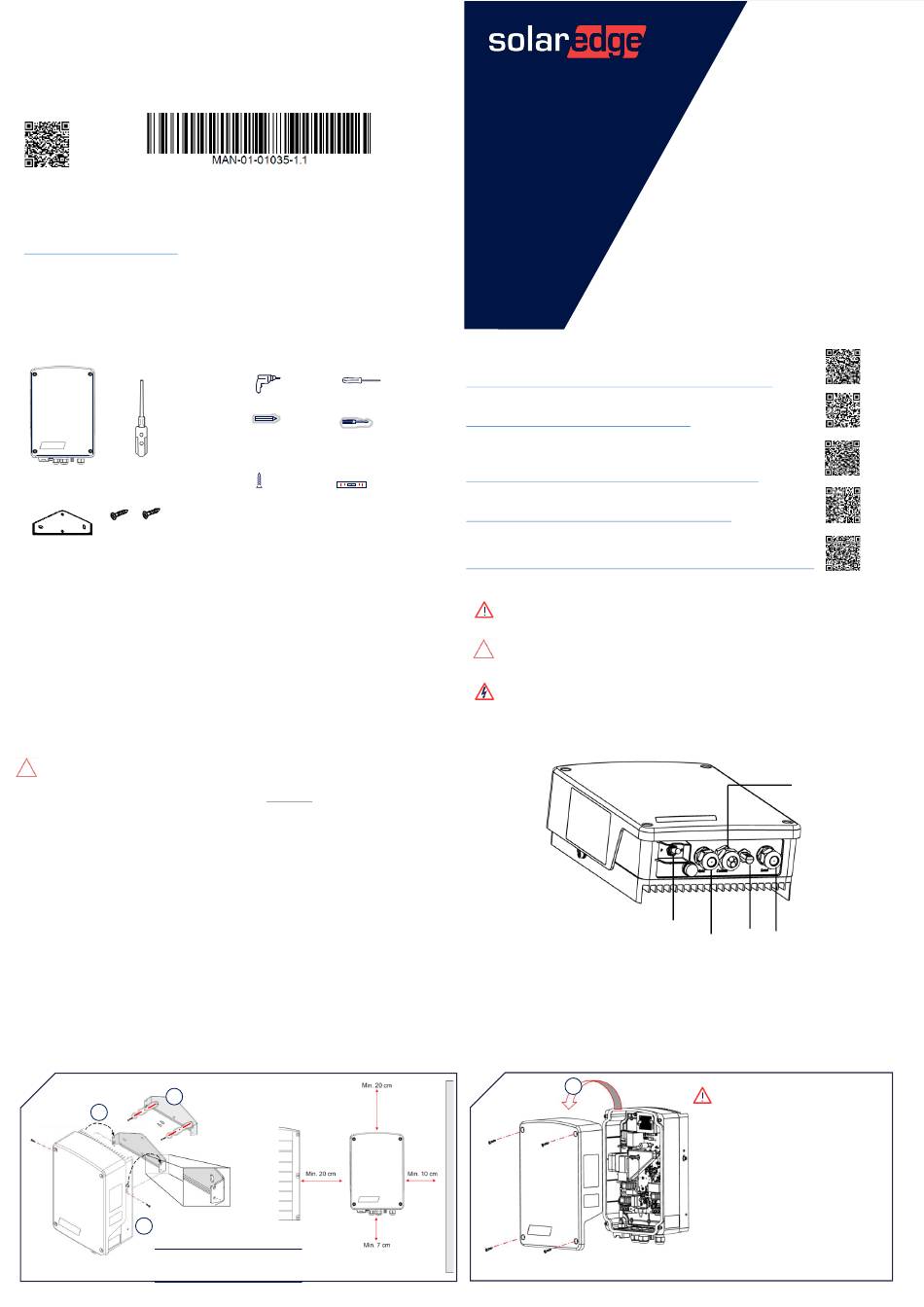

Lieferumfang
Warmwasser-
Antenne
Controller
Sicherungsschrauben
Montagehalterung für
Montagehalterungen
Sicherheits- und Bedienhinweise
Lesen Sie dieses Dokument vollständig durch, bevor Sie den Warmwasser-Controller installieren oder in Betrieb nehmen.
•
Die Nichtbeachtung der in diesem Dokument enthaltenen Anweisungen und Warnungen kann zu einem elektrischen
Schlag, schweren Verletzungen oder zum Tod, oder zu Schäden am Warmwasser-Controller und anderem Eigentum und
zum Erlöschen der Garantie führen.
Werfen Sie dieses Dokument nicht weg! Bewahren Sie die Anleitung nach der Installation zum weiteren Gebrauch in der
•
Nähe des Warmwasser-Controllers auf.
Stellen Sie vor dem Betrieb des Warmwasser-Controllers und des Wechselrichters sicher, dass beide ordnungsgemäß
•
geerdet sind. Der Warmwasser-Controller und der Wechselrichter müssen an ein geerdetes, metallisches, festes
Leitungssystem oder über einen mit seinen Stromkreisleitungen verbundenen Erdungsleiter an die Erdungsklemme oder -
leitung angeschlossen werden.
Öffnen des Warmwasser-Controllers und Reparieren sowie Testen bei laufendem Betrieb darf nur durch fachkundiges
•
Personal durchgeführt werden, die mit diesem Warmwasser-Controller vertraut sind.
Installationssicherheit des Warmwasser-Controllers
ACHTUNG
!
Um Schäden an elektrischen Geräten zu vermeiden, schließen Sie nur rein ohmsche Lasten/Geräte an den
•
Warmwasser-Controller des SolarEdge Home Netzwerks an.
Dieses Produkt ist ausschließlich entsprechend den angegebenen und im neusten technischen Datenblatt
•
genannten Betriebsspezifikationen zu betreiben. Dieses Produkt muss mit Heizstäben verwendet werden, die
über ein Thermostat zur Energieabschaltung bei Erreichen der erforderlichen Temperatur verfügen.
Konfigurieren Sie das Produkt so, dass das angeschlossene Gerät nicht häufiger ein- bzw. ausgeschaltet wird,
•
als vom Hersteller angegeben.
Schließen Sie keine Geräte an, die eine dauerhafte Stromversorgung benötigen (wie bspw. einen
•
Kühlschrank oder eine Gefriertruhe).
Verwenden Sie das Produkt nicht, wenn es beschädigt oder defekt ist.
•
Schließen Sie keine Geräte an, die Verletzungen oder Brände verursachen können, wenn sie versehentlich
•
eingeschaltet werden (wie bspw. ein Bügeleisen).
Das Produkt darf nicht in Kontakt mit Wasser oder anderen Flüssigkeiten kommen (IP Schutzgrad
•
beachten!).
Die mitgelieferte Dokumentation stellt einen integralen Bestandteil des vorliegenden Produkts dar.
•
Bewahren Sie die Dokumentation an einem für ein zukünftiges Nachlesen geeigneten Ort auf und beachten
Sie sämtliche darin enthaltenen Anweisungen.
Montage und Abstand
1
1
2
Hinweis:
3
Die Installation ist bis zu einer Höhe
von 2 000 Metern über NN möglich.
Stellen Sie sicher, dass die
Montagefläche oder die Tragstruktur
das Gewicht des Geräts tragen kann.
Benötigtes Werkzeug
Kreuzschlitz-
Bohrmaschine
Schraubendreher
Schlitz-
Bleistift
Schraubendreher
X 3
Wasserwaage
Befestigungsschrauben
und Dübel
Installationsanleitung
(Kurzfassung)
V. 1.1
Zusatzgeräte
Energiezähler mit Modbus-Verbindung
https://www.solaredge.com/sites/default/files/se-energy-meter-with-modbus-quick-installation-guide.pdf
Inline-Energiezähler
https://www.solaredge.com/sites/default/files/se-inline-energy-meter-qig.pdf
SolarEdge Home Netzwerk-Modul
https://knowledge-center.solaredge.com/sites/kc/files/se-energynet-plugin-installation-guide-de.pdf
Zur Anzeige der Wassertemperatur kann optional ein Temperatursensor verwendet werden (separat erhältlich).
Es kann auch ein P100-Sensor eines Drittanbieters verwendet werden.
https://www.solaredge.com/sites/default/files/se_temperature_sensor_installation_guide.pdf
Anwendungshinweis
https://www.solaredge.com/sites/default/files/se-smart-energy-configurations-and-operations-application-note-row.pdf
WARNUNGEN
! Dieses Symbol auf dem Produkt oder in der Begleitdokumentation weist auf eine Gefahr hin. Dieses Symbol
warnt Sie bei Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht, wenn sie nicht korrekt oder
ungenau ausgeführt werden. Arbeiten Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den erläuterten
Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.
ACHTUNG
!
Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen möglicherweise das Gerät beschädigt
wird, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Warnhinweis nicht weiter,
bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.
VORSICHT!
Bevor Sie die Abdeckungen öffnen und das Gerät an das Versorgungsnetz anschließen, vergewissern Sie sich,
dass der Hauptleitungsschutzschalter und die Wechselrichter ausgeschaltet sind.
Schnittstellen des Warmwasser-Controllers
EIN/AUS/P-Schalter
EIN/AUS/P-Schalter: EIN (1) – Start, AUS (0) – Ausschalten, P –
führt die folgenden Funktionen aus:
Den Schalter für < 3 s auf P stellen: Boost-Modus ein/aus.
•
Den Schalter für > 10 s auf P stellen: Zurücksetzen auf
•
Werkeinstellungen – trennt das Gerät vom Wechselrichter.
Nach dem Zurücksetzen ist ein erneutes Verbinden mit dem
Wechselrichter erforderlich.
Entfernen der Abdeckungen
2
1
SolarEdge Home
Warmwasser-Controller
Kommunikationsverschraubung
LEDs Heizstab-Anschluss
AC-
Anschluss
LEDs – siehe Rückseite.
WARNUNG
!
Stellen Sie vor dem Öffnen der Abdeckung sicher,
dass der AC-Leitungsschutzschalter und der
EIN/AUS/P-Schalter des Warmwasser-Controllers
ausgeschaltet sind.
