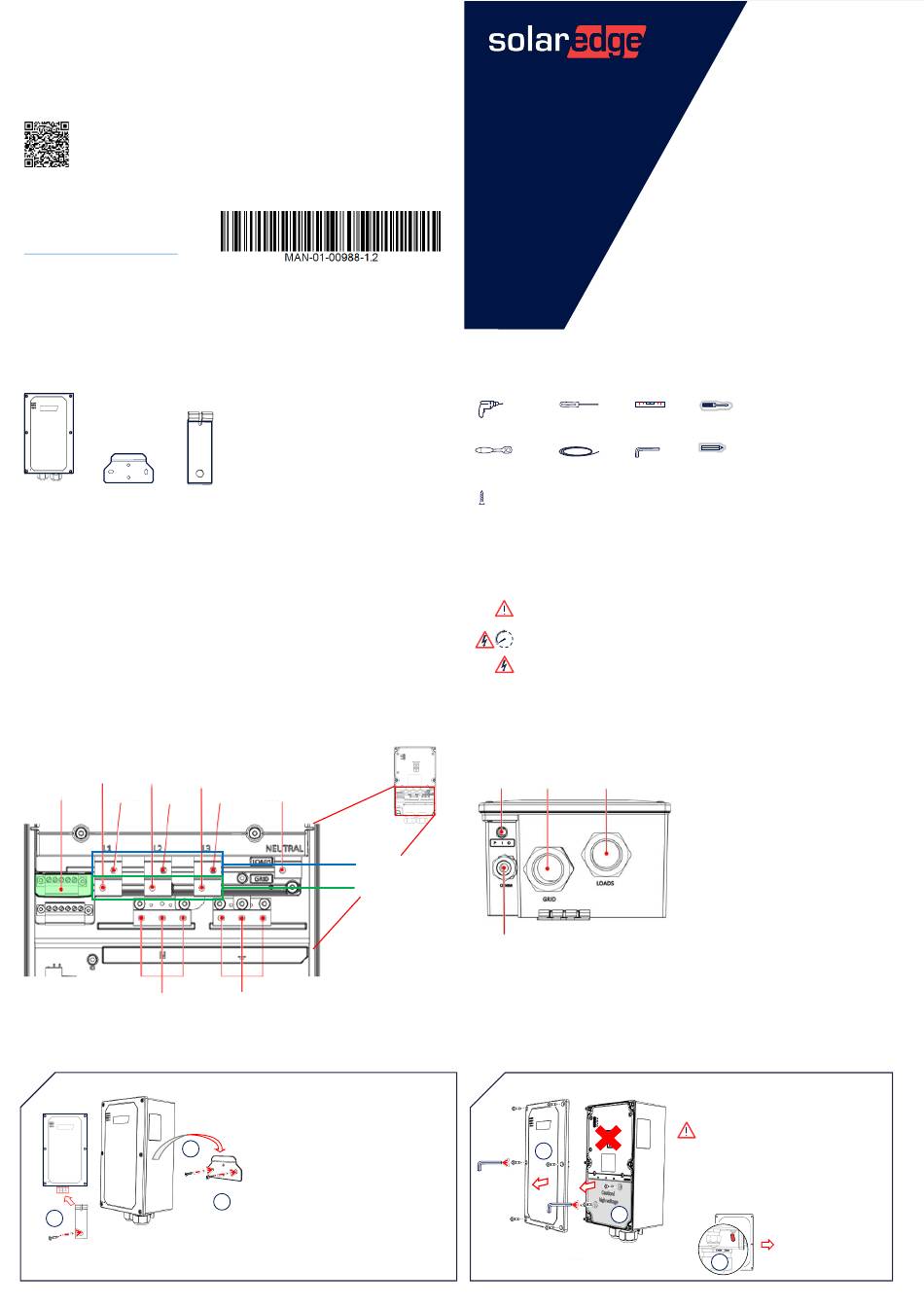

SolarEdge Home Backup-Interface BI-EU3P Installationsanleitung

Aktuelle Informationen finden Sie
hier:
Support-Kontaktdaten
Bei technischen Problemen mit Produkten von
SolarEdge erreichen Sie uns unter:
https://www.solaredge.com/de/support
© SolarEdge Technologies, Ltd.
Alle Rechte vorbehalten.
Version 1.2, Juni 2023
Änderungen ohne vorherige
Ankündigung vorbehalten.
Lieferumfang
Montagehalterung Aushebesicherung
Backup-Interface
SICHERHEITS- UND BEDIENUNGSHINWEISE
Lesen Sie dieses Dokument vollständig durch, bevor Sie das Backup-Interface (auch als „BUI" bezeichnet) installieren oder in Betrieb nehmen.
•
Wenn Sie dies vernachlässigen oder nicht alle Anweisungen und Warnungen in diesem Dokument berücksichtigen, kann dies zu einem
elektrischen Schlag, schweren Verletzungen oder zum Tod bzw. zu Schäden am Backup-Interface und anderen Wertgegenständen führen.
Außerdem erlischt dadurch die Garantieleistung.
Werfen Sie dieses Dokument nicht weg! Bewahren Sie das Dokument nach der Installation zum späteren Nachschlagen neben dem Backup-
•
Interface auf.
Stellen Sie vor dem Betrieb des Backup-Backup-Interface und des Wechselrichters sicher, dass beide ordnungsgemäß geerdet sind. Das Backup-
•
Interface und der Wechselrichter müssen an ein geerdetes, metallisches, festes Leitungssystem oder über einen mit seinen Stromkreisleitungen
verbundenen Erdungsleiter an die Erdungsklemme oder -leitung angeschlossen werden.
Öffnen des Backup-Interface und Reparieren sowie Testen bei laufendem Betrieb darf nur durch fachkundiges Personal durchgeführt werden,
•
die mit diesem Backup-Interface vertraut sind.
Schema für Netzanschluss
Netz L1
Netz L2
Wechselrichter-
kommunikation
Last L1
Last L2
Last-/Netzanschlüsse
Neutralleiter
1
3
4
4
Schließen Sie hier den
Neutralleiter der Last an, falls die
regionalen Vorschriften eine
Verbindung zwischen
Neutralleiter und Schutzleiter auf
Netz L3
der Lastseite erfordern, um einen
PE-N-Leiter zu erzeugen.
Last L3
Last-/Netzanschlüsse
Schutzleiter
Montieren des
Backup-Interface
1. Wählen Sie einen Installationsort. Stellen Sie sicher, dass
genügend Platz zwischen dem Backup-Interface und
anderen Objekten vorhanden ist, sodass Sie sicheren
Zugriff haben.
2. Installieren Sie die Montagehalterung an der Wand und
befestigen Sie sie mit zwei bis vier Schrauben. Falls Sie nur
zwei Schrauben verwenden, verwenden Sie die Löcher
2
links und rechts.
3. Hängen Sie das Backup-Interface an die
Montagehalterung.
4. Montieren Sie die Aushebesicherung hinter den unteren
Verschraubungen und befestigen Sie sie mit einer
Schraube an der Wand.
Installationsanleitung
(Kurzfassung)
V. 1.2
Benötigtes Werkzeug
Bohrmaschine
Drehmomentschlüssel
X 3
Befestigungsschrauben
und Dübel
WARNUNGEN
Dieses Symbol auf dem Produkt oder in der Begleitdokumentation weist auf eine Gefahr hin. Dieses Symbol warnt Sie bei
Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten
Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden
Maßnahmen ergriffen haben.
Dieses Symbol auf dem Produkt weist auf Stromschlaggefahr aufgrund von gespeicherter Energie hin. Warten Sie nach dem
Trennen des Produkts von der Stromversorgung mindestens 5 Sekunden, bevor Sie das Produkt handhaben.
VORSICHT!
Bevor Sie die Abdeckungen öffnen und das Gerät an das Versorgungsnetz anschließen, vergewissern Sie sich, dass der Hauptlei-
tungsschutzschalter und die Wechselrichter ausgeschaltet sind.
Untere Ansicht des Backup-Interface
EIN/AUS/ Verschraubung
P-Schalter Netzanschluss
Lastanschluss
(Load)
Netzanschluss
(Grid)
Kommunikationsverschraubung
2
1
SolarEdge Home
Backup-Interface –
Dreiphasig
BI-EU3P
zur Verwendung mit dem SolarEdge
Home Hub-Wechselrichter, dreiphasig
Kreuzschlitz- Wasserwaage
Uhrmacher-
Schraubendreher
Schlitzschraubendreher
Bleistift
M4-, M5-
CAT-6-Kabel
Inbusschlüssel
!
Verschraubung
Last
Entfernen der
Abdeckungen
WARNUNG
Das Öffnen des oberen Abschnitts ist verboten und
gefährlich. Nur der untere Teil des BUI darf geöffnet werden.
1. Lösen Sie mit einem M5-Inbusschlüssel sechs Schrauben und
entfernen Sie die Frontabdeckung des Backup-Interface.
2. Lösen Sie mit einem M4-Inbusschlüssel zwei Schrauben und
entfernen Sie die innere untere Abdeckung des Backup-Interface.
3. Stellen Sie sicher, dass sich der EIN/AUS-Schalter in der AUS-
Position befindet.
2
3
!
AUS
