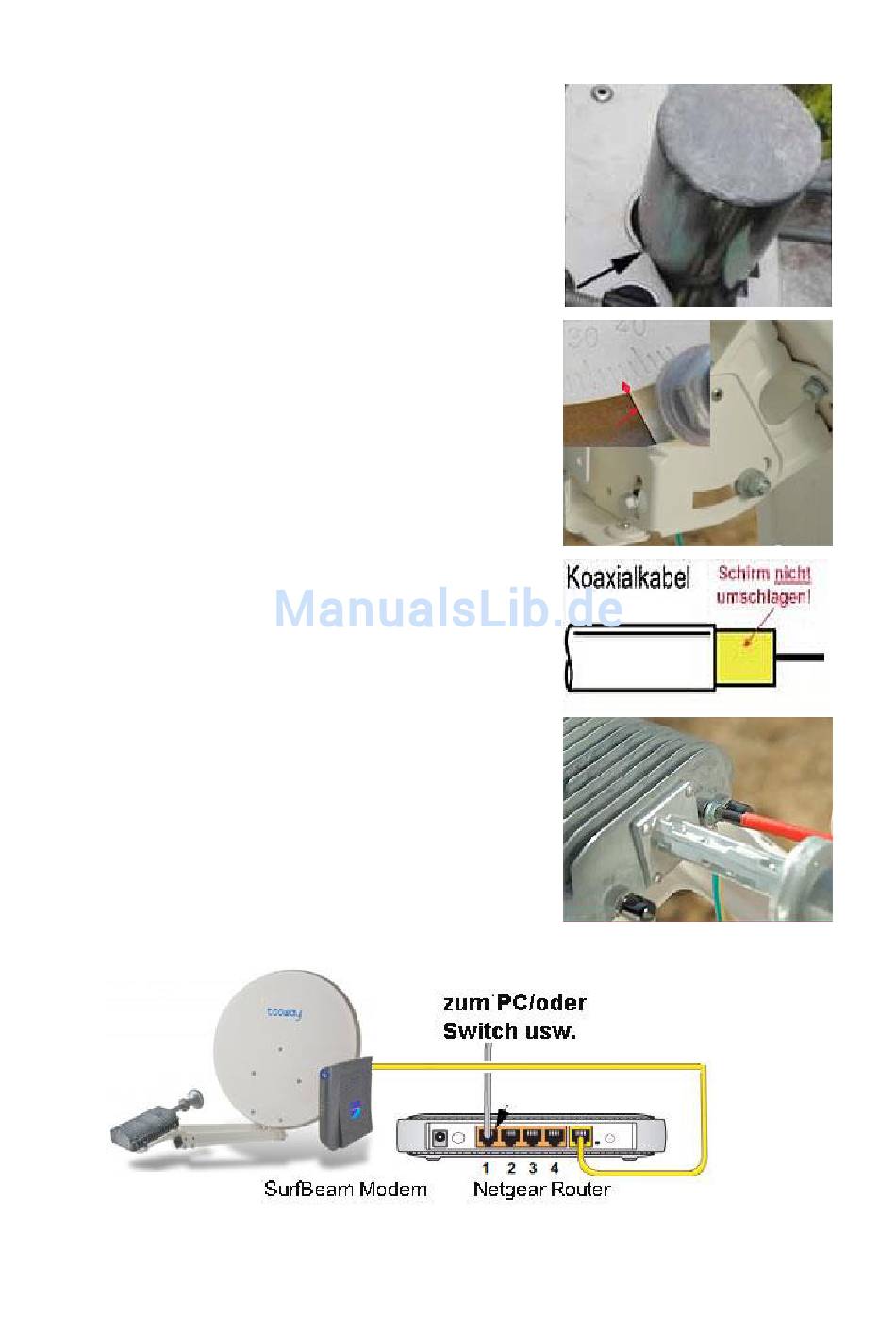

Schritt 4
Montieren Sie die zusammengesetzte Parabolantenne auf
die entsprechende Halterung. Nutzen Sie dazu die
mitgelieferten u-förmigen Klammern, Stäbchen und Muttern,
ziehen Sie so fest an, dass die Halterung berührt wird,
jedoch die Parabolantenne noch nach links und rechts
bewegt werden kann.
Schritt 5
Stellen Sie ungefähr den bei Schritt 2 ermittelten
Höhenwinkel ein. Lösen Sie dafür die beiden Muttern zur
Fixierung der Elevation und drehen Sie die Elevations-
schraube solange, bis der entsprechende Höhenwinkel
erreicht ist.
Das rechte Bild zeigt eine Elevation von36°
Schritt 6
Bereiten Sie das Koaxialkabel vor, indem Sie an beiden
Enden je einen passenden F-Stecker korrekt montieren.
Achten Sie darauf, dass das Koaxialkabel richtig ab isoliert
und die Stecker mit dem entsprechenden Werkzeug
gepresst werden.
.
Schritt 7
Verbinden Sie nun das eine Ende des Koaxialkabels mit
dem TX-Anschluss des TRIA (LNB) und das andere Ende
mit dem mitgelieferten SurfBeam-Modem. Schliessen Sie
das Modem mittels Adapter an einen Stromanschluss an.
Anschliessend können Sie das Ethernet Kabel vom
SurfBeam Modem mit dem Netgear Router verbinden.
Jetzt das Netzwerk-Kabel vom Port 1 (Netgear)mit dem PC oder Laptop verbinden
Sie finden den genaue Anschluss im Dokument „SurfBeam 2" Betriebsanleitung.
