Bedienungs-Anleitung –
(bis A5, A4, A3-quer)
Passendes Zubehör finden Sie unter www.schoenherr.de
oder in unserem Haupt-Katalog.
... seit 1983 eine gute Verbindung!
Typ: „CombiComfort"
Best.-Nr. 020C
Bindesysteme Schönherr GmbH
Rübenkamp 17
21220 Seevetal
•
04105 - 86 11 11
Telefon:
04105 - 86 11 33
Telefax:
Internet:
www.schoenherr.de
eMail:
service@schoenherr.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schönherr CombiComfort
Inhaltszusammenfassung für Schönherr CombiComfort

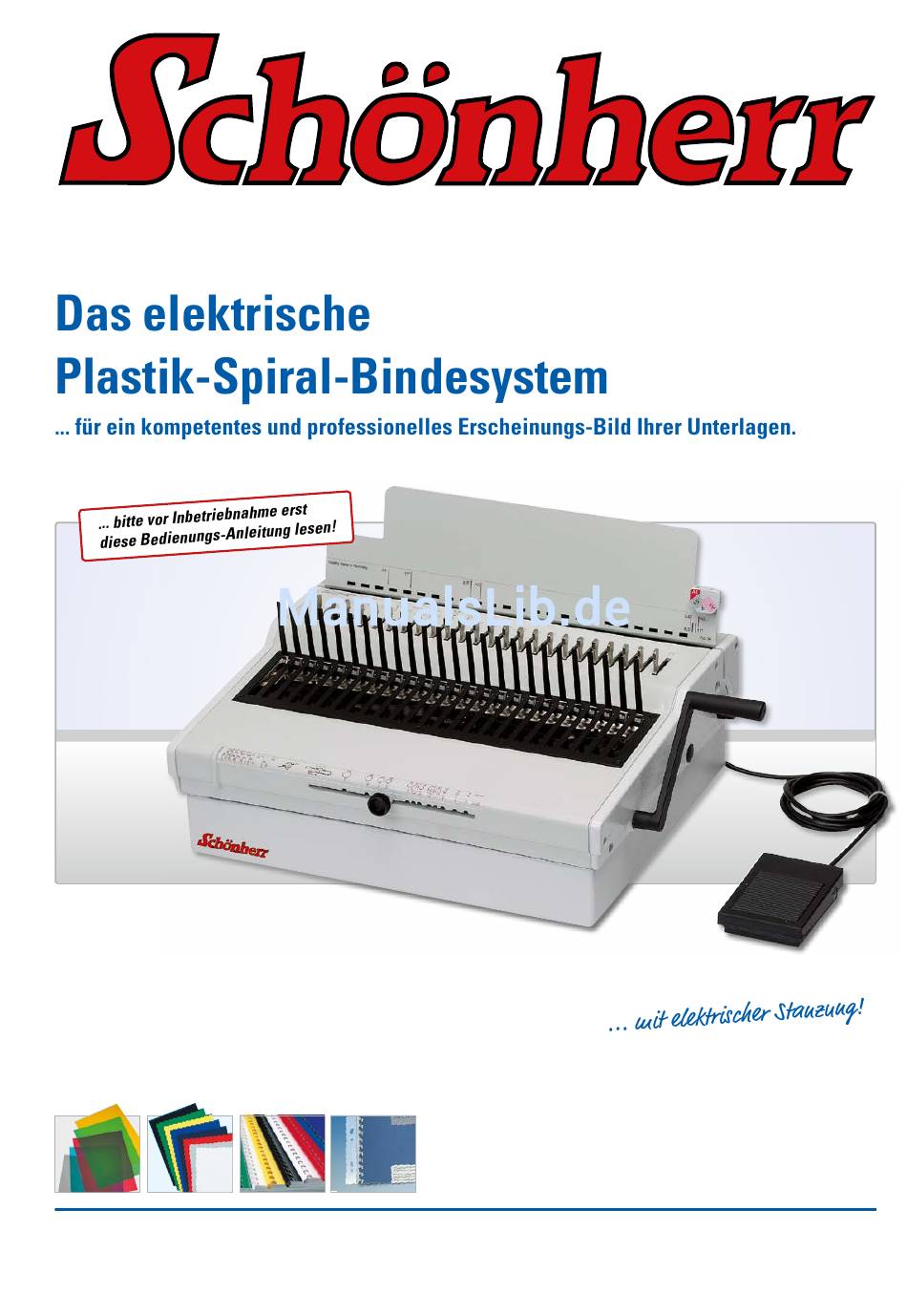

- Seite 1 ... über 8.000 Produkt-Ideen für professionelles Organisieren, Präsentieren und Verkaufen! Bedienungs-Anleitung – Typ: „CombiComfort“ Best.-Nr. 020C (bis A5, A4, A3-quer) Passendes Zubehör finden Sie unter www.schoenherr.de oder in unserem Haupt-Katalog. Bindesysteme Schönherr GmbH Rübenkamp 17 21220 Seevetal • 04105 - 86 11 11...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bedienungs-Elemente Seite 2 ............................ Inbetriebnahme Seite 3 ..............................Stanztiefe und Papier-Format Seite 4 ........................Binden - Vorbereitung - Seite 5 ..........................Stanzen Seite 6 ..................................Binden Seite 7 ..................................Tipps und Hilfen Seite 9 ..............................Sicherheits- und Pflege-Hinweise Seite 10 ....................... -
Seite 3: Inbetriebnahme
Inbetriebnahme Gerät aufbauen Das Gerät nicht am Binde-Hebel aus dem Karton heben; Gewicht 19 kg! Deshalb mit 2 Personen am Maschinenboden anfassen und herausheben. Stabilen Standort wählen! Der Standort muß voll abgestützt sein. Vorstehende Arbeitsplatten sind ungeeignet. Netz-Anschluss Stecker der Geräte-Zuleitung in die Buchse an der linken Seite einstecken und Stecker an eine Steckdose anschließen (240 V). -
Seite 4: Stanztiefe Und Papier-Format
Stanztiefe und Papier-Format Plastik-Binderücken Auswahl Mit der an der Maschine angebrachten Block- Dichten-Skala lässt sich der richtige Plastikbinde- rücken-Durchmesser leicht ermitteln: Den zu bindenden Block waagerecht in den Anschlag der Maßtabelle legen. Der benötigte Plastikbinderücken-Durchmesser lässt sich jetzt rechts an der Skala ablesen. Klemm-Schraube lösen, leicht nach unten drücken und Durchmesser einstellen. -
Seite 5: Binden - Vorstufe
Binden - Vorstufe - Bindung vorbereiten Binde-Hebel bis zum Anschlag ganz nach hinten drücken. (Im letzten Drittel muß dabei ein etwas stärkerer Federdruck überwunden werden.) Achtung! Der Binde-Hebel muß ganz am Anschlag anliegen, da sich sonst der Binderücken nicht einlegen läßt. Binderücken einlegen Den Plastikbinderücken hinter den Halte-Kamm so einlegen, dass die Zahnspitzen des Plastikbinde-... -
Seite 6: Stanzen
Stanzen Papier aufstoßen Stoßen Sie bitte zuerst das Papier kräftig auf, damit alle Blätter absolut bündig aufeinander liegen. Wichtig: Nie mehr als 20 Blatt auf einmal stanzen. Klarsicht-Fo- lie und Karton-Rückseite bitte separat stanzen. Papier ausrichten Durch Drehen des Anschlags, entsprechendes Papier-Format einstellen. -
Seite 7: Binden
Binden Papier-Stapel einlegen Perforiertes Papier beidhändig dem Stanzschacht entnehmen und sofort senkrecht in den Binderücken einkämmen. Papier (mit Deckblatt und Rückseite) vorne einlegen. Präsentation entnehmen Binderücken durch Zurückführen des Binde-Hebels bis zum Anschlag schließen. Gebundenen Block senkrecht nach oben herausnehmen. Fertig! Hinweis: Bitte haben Sie bei Ihren ersten Bindungen ein wenig Geduld. -
Seite 8: Tipps Und Hilfen
Tipps und Hilfen Abheft-Streifen Mit dem Abheft-Streifen (Art.-Nr. 013) erzielen Sie einen zusätzlichen Langzeit-Werbe- effekt. (Legen Sie als erstes den Abheft-Streifen und dann das Bindegut in chronologisch richtiger Reihenfolge in den geöffneten Binderücken.) So lassen sich Ihre Mappen hervorragend in jedem Ordner abheften. Ohne Abheft-Streifen ist die Bindung einfach nicht komplett! Blätter austauschen Sie können jederzeit einzelne Blätter... -
Seite 9: Der Anschlag Ist Eingestellt
Was Sie noch wissen sollten … Der Anschlag ist eingestellt Der Papier-Anschlag befindet sich in der Ausgangsposition. Zum Nachjustieren (oder bei Sonder-Formaten, wie z.B. EDV-Größen). Behälter entleeren Beim Stanzen fallen Papier-Schnipsel in den Behälter. Zum Entleeren ziehen Sie den Behälter auf der Rückseite einfach nach hinten heraus, entleeren diesen und schieben ihn wieder hinein. -
Seite 10: Technische Daten
Technische Daten CombiComfort Gewicht: 19 kg Maße B/H/T: 50 x 25 x 36 cm manuell Bedienungsweise (Binden): elektrisch Bedienungsweise (Stanzen): A4, A5, A3 quer Für Format: rund: ø 6 bis 22 mm, oval: ø 32 bis 51 mm Binderücken: 24 (ausschaltbar) -
Seite 11: Was Sie Alles Binden Können
Was Sie alles binden können: • Adressbücher • Hotel-Informationen • Schulungs-Unterlagen • Angebote • Hygiene-Anweisungen • Sicherheits-Hinweise • Arbeitsschutz-Vorschriften • Kalender • Speisekarten • Außendienst-Unterlagen • Kataloge • Straßenatlanten • Bedienungs-Anleitungen • Kopiervorlagen • Studienarbeiten • Bewerbungen • Kunden-Informationen • Telefonlisten •... - Seite 12 Seit 1983 eine gute Verbindung! Als mittelständisches Familien-Unternehmen mit über 40 Mitarbeitern haben wir uns auf die Fahne geschrieben, unsere Kunden stets mit den besten Produkt- Ideen rund um professionelles Organisieren, Präsentieren und Verkaufen zu begeistern. Als zuverlässiger Partner stehen wir stets an der Seite unserer Kunden. Worauf sich Schönherr-Kunden stets verlassen können: •...
- Seite 13 Wir freuen uns, dass wir so namhafte Unternehmen zu unseren Kunden zählen dürfen ... • Deloitte & Touche • Klosterfrau • Schenker • ADAC • Der Spiegel • Kreissparkassen • Agentur für Arbeit Deutschland • Deutsche Bahn • Krombacher Brauerei •...
-
Seite 14: Jahre Garantie
Ihre Qualitäts- und Service-Garantie! Sie erhalten auf dieses Schönherr-Spiral-Bindesystem 2 Jahre Garantie ! Sollte wider Erwarten einmal eine Störung auftreten, so beseitigen wir diesen Mangel unentgeltlich ! Schäden, die auf unsachgemäßen Gebrauch zurückgeführt werden, sowie Verschleißteile sind von der Garantie ausgeschlossen. Auf Wunsch stellen wir Ihnen während der Reparatur-Zeit gern ein Ersatz-Gerät zur Verfügung.
