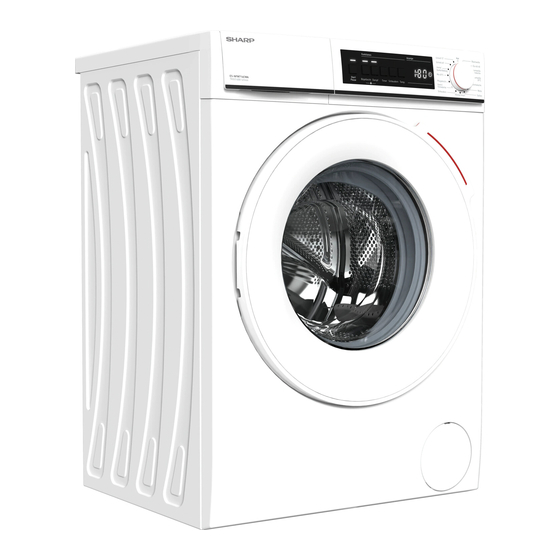

- Seite 1 ES-NFB714CWA-DE ES-NFW714CWA-DE Waschmaschine Bedienungsanleitung...
- Seite 2 Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Bedienungsanleitung enthält wichtige Sicherheitshinweise und Anweisungen zur Bedienung und Wartung Ihres Gerätes. Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung vor Benutzung Ihres Gerätes zu lesen, und bewahren Sie sie zum künftigen Nachschlagen auf. Symbol Bedeutung Warnung...
-
Seite 3: Inhaltsverzeichnis
INHALT 1. Sicherheitshinweise ......................1 1.1 Allgemeine Sicherheitshinweise ..................2 1.2 Während der Nutzung ....................7 1.3 Verpackung und Umwelt....................8 1.4 Tipps zum Sparen......................9 2. Technische Daten ......................10 2.1 Allgemeiner Aufbau.......................10 2.2 Technische Daten ......................10 3. Installation........................11 3.1 Entfernen der Transportschrauben ................11 3.2 Füße/verstellbare Streben anpassen ................ -
Seite 4: Sicherheitshinweise
1. SICHERHEITSHINWEISE Netzspannung / 220 bis 240 V Wechselspannung / 50 Netzfrequenz Maximale Stromaufnahme Wasserdruck (bar) Maximum 10 bar / Minimum 1 bar Gesamtleistung (W) 2200 Maximale Waschkapazität (trockene Wäsche) (kg) • Stellen Sie Ihr Gerät nicht auf einem Teppich oder einem anderen Untergrund auf, der die Luftzirkulation unterhalb des Geräts behindert. -
Seite 5: Allgemeine Sicherheitshinweise
den neuen, mitgelieferten Wasserzulaufschlauch an die Wasserversorgung an. Verwenden Sie niemals alte, gebrauchte oder gar beschädigte Wasserzulaufschläuche. • Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen oder bedienen. Hinweis: Eine elektronische Ausgabe dieser Bedienungsanleitung können Sie über die E-Mail- Adresse „washingmachine@standardtest.info“... - Seite 6 die Schläuche platzen und könnte die Elektronik des Geräts Störungen bekommen. • Bitte stellen Sie sicher, dass keine Gegenstände wie Nägel, Nadeln, Feuerzeuge oder Münzen in der in Ihre Waschmaschine eingelegten Wäsche verbleiben. • Sie sollten bei der ersten Inbetriebnahme einmal das Programm Baumwolle 90 °...
- Seite 7 Sie sie ordnungsgemäß • Verwenden Sie Programme mit Vorwäsche nur bei stark verschmutzter Wäsche. Öffnen Sie niemals die Waschmittelschublade, während das Gerät läuft. • Ziehen Sie bei einem Defekt den Netzstecker aus der Steckdose und drehen Sie den Wasserhahn zu. Versuchen Sie nicht selbst, Reparaturarbeiten durchzuführen.
- Seite 8 1. Schalten Sie die Maschine ab. Ziehen Sie den Stecker aus der Steckdose. 2. Um das Restwasser zu entfernen, befolgen Sie die Anweisungen im Abschnitt zur Reinigung des Pumpenfilters auf Seite 28 3. Ziehen Sie den Notfallöffnungsmechanismus mit Hilfe eines Werkzeugs nach unten und öffnen Sie dabei die Tür.
-
Seite 9: Wenn Netzkabel Und/Oder Netzstecker
Stromschlag verursachen könnte. • Berühren Sie Ihre Waschmaschine nicht, wenn Ihre Hände oder Füße feucht oder gar nass sind. • Wenn Netzkabel und/oder Netzstecker beschädigt sind, bestehen Brand- und Stromschlaggefahr. Bei Beschädigung muss das Netzkabel von qualifiziertem Personal ersetzt werden. Überschwemmungsgefahr •... -
Seite 10: Während Der Nutzung
Brand- und Explosionsgefahr Sturz- und Verletzungsgefahr • Niemand sollte auf Ihre Waschmaschine klettern. • Achten Sie darauf, dass Schläuche und Kabel keine Stolpergefahr darstellen. • Drehen Sie Ihre Waschmaschine nicht auf den Kopf, kippen Sie sie nicht auf die Seite. •... - Seite 11 die Außenflächen des Gerätes . Nehmen Sie das Gerät nicht in Betrieb, falls es beschädigt zu sein scheint oder die Verpackung bereits geöffnet war. • Ihr Gerät muss von einem autorisierten Kundendienstvertreter aufgestellt werden. Wenn es von einer anderen Person als einem autorisierten Kundendienstvertreter aufgestellt wird, erlischt möglicherweise Ihre Garantie.
-
Seite 12: Verpackung Und Umwelt
• Entsorgen Sie diese Bedienungsanleitung nicht; bewahren Sie sie zum zukünftigen Nachschlagen auf und händigen Sie sie an den nächsten Eigentümer aus. Hinweis: Technische Daten des Gerätes können je nach erworbenem Gerätemodell abweichen. Der Treibriemen sollte nur vom autorisierten Kundendienst ausgewechselt werden. Einzig zulässiger Ersatzriemen: 42006396 Optibelt 6 EPJ 1236 1.3 Verpackung und Umwelt... - Seite 13 1.5 DoppelDüsensystem Wasser und Waschmittel in Ihrer Maschine werden über ein Doppeldüsensystem mit 2 Wassereinspritzmechanismen und einem Mischsystem zirkuliert. Zirkuliertes Wasser und Waschmittel wird über Ihrer Wäsche eingespritzt, was die Waschleistung verbessert. Das Doppeldüsensystem hilft Ihnen dabei, größere Wäschemengen in kürzerer Zeit mit besseren Reinigungsergebnissen zu waschen, garantiert dadurch einen geringeren Strom- und Wasserverbrauch.
-
Seite 14: Technische Daten
2. TECHNISCHE DATEN 2.2 Technische Daten 220 bis 240 V Netzspannung/ Wechsel Netzfrequenz (V/ spannung / 50 Hz Maximale Stromaufnahme Maximal: 10 Wasserdruck (bar) Mindestens: 1 bar 2200 Gesamtleistung Maximale Kapazität (trockene Wäsche; kg) 1400 Schleuderdrehzahl (U/min) Anzahl Programme 2.1 Allgemeiner Aufbau 1. -
Seite 15: Installation
3. INSTALLATION 3.2 Füße/verstellbare Streben anpassen 3.1 Entfernen der Transportschrauben 1. Installieren Sie Ihre Maschine nicht auf einem Untergrund (wie einem Teppich), der eine angemessene Belüftung der Basis verhindert. • Installieren Sie sie zur Gewährleistung eines lautlosen, vibrationslosen Betriebs auf einem festen Untergrund. •... -
Seite 16: Anschluss Des Wasserzulaufschlauchs
• Ihre Waschmaschine benötigt 220 bis 1. Ihre Maschine verfügt je nach 240 V Netzstrom, 50. Spezifikationen entweder über einen einzelnen Wasserzulauf (Kaltwasser) • Das Netzkabel Ihrer Waschmaschine oder einen doppelten Wasserzulauf ist mit einem geerdeten Stecker (Warm- und Kaltwasser). Der Schlauch ausgestattet. -
Seite 17: Wasserablauf Anschließen
4. ÜBERSICHT ÜBER Wasserzulaufschläuche nicht eingeklemmt, geknickt, verdreht oder DAS BEDIENFELD verbogen sind. • Falls Ihre Maschine über einen Warmwasserzulauf verfügt, sollte die Temperatur der Warmwasserversorgung 70 °C nicht überschreiten. Hinweis: Ihre Waschmaschine darf nur über den neuen, mitgelieferten Zulaufschlauch an Ihre Wasserversorgung angeschlossen werden. -
Seite 18: Waschmittelschublade
4.1 Waschmittelschublade 4.2 Bereiche Hauptwäsche-Waschmittelfach: Dieses Fach ist für Flüssig- oder Pulverwaschmittel oder Entkalker. Die Flüssigwaschmittel-Platte wird in die Maschine eingelegt mitgeliefert. (*) Weichspüler-, Stärke-, Waschmittelfach: Dieses Fach ist für Weichspüler oder Stärke. Befolgen Sie die Anweisungen auf der Verpackung. Wenn Weichspüler nach dem Gebrauch Spuren hinterlassen, verdünnen Sie ihn oder verwenden Sie Flüssigweichspüler. -
Seite 19: Programmknopf
4.3 Programmknopf 5. IHRE WASCHMASCHINE VERWENDEN 5.1 Wäsche vorbereiten • Drehen Sie den Programmknopf zur Auswahl des gewünschten Programms im oder gegen den Uhrzeigersinn, bis der Zeiger am Programmknopf auf das ausgewählte Programm zeigt. • Achten Sie darauf, dass der Programmknopf exakt auf das gewünschte Programm eingestellt ist. -
Seite 20: Wäsche In Die Maschine Geben
4. Schließen Sie Reißverschlüsse und Hinweis: Druckknöpfe. Achten Sie darauf, 5. Entfernen Sie Metall- oder die Trommel nicht zu überladen, da sich Kunststoffhaken von Vorhängen oder dies negativ auf die Waschergebnisse stecken Sie sie in ein Wäschenetz oder auswirken und Falten verursachen einen Beutel. -
Seite 21: Ihr Gerät Bedienen
• Falls Ihre Kleidung stark verschmutzt 5.5 Programm wählen ist, wählen Sie ein Programm mit Verwenden Sie zur Auswahl des am besten Vorwäsche und geben Sie ¼ des zu zu Ihrer Wäsche passenden Programms die verwendenden Waschmittels in Fach I Programmtabellen. - Seite 22 2. Schleuderdrehzahl auswählen • Wenn Sie die Verzögerung abbrechen möchten: Wenn Sie das Gerät über die Start/ Pause-Taste gestartet haben, müssen Sie die Verzögerungstaste nur einmal drücken. erlischt am elektronischen Display. Falls Sie die Start/Pause-Taste nicht gedrückt haben, drücken Sie die Verzögerungstaste kontinuierlich, Wenn Sie ein Programm wählen, wird am elektronischen...
- Seite 23 6. Bügelleicht (*) 8. Extraspülen (*) Zusatzfunktionstaste 4 oder 5 Bügelleicht Zusatzfunktionstaste 4 oder 5 Extraspülen Durch diese Funktion ist Ihre Wäsche nach Ablauf des ausgewählten Mit dieser Zusatzfunktion können Waschprogramms weniger faltig. Sie nach Ablauf des ausgewählten Waschprogramms zusätzliche Spülgänge Drücken Sie zur Auswahl dieser Funktion hinzufügen.
-
Seite 24: Kindersicherung
10. Kein Schleudern (*) 5.8 Kindersicherung Die Kindersicherung ermöglicht Ihnen die Sperrung der Tasten, damit nicht versehentlich Änderungen am ausgewählten Waschprogramm vorgenommen werden. Aktivieren Sie die Kindersicherung, indem Zusatzfunktionstaste 4 oder 5 Kein Schleudern Sie Taste 4 und 5 gleichzeitig mindestens 3 Sekunden gedrückt halten. -
Seite 25: Programm Abbrechen
5.9 Programm abbrechen So brechen Sie ein laufendes Programm zu beliebiger Zeit ab: 1. Programmauswahlknopf auf die Stopp-Position einstellen. 2. Die Maschine hält an, das Programm wird abgebrochen. 3. Programmknopf auf ein anderes Programm einstellen, damit das Wasser aus der Maschine abgepumpt wird. -
Seite 26: Programmtabelle
6. PROGRAMMTABELLE Programm Wäschetyp/Beschreibung Stark verschmutzte Baumwoll- und *60-90-80- Leinentextilien. (Unterwäsche, Bettwäsche, Baumwolle 70-40 Tischtücher, Handtücher (maximal kg), Bettzeug etc.) Stark verschmutzte Baumwoll- und Leinentextilien. (Unterwäsche, Bettwäsche, Eco 40-60 *40 - 60 Tischtücher, Handtücher (maximal kg), Bettzeug etc.) Stark verschmutzte Baumwoll- und Baumwolle Vorwäsche *60 - 50 - 40 1 &... - Seite 27 Hinweis: Die Programmdauer kann sich je nach Wäschemenge, Wassertemperatur, Umgebungstemperatur und ausgewählten Zusatzfunktionen ändern. (*) Die Waschwassertemperatur des Programms ist die Werkseinstellung. (**) Falls Ihr Gerät die Schnellwäsche-Zusatzfunktion hat, können Sie die Schnellwäsche-Option am Anzeigefeld aktivieren und die Maschine mit bis zu 2 kg Wäsche beladen, die anschließend in 30 Minuten gewaschen wird.
- Seite 28 • Die effizientesten Programme in Bezug auf den Energieverbrauch sind im Allgemeinen diejenigen, die weniger heiß waschen, aber länger dauern. • Indem Sie Ihre Waschmaschine bis zu der vom Hersteller für die jeweiligen Programme angegebenen Kapazität beladen, tragen Sie zum Energie- und Wassersparen bei. •...
-
Seite 29: Wichtige Informationen
6.1 Wichtige Informationen • Verwenden Sie nur für automatische Waschmaschinen geeignete Waschmittel, Weichspüler und andere Zusätze. Wegen zu viel Waschmittel hat sich zu viel Schaum gebildet, so dass das automatische Schaumabsorptionssystem aktiviert wurde. • Wir empfehlen eine regelmäßige Reinigung der Waschmaschine alle 2 Monate. Verwenden Sie zur regelmäßigen Reinigung das Trommelreinigungsprogramm. -
Seite 30: Reinigung Und Wartung
7. REINIGUNG 7.2 Wasserzulauffilter Wasserzulauffilter verhindern, dass UND WARTUNG Schmutz und Fremdkörper in Ihre Maschine gelangen. Sie sollten diese Filter reinigen, falls Ihre Maschine nicht genügend Wasser 7.1 Warnung ziehen kann, obwohl die Wasserversorgung funktioniert und der Wasserhahn aufgedreht ist. Sie sollten die Wasserzulauffilter alle 2 Monate reinigen. -
Seite 31: Pumpenfilter
7.3 Pumpenfilter 3. Entfernen Sie Fremdmaterialien mit einer weichen Bürste vom Filter. 4. Bringen Sie den Filter nach der Reinigung wieder an, indem Sie ihn einsetzen und im Uhrzeigersinn drehen. 5. Achten Sie beim Schließen der Pumpenklappe darauf, dass die Halterungen hinter der Klappe auf die Öffnungen in der Frontblende ausgerichtet sind. -
Seite 32: Gehäuse/Trommel
Sie die Vorrichtung wieder an. Achten Sie darauf, dass keine Reste im Siphon verbleiben. (*) Die Technische Daten können je nach Gerät variieren. 8. GEHÄUSE/TROMMEL • Entfernen Sie die Waschmittelschublade und demontieren Sie den Spülstopp. Entfernen Sie sorgfältig alle Weichspülerreste. Bringen Sie nach der Reinigung den Spülstopp wieder an und prüfen Sie, ob er richtig sitzt. -
Seite 33: Problemlösung
9. PROBLEMLÖSUNG Jegliche Reparatur Ihrer Maschine sollte von einem autorisierten Serviceunternehmen durchgeführt werden. Falls Ihre Maschine repariert werden muss oder sich ein Problem mit den nachstehenden Informationen nicht beheben lässt: • Ziehen Sie den Netzstecker aus der Steckdose. • Drehen Sie den Wasserhahn zu. Fehler Mögliche Ursache Problemlösung... -
Seite 34: Automatische Fehlerwarnungen Und Abhilfemaßnahmen
Fehler Mögliche Ursache Problemlösung Verwenden Sie entsprechend den Hartes Wasser. Herstelleranweisungen mehr Waschmittel. Kein zufriedenstellendes Waschergebnis. Ihre Wäsche wurde zu dicht in die Achten Sie darauf, die Wäsche gleichmäßig zu Trommel gegeben. verteilen. Sobald sich die Maschine Das Ende des Prüfen Sie, ob sich der Ablaufschlauch in einer mit Wasser gefüllt hat, wird Wasserablaufschlauchs ist zu... - Seite 35 Der Mindestzeitraum für die Lieferung von Ersatzteilen für Ihre Haushaltswaschmaschine beträgt 10 Jahre. www.sharphomeappliances.com...
- Seite 36 Service & Support Visit Our Website sharphomeappliances.com...
