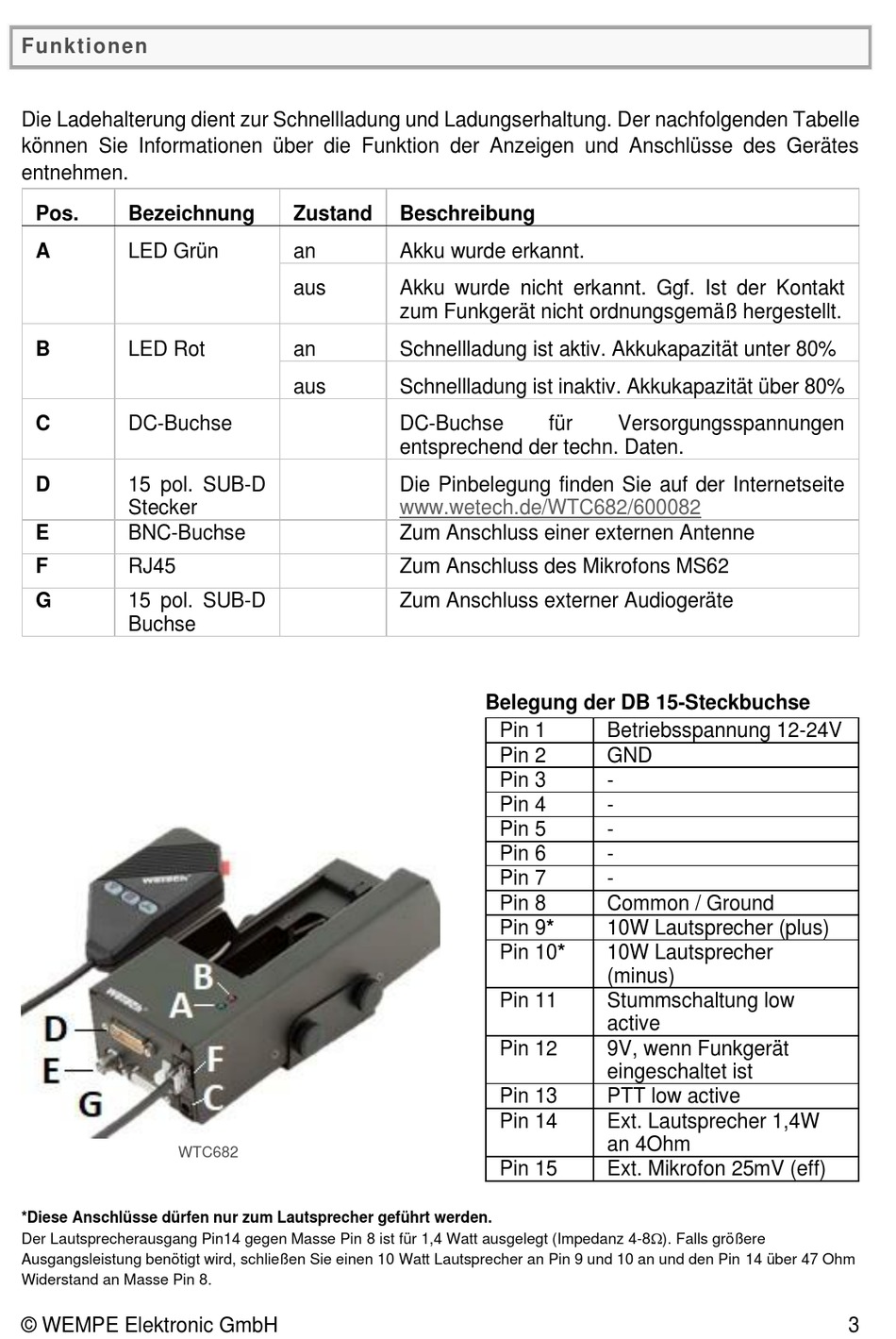

WeTech WTC682 Gebrauchsanweisung Seite 3

Funktionen
Die Ladehalterung dient zur Schnellladung und Ladungserhaltung. Der nachfolgenden Tabelle
können Sie Informationen über die Funktion der Anzeigen und Anschlüsse des Gerätes
entnehmen.
Pos. Bezeichnung
A LED Grün
B LED Rot
C DC-Buchse
D 15 pol. SUB-D
Stecker
E BNC-Buchse
F RJ45
G 15 pol. SUB-D
Buchse
WTC682
*Diese Anschlüsse dürfen nur zum Lautsprecher geführt werden.
Der Lautsprecherausgang Pin14 gegen Masse Pin 8 ist für 1,4 Watt ausgelegt (Impedanz 4-8). Falls größere
Ausgangsleistung benötigt wird, schließen Sie einen 10 Watt Lautsprecher an Pin 9 und 10 an und den Pin 14 über 47 Ohm
Widerstand an Masse Pin 8.
© WEMPE Elektronic GmbH
Zustand Beschreibung
an Akku wurde erkannt.
aus Akku wurde nicht erkannt. Ggf. Ist der Kontakt
zum Funkgerät nicht ordnungsgemäß hergestellt.
an Schnellladung ist aktiv. Akkukapazität unter 80%
aus Schnellladung ist inaktiv. Akkukapazität über 80%
DC-Buchse
entsprechend der techn. Daten.
Die Pinbelegung finden Sie auf der Internetseite
www.wetech.de/WTC682/600082
Zum Anschluss einer externen Antenne
Zum Anschluss des Mikrofons MS62
Zum Anschluss externer Audiogeräte
für Versorgungsspannungen
Belegung der DB 15-Steckbuchse
Pin 1 Betriebsspannung 12-24V
Pin 2 GND
Pin 3 -
Pin 4 -
Pin 5 -
Pin 6 -
Pin 7 -
Pin 8 Common / Ground
Pin 9* 10W Lautsprecher (plus)
Pin 10* 10W Lautsprecher
(minus)
Pin 11 Stummschaltung low
active
Pin 12 9V, wenn Funkgerät
eingeschaltet ist
Pin 13 PTT low active
Pin 14 Ext. Lautsprecher 1,4W
an 4Ohm
Pin 15 Ext. Mikrofon 25mV (eff)
3
