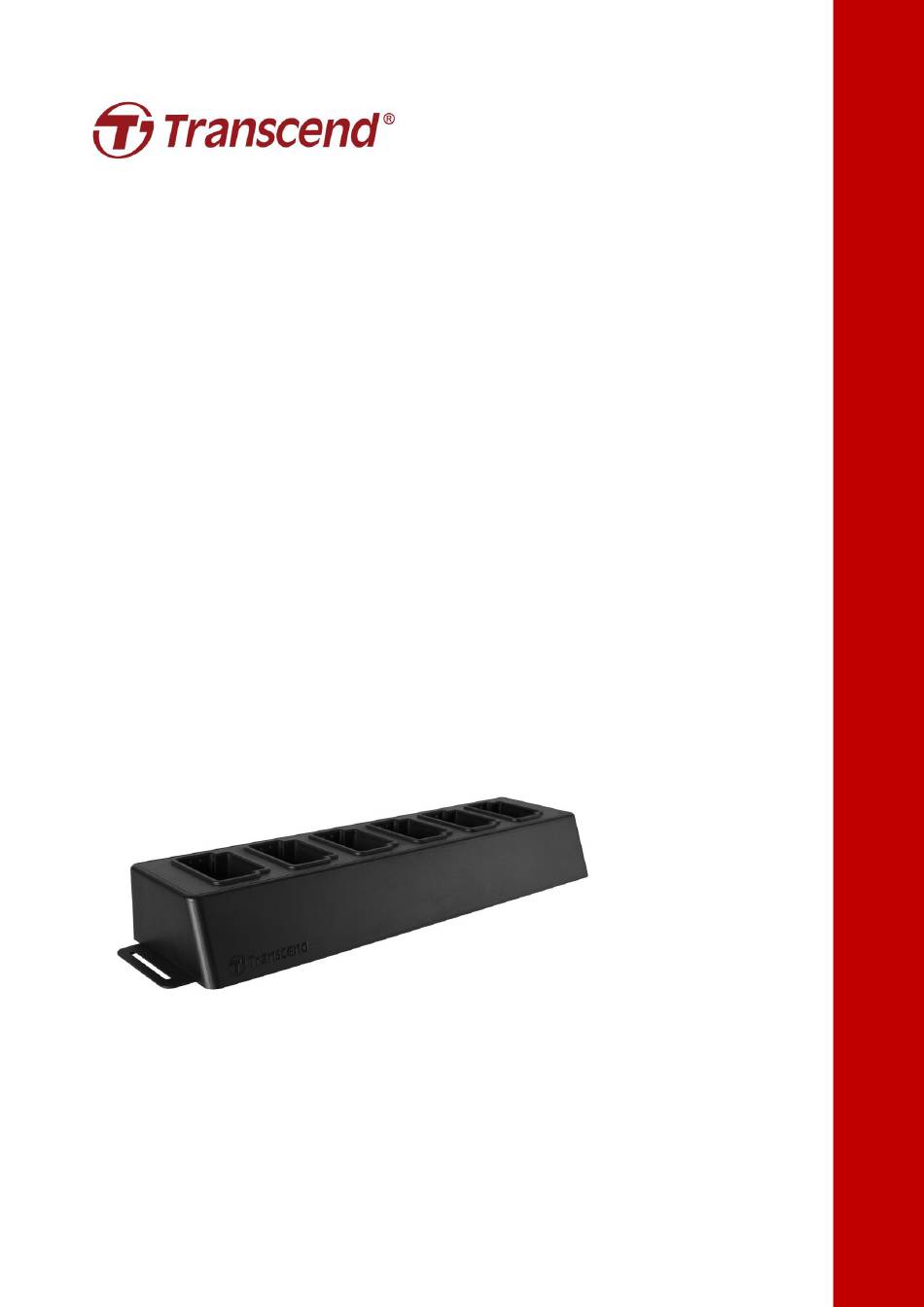

- Seite 1 Benutzerhandbuch Docking Station TS-DPD6N 2023/04 (Version 1.6)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Ü berblick............................2 1-1 Einleitende Bemerkungen ....................2 1-2 Lieferumfang ........................5 2. Einrichtung der Dockingstation ....................6 2-1 Erste Schritte ........................6 2-2 Administrative Einstellungen ..................9 2-3 Gerät zurü cksetzen ......................12 2-4 Firmware Aktualisierung ....................12 3. -
Seite 3: Ü Berblick
1-1 Einleitende Bemerkungen Exklusiv für die DrivePro Body 30/60/70 entwickelt, bietet die 6-Port Dockingstation DPD6N von Transcend eine komfortable Lösung zum Aufladen, Daten-Upload und Kameramanagement. Mit dem Gerät können mehrere Körperkameras parallel aufgeladen werden, während die darauf gespeicherten Daten auch via USB-Port auf ein externes Speichergerät heruntergeladen werden können. - Seite 4 Ansicht von Oben 6 Ladeanschlüsse für Bodycams LED Power-Anzeige Rü ckansicht Power-Taste Stromanschluss (ON/OFF) (12V/3A) Funktion & Beschreibung Sechs Ladeanschlüsse:: Mit den sechs Anschlüssen können bis zu sechs DrivePro Bodycams gleichzeitig aufgeladen. Wenn Daten von der Body Cam übertragen warden blinkt die Kamera grün. ...
- Seite 5 Seitenansicht, rechts Funktionen & Beschreibung LAN Port: Zur administrativen Einrichtung Feste IP-Adresse WAN Port: Zur Datenübertragung (mittels lokaler Netzwerk-Verbindung) IP kann von Admin angepasst werden USB 3.0 Port: Zum Exportieren von Daten auf ein externes Speichermedium (über USB-Stick, externe Festplatten, etc.) ...
-
Seite 6: Lieferumfang
1-2 Lieferumfang Die DPD6N Verpackung enhält folgenden Inhalt: 6-Port Dockingstation Ethernet-Kabel (2 Stück) Stromadapter Kurzanleitung... -
Seite 7: Einrichtung Der Dockingstation
2. Einrichtung der Dockingstation 2-1 Erste Schritte Wenn Sie die DPD6N Dockingstation zum ersten Mal in Betrieb nehmen, gehen Sie bitte wie folgt vor: 1. Stecken Sie das Stromkabel in Steckdose und Dockingstation und schalten Sie diese an. 2. Verwenden Sie ein Ethernet-Kabel, um den LAN-Anschluss und den Internet-Anschluss des Computers des Administrators zu verbinden. - Seite 8 4. Vergewissern Sie sich, dass sowohl der LAN-Anschluss als auch der WAN-Anschluss mit dem jeweiligen Internetanschluss verbunden sind, bevor Sie mit dem nächsten Schritt fortfahren. Wenn eines der beiden Kabel nicht oder an den falschen Anschlüssen eingesteckt ist, schlägt die automatische Backup-Einrichtung fehl.
- Seite 9 7. Geben Sie den Default-Nutzernamen “admin” und das Passwort “12345678” ein, um sich einzuloggen.
-
Seite 10: Administrative Einstellungen
2-2 Administrative Einstellungen Nachdem Sie sich als Administrator anmelden, folgen Sie den Anweisungen auf der Webseite: Wählen Sie Language und wählen Sie Ihre Landessprache aus.. In Firmware Version, wählen Sie die aktuelle Firmware-Version der DPD6N Unter Auto backup können Sie die gewünschte Backup-Methode und Backup-Ziel wählen. Wählen Sie “USB Speicher”... - Seite 11 Sie bitte Ihre Body Cam mit dem 3,5-mm-USB-Kabel an einen Computer an und ändern Sie das Benutzerkennzeichen über die DrivePro Body Toolbox. Sollten Sie bei der Installation des DPD6N auf Probleme stoß en, lesen Sie bitte die FAQ-Seite von Transcend unter: https://www.transcend-info.com/Support/No-786 5. Falls Ihre DrivePro Body 30/60/70 passwortgeschützt ist, können Sie unter Auto Unlock das Passwort für die DPD6N hinterlegen, sodas die Body Cam automatisch entsperrt wird.
- Seite 12 HINWEIS Diese Option dient nur zum Ä ndern der WAN-IP. Die LAN-IP sollte weiterhin 10.10.0.100 lauten und, falls sie geändert werden muss, darf sie nicht dieselbe Netzwerkdomain wie die WAN-IP-Adresse haben, um die Sicherheit Ihrer Daten zu gewährleisten. 8. Wählen Sie in DPB Sync Time with DPD6N, ob die Zeit der DrivePro Body 30/60/70 mit der DPD6N synchronisiert werden soll.
-
Seite 13: Gerät Zurü Cksetzen
1. Ö ffnen Sie Ihren Browser und gehen Sie auf die DPD6N Support und Download-Seite von Transcend: https://de.transcend-info.com/support/product/body-camera/docking-station-ts-dpd6n 2. Laden Sie das DPD6N Update Tool, die Firmware-Update-Datei für die TS-DPD6N Docking Station, herunter und entpacken Sie es. 3. Verwenden Sie ein Ethernet-Kabel, um den LAN-Anschluss der DPD6N und den... - Seite 14 4. Ä ndern Sie die IP-Adresse des Computers auf 10.10.0.100 HINWEIS Wenn die DPD6N mit der Firmware-Version 1.9 oder einer neueren Version installiert ist, bezieht der Computer automatisch die IP-Adresse. Dieser Schritt kann dann ausgelassen werden. 5. Klicken Sie 2x auf DPD6N_Update_Tool.exe 6.
-
Seite 15: Spezifikationen
7. Falls das Update erfolgreich war, wird das folgende Bild angezeigt. 3. Spezifikationen 423 mm (L) × 105 mm (W)× 54 mm (H) Abmessungen (16.65” x 4.13” x 2.13”) 980g (34.57 oz) Gewicht USB 3.1 Gen 1 USB Schnittstelle (abwärtskompatibel mit USB2.0) WAN: 10/100/1000 Mbps Ethernet Netzwerk-Port LAN: 10/100 Mbps Ethernet... - Seite 16 BSMI, CE, EAC, FCC, KC, RCM, UKCA Zertifikate 2 Jahre bedingte Herstellergarantie *Bitte besuchen Sie die Transcend Homepage für Garantie mehr Informationen zu Transcends Garantiebedingungen. Desktop- oder Notebook-Computer mit einem Internet-Port und einem der folgenden Betriebssysteme: Microsoft Windows 7 Systemvoraussetzungen ...
-
Seite 17: Häufig Gestellte Fragen (Faq)
Anweisungen, bevor Sie Ihr DPD6N zur Reparatur einsenden. Wenn Sie keine optimale Lösung für Ihre Frage finden, wenden Sie sich bitte an Ihren Händler, Service Center oder Ihre Transcend Niederlassung vor Ort. Sie können auch die Transcend Website (http://www.transcend-info.com) besuchen, um weitere FAQs und technische Supportleistungen zu erhalten (http://www.transcend-info.com/Support/contact_form... -
Seite 18: Recycling Und Umweltschutz
5. Recycling und Umweltschutz Weitere Informationen zum Recycling des Produkts (WEEE) und zur Batterieentsorgung finden Sie unter folgendem Link: https://www.transcend-info.com/about/green 6. Garantierichtlinien Die Garantiezeit für dieses Produkt finden Sie auf der Verpackung. Einzelheiten zu den Garantiebedingungen -fristen finden unter folgendem Link: https://www.transcend-info.com/warranty... -
Seite 19: Eu Compliance Statement
- Consult the dealer or an experienced radio/TV technician for help. 10. EU Compliance Statement Transcend Information erklärt hiermit, dass alle CE-gekennzeichneten Transcend-Produkte, die eine Funkgerätefunktionalität enthalten, der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: https://www.transcend-info.com/eu_compliance...
