Inhaltszusammenfassung für Reflexion TDD-1900

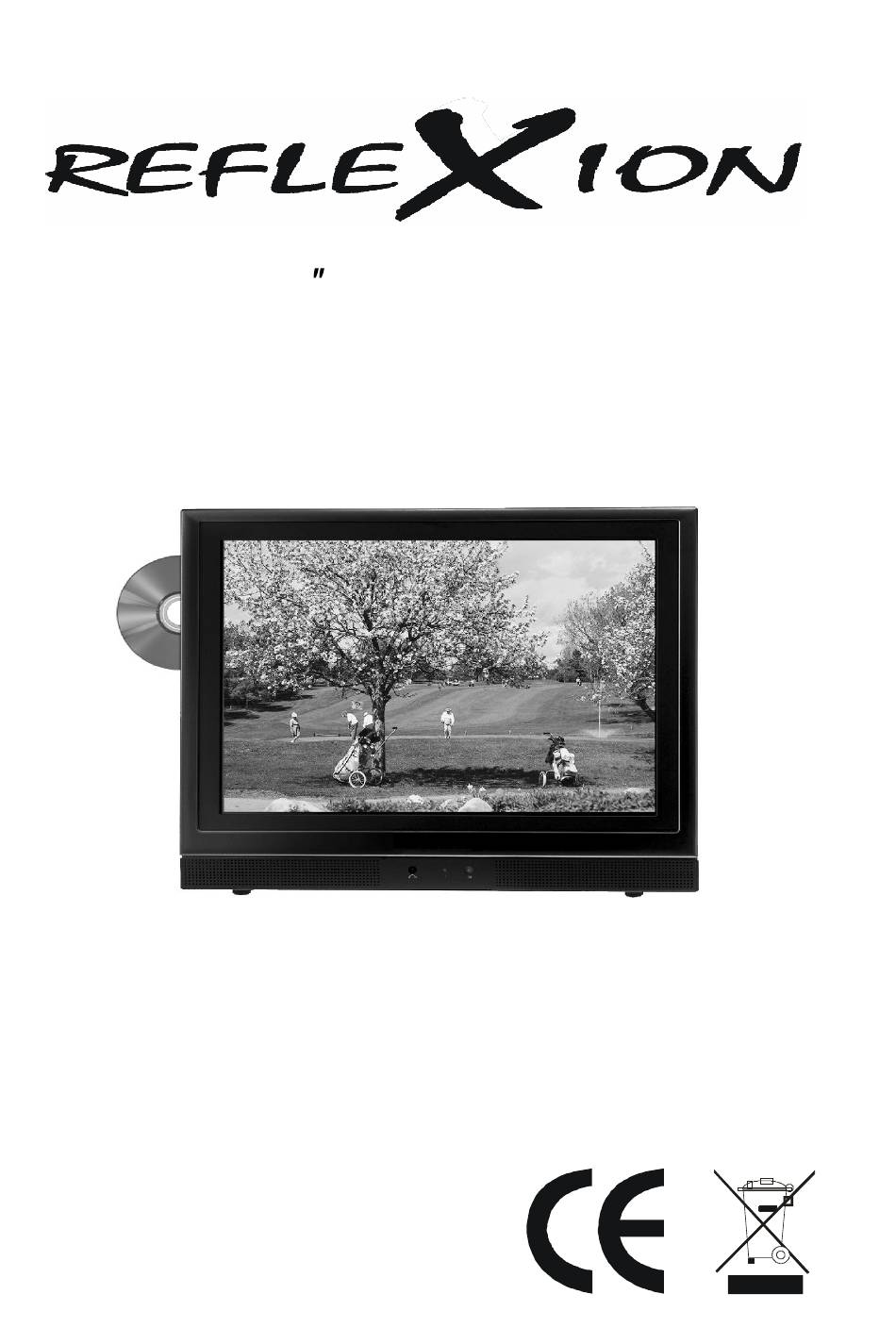

- Seite 1 19 TFT LCD TV MIT DVB-T & DVD COMBO TDD-1900 Bedienungsanleitung...
- Seite 2 Sehr geehrter Kunde Vielen Dank für den Kauf des TFT-LCD TV/Monitors. Wir empfehlen, diese Bedienungsanleitung aufmerksam zu lesen, bevor Sie den TV/Monitor in Betrieb nehmen. BITTE BEFOLGEN SIE DIE ANLEITUNGEN UND BEACHTEN DIE WARNHINWEISE auf Ihrem TFT-LCD TV/Monitor und in dieser Bedienungsanleitung.
- Seite 3 Sicherheitshinweise __________________________________________________ Bitte lesen Sie die Sicherheitshinweise vor Erstbenutzung des Geräts. Schutz des Netzkabels: Benutzen Sie Ihren LCD TV/Monitor nicht mit beschädigtem Netzkabel. Stellen Sie keine Gegenstände auf dem Netzkabel ab und achten bitte auch darauf, dass niemand über das Netzkabel stolpern kann. Beim Ziehen des Netzsteckers fassen Sie bitte am Stecker an, nicht am Kabel.
-
Seite 4: Wasser Und Magnetfelder Meiden
Wasser und Magnetfelder meiden: Setzen Sie den LCD TV/Monitor nicht Wasser aus und benutzen ihn auch nicht in Wassernähe. Sollte der LCD TV/Monitor einmal nass werden, so ziehen Sie bitte den Netzstecker und setzen sich mit Ihrem Fachhändler in Verbindung. Reinigen Sie den Bildschirm nicht mit alkohol- oder säurehaltigen Reinigungsmitteln, das führt zu Beschädigungen. - Seite 5 Lieferumfang ___________________________________________ Bitte vergewissern Sie sich, dass nachstehende Zubehörteile mit Ihrem LCD TV/Monitor mitgeliefert wurden. Sollte etwas fehlen, so wenden Sie sich bitte an Ihren Fachhändler. TFT LCD TV/Monitor Fernbedienung Bedienungsanleitung Netzteil Netzkabel Cinchkabel Fahrzeugadapter (optional)
-
Seite 6: Seitenansicht
Ansicht TV/Monitor Seitenansicht Vorderansicht Rückansicht Sensor Fernbedienung 13. SCART Anschluss Kontrollanzeige 14. S-Vdeo Anschluss Ohrhörerbuchse 15. Video Eingang CH+/Navigationstaste AUFWÄRTS 16. Audio Eingang (links) CH-/Navigationstaste ABWÄRTS 17. Audio Eingang (rechts) VOL+/Navigationstaste RECHTS 18. PC Audio Eingang VOL-/ Navigationstaste LINKS 19. Ohrhörerbuchse Menütaste 20. -
Seite 7: Fernbedienung
II. Fernbedienung... -
Seite 8: Tastenbelegung
(1) Tastenbelegung 1. STANDBY 22. Wiederholung oder gelbe 2. 0-9 Zifferntasten Schnelltaste Videotext 3. Lautstärke + 23. A-B Wiederholung oder blaue 4. DVD Titelmenü oder Auswahl Schnelltaste Videotext Filmsprache in DTV Modus 24. Anzeigen/Verbergen oder 5. Lautstärke – Zoom in DVD Wiedergabe 6. -
Seite 9: Einsetzen Der Batterien
(2) Einsetzen der Batterien Tauschen Sie die Batterien wie nachstehend beschrieben aus: Es werden 2 AAA Batterien benötigt. Öffnen Sie das Batteriefach wie hier dargestellt: Setzen Sie die Batterien ein. Schließen Sie das Batteriefach wieder. Vorsicht: 1. Bewahren Sie Batterien kindersicher auf. 2. -
Seite 10: Installation Und Anschluss Anschluss Lcd Tv/Monitor
III. Installation und Anschluss Anschluss LCD TV/Monitor 1. Schließen Sie die TVRF Quelle am Antennenanschluss an. Die TVRF Signale umfassen: Hausantenne/ Satellitenempfänger/ Kabelanschluss. Nehmen Sie den Anschluss mit einem 75 Koaxialkabel vor. Anschluss Hausantenne: Benutzen Sie einen 75 Koaxialkabelstecker oder einen 300-75 Impedanzwandler zum Antennenanschluss an der Geräterückseite. -
Seite 11: Fernsehen
Schließen Sie die Audioquellen (einschließlich DVD, VCDR, CAMCORDER und PC) an den entsprechenden AUDIO Eingängen ‘ L’ und ‘ R’ an. Schließen Sie die Videoquelle mit Cinchkabel am VIDEO Eingang an. Ist die Videoquelle mit einem SCART Ausgang versehen, so können Sie den Monitor ebenfalls über SCART Kabel anschließen. - Seite 12 wird und geben dann mit den Zifferntasten 0-9 Kanalnummern zwischen 0 und 99 ein. auf der Fernbedienung schalten Sie zwischen dem aktuellen und vorherigen Kanal um. Mit mehrfachem Tastendruck auf PMODE durchlaufen Sie die Bildmodi: STANDARD MILD FRESH PERSONAL Mit mehrfachem Tastendruck auf SMODE durchlaufen Sie die Soundmodi: MUSIC THEATRE...
-
Seite 13: Menüeinstellungen
Einzelheiten zu den VIDEOTEXT Schnelltasten finden Sie in der ‘ Tastenbelegung Fernbedienung’ . (5) PC Bildschirm Drücken Sie INPUT zur Auswahl des VGA Eingangs (TV zu PC) Modus. ‘ PC-RGB’ wird oben rechts angezeigt. Der Monitor hat einen gewöhnlichen VGA Anschluss für Computer. Schließen Sie den Monitor hierüber am PC als PC Bildschirm an. - Seite 14 SHARPNESS kann bei DVD Signalquelle nicht eingestellt werden. Nach der Einstellung drücken Sie LCD MENU zum Verlassen des Hauptmenüs. AUDIO MENU EINSTELLUNG Drücken Sie LCD MENU auf der Fernbedienung zur Anzeige des AUDIO MENU: (1) VOLUME Drücken Sie zunächst und stellen dann mit die Lautstärke ein.
-
Seite 15: Tv Einstellung (Nur Analog Tv)
des Hauptmenüs. TV EINSTELLUNG (NUR ANALOG TV) Drücken Sie LCD MENU auf der Fernbedienung zur Anzeige des TV MENU: (1) CHANNEL Anzeige der aktuellen Kanalnummer, umschalten mit zum vorherigen oder nächsten Kanal. (2) SYSTEM wählen Sie das gewünschte Soundsystem aus. (3) SKIP Die Option erlaubt das Überspringen des aktuellen Kanals. -
Seite 16: Manual Search
Drücken Sie zunächst und zeigen dann mit das SWAP Menü an: Mit der Umtauschoption können Sie Kanäle gegeneinander vertauschen. Bei Einstellung auf ON wird die Kanalnummer mit getauscht. Mit wählen Sie den aktuellen Kanal, dann wählen Sie mit Tauschkanal und nehmen den Austausch mit vor. -
Seite 17: General Menu Einstellung
Während der Sendersuche können Sie mit LCD MENU die Suche jederzeit unterbrechen und ins vorherige Menü zurückkehren. Nach der Einstellung drücken Sie LCD MENU zum Verlassen des Hauptmenüs. GENERAL MENU EINSTELLUNG Drücken Sie LCD MENU auf der Fernbedienung zur Anzeige des GENERAL MENU: (1) LANGUAGE Drücken Sie zunächst... -
Seite 18: Pc Menu Einstellung (Nur Pc)
(5) RESET Drücken Sie zunächst und wählen dann mit die Rückstellung zu den Werkseinstellungen. Nach der Einstellung drücken Sie LCD MENU zum Verlassen des Hauptmenüs. 5. PC MENU EINSTELLUNG (NUR PC) Drücken Sie LCD MENU auf der Fernbedienung zur Anzeige des PC MENU: (1) BRIGHTNESS Drücken Sie zunächst und stellen dann mit... - Seite 19 9300K für weniger intensive Farben mit mehr blau. (4) AUTO CONFIG Drücken Sie zunächst und stellen dann mit die automatische Konfiguration ein. (5) H-POSITION Drücken Sie zunächst und stellen dann mit die horizontale Ausrichtung des Bildes ein. (6) V-POSITION Drücken Sie zunächst und stellen dann mit die vertikale Ausrichtung des Bildes ein.
-
Seite 20: Wiedergabe Wiederholen
Drücken Sie die Taste auf der Fernbedienung. Entnehmen Sie die Disk erst, nachdem das Disk-Fach vollständig ausgefahren wurde. WIEDERGABE BEENDEN Drücken Sie die Taste STOP einmal, um die DVD-Wiedergabe zu beenden. Drücken Sie die Taste ENTER, um die Wiedergabe an dieser Stelle vorzusetzen. -
Seite 21: Tonpausenfunktion
haben. AUSSCHNITT WIEDERHOLEN Mit der Taste AB auf der Fernbedienung können Sie die Wiederholung eines bestimmten Abschnitts programmieren. Drücken Sie zu Beginn des gewünschten Abschnitts die Taste AB. Drücken Sie die Taste am Ende des Abschnitts erneut . Das Gerät wiederholt jetzt den Abschnitt A bis B. Drücken Sie die Taste AB erneut, um die Abschnittsmarkierung zu löschen. - Seite 22 Mit dieser Funktion werden die Titel oder Kapitel automatisch in einer vorgegebenen Reihenfolge abgespielt. Legen Sie eine Disk ein. Drücken Sie die Taste PROGRAM. Auf dem Bildschirm erscheint folgendes Fenster: Program : TT (- -)/ CH (- -) 01 TT: CH: 06 TT: CH: 11 TT: CH: 16 TT: CH:...
-
Seite 23: Untertitel Auswählen
Wenn die Wiedergabe im Pause-Modus gestartet wird, passt sich die Bildperspektive automatisch der neuen Einstellung an. Das Multi-Angle-Symbol leuchtet auf, wenn der aktuelle Titel mindestens eine Szene enthält, die im Multi-Angle-Verfahren erstellt wurde. k. UNTERTITEL AUSWÄHLEN Mit diesem DVD-Player können Sie die auf der Disk enthaltenen Untertitel für die Anzeige auf dem Bildschirm auswählen. -
Seite 24: Benutzerdefinierte Einstellungen
Dateinamen gekennzeichnet. Während der Wiedergabe einer MP3-Disk haben Sie keinen direkten Zugriff auf die Datei- bzw. Titelliste. m. BENUTZERDEFINIERTE EINSTELLUNGEN Sie können die Einstellungen Ihres DVD-Players an Ihre persönlichen Bedürfnisse anpassen. SETUP MENÜ AUFRUFEN: In dem SETUP MENU (Setup-Menü) werden Sie aufgefordert, eine Kategorie zu wählen: GENERAL SETUP (Allgemeiner Setup), AUDIO SETUP (Audio-Setup), PREFERENCE (Präferenzen) und PASSWORD SETUP (Passwort-Einstellungen). -
Seite 25: Audio Setup
AUDIO SETUP Für die Verbesserung der Klangqualität stehen zwei Untermenüs zur Verfügung: SPEAKER SETUP und AUDIO SETUP. 3 . PRÄFERENZ-SEITE Sie können den Modus PREFERENCE PAGE in folgendem Menü einstellen. Hinweis: Der Preference Page Setup kann nur unter folgenden Umständen angewendet werden: a. -
Seite 26: Password Setup
4. PASSWORD SETUP Drücken Sie ENTER, bis ein Menü mit folgendem Inhalt gezeigt wird. -
Seite 27: Titel Wiedergabe (Nur Für Dvd Musik)
Geben Sie nun das voreingestellte Passwort mit den Nummerntasten ein: 1234. Wählen Sie dann ein neues Passwort und geben Sie es ein. Drücken Sie ENTER, um das neue Passwort zu bestätigen. n. Menü Wiedergabe Drücken Sie die MENU Taste zum Anzeigen des Diskmenüs oder kehren Sie bei Wiedergabe der Disk zum Hautmenü... - Seite 28 wählen Sie ein Untermenü zur Einstellung, mit ENTER bestätigen Sie.Mit erneutem Tastendruck auf DVB MENU verlassen Sie das DVB Menü. 1. Kanalliste In diesem Menü löschen oder sperren Sie gewählte Kanäle. wählen Sie eine Kanalliste und löschen diese mit der gelben Taste auf der Fernbedienung.
- Seite 29 l Mit wählen Sie eine der Listen. l Mit der roten Taste auf der Fernbedienung aktivieren oder deaktivieren Sie die Favoritenliste. l Mit ENTER löschen Sie die Liste, mit DVB MENU wird die Liste verlassen. 3. Kanalsuche wählen Sie den Suchmodus als manuelle oder automatische Suche.
- Seite 30 wählen Sie eine Option zur Einstellung, mit ENTER bestätigen Sie Ihre Auswahl. a. A/V Einstellung b. Erstinstallation c. System-Informationen d. PIN-Code ändern Mit den Zifferntasten auf der Fernbedienung geben Sie zunächst den alten PIN-Code ein. Danach gegen Sie zweimal den neuen PIN-Code ein und bestätigen mit ENTER.
- Seite 31 e. Software Upgrade Ihnen stehen eine manuelle oder automatische Aktualisierung der Software zur Verfügung, wählen Sie mit schalten Sie zwischen ON und OFF um und bestätigen mit ENTER. beginnen Sie die Aktualisierung oder verwerfen diese. B. Anzeige EPG Menü rufen Sie das Menü...
- Seite 32 VIII. Sonstige Hinweise Ohrhörer Das Gerät ist mit einer Ohrhörerbuchse ausgestattet, die Lautstärke wird über das Gerät eingestellt. Bei Anschluss der Ohrhörer werden die Lautsprecher automatisch stummgeschaltet. PC Audio Das Gerät ist mit einer PC Audio Buchse ausgestattet, Anschluss am PC mit Audiokabel.
- Seite 33 b. TV/Monitor Problem Lösungsvorschlag Keine 1. Vergewissern Sie sich, dass der Netzstecker in Spannungsversorgu der Steckdose steckt. 2. Ziehen Sie den Netzstecker für 60 Sekunden. Vergewissern Sie sich, dass die Antenne korrekt angeschlossen ist. Kein Bild Stellen Sie einen anderen Kanal ein. Ändern Sie die Kontrasteinstellung.
- Seite 34 X. Hinweise (1) Bedienungsanleitung vor Inbetriebnahme bitte aufmerksam lesen. (2) Zum vollständigen Ausschalten des Geräts schalten Sie es bitte mit POWER aus und ziehen den Netzstecker. Drücken Sie bei Nichtbenutzung keine Tasten. Stellen Sie den Hauptschalter POWER auf „ OFF” und entnehmen bei längerer Nichtbenutzung auch die Batterien aus der Fernbedienung.
-
Seite 35: Wartung Und Pflege
XI. Wartung und Pflege 1). Reinigen des Gerätegehäuses Benutzen Sie ein weiches, leicht angefeuchtetes Tuch, möglicherweise ein mildes Reinigungsmittel. Keinesfalls Lösungsmittel mit Alkohol, Ammoniak oder Scheuermittel benutzen. 2). Reinigung von Discs Wischen Sie Discs von innen nach außen ab. Keinesfalls Lösungsmittel mit Alkohol, Ammoniak oder Anti-Statik-Sprays benutzen. -
Seite 36: Spezifikationen
XII. Spezifikationen Bildschirmgröße 19 Zoll Bildseitenverhältnis 16:10 Auflösung 1440 x 900 Kontrastverhältnis 850:1 Helligkeit 300 cd/m² Farben 16,2M Betrachtungswinkel 170° (horizontal) / 160° (vertikal) Reaktionszeit 5 ms Lebenserwartung Leuchtkörper 50.000 Stunden Video Farbsystem PAL/NTSC3.58/NTSC4.43/SECAM TV Standard PAL BG/I/DK, SECAM DK/BG TV Senderwahl Automatische Voreinstellung Tuner... -
Seite 37: Anzeigemodi
XIII. Anzeigemodi Auflösung Horizontale Freq. (kHz) Vertikale Freq. (Hz) 720x400 31,5 640x400 31,5 640x480 (VGA) 31,5 640x480 (VGA) 37,9 640x480 (VGA) 37,5 800x600 (SVGA) 37,9 800x600 (SVGA) 47,2 800x600 (SVGA) 46,9 1024x768 (XGA) 48,4 1024x768 (XGA) 56,5 1024x768 (XGA) 60,0 1280x1024 (SXGA) 63,5 1280x1024 (SXGA) - Seite 38 Entsorgung elektrischer und elektronischer Geräte Dieses Produkt muss am Ende seiner Gebrauchsfähigkeit ordnungsgemäß entsorgt werden, eine Entsorgung mit dem Hausmüll ist nicht statthaft. Dieses Produkt muss bei den entsprechenden Recycling-Sammelstellen oder dem Fachhändler abgegeben werden, von dem ein gleichartiges Produkt erneut erworben wird. Das Symbol bestätigt, dass dieses Produkt den Bestimmungen der Umwelt-Richtlinien (2002/95/EC, 2002/96/EC, 2003/108/EC) entspricht und entsprechend ordnungsgemäß...
