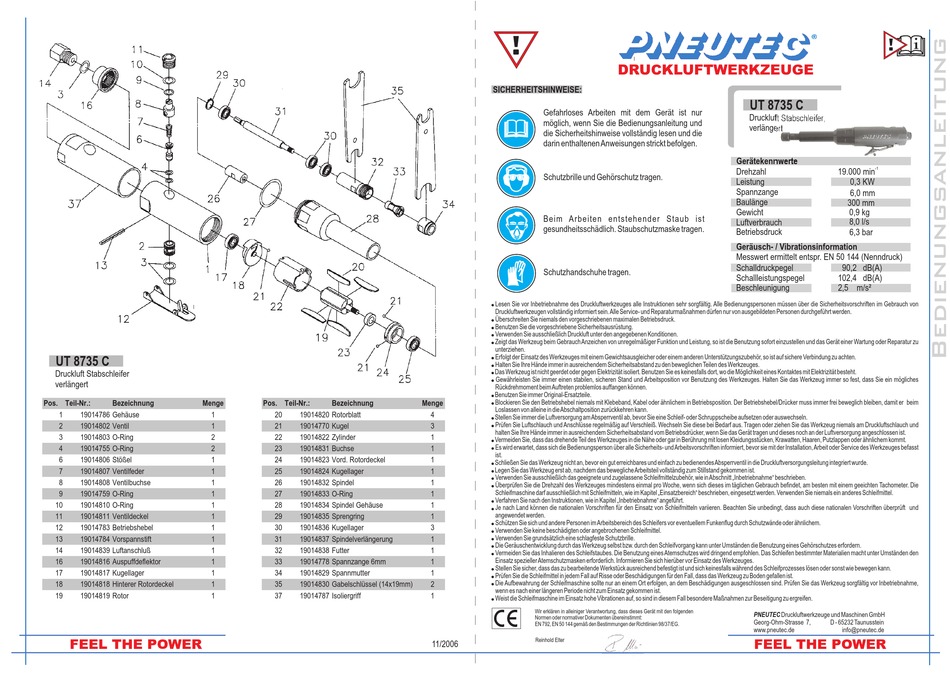

Pneutec UT 8735 C Kurzanleitung

UT 8735 C
Druckluft Stabschleifer
verlängert
Pos. Teil-Nr.: Bezeichnung Menge
1 19014786 Gehäuse 1
2 19014802 Ventil 1
3 19014803 O-Ring 2
4 19014755 O-Ring 2
6 19014806 Stößel 1
7 19014807 Ventilfeder 1
8 19014808 Ventilbuchse 1
9 19014759 O-Ring 1
10 19014810 O-Ring 1
11 19014811 Ventildeckel 1
12 19014783 Betriebshebel 1
13 19014784 Vorspannstift 1
14 19014839 Luftanschluß 1
16 19014816 Auspuffdeflektor 1
17 19014817 Kugellager 1
18 19014818 Hinterer Rotordeckel 1
19 19014819 Rotor 1
FEEL THE POWER
Pos. Teil-Nr.: Bezeichnung Menge
20 19014820 Rotorblatt 4
21 19014770 Kugel 3
22 19014822 Zylinder 1
23 19014831 Buchse 1
24 19014823 Vord. Rotordeckel 1
25 19014824 Kugellager 1
26 19014832 Spindel 1
27 19014833 O-Ring 1
28 19014834 Spindel Gehäuse 1
29 19014835 Sprengring 1
30 19014836 Kugellager 3
31 19014837 Spindelverlängerung 1
32 19014838 Futter 1
33 19014778 Spannzange 6mm 1
34 19014829 Spannmutter 1
35 19014830 Gabelschlüssel (14x19mm) 2
37 19014787 Isoliergriff 1
11/2006
!
DRUCKLUFTWERKZEUGE
SICHERHEITSHINWEISE:
Gefahrloses Arbeiten mit dem Gerät ist nur
möglich, wenn Sie die Bedienungsanleitung und
die Sicherheitshinweise vollständig lesen und die
darin enthaltenen Anweisungen strickt befolgen.
Schutzbrille und Gehörschutz tragen.
Beim Arbeiten entstehender Staub ist
gesundheitsschädlich. Staubschutzmaske tragen.
Schutzhandschuhe tragen.
Lesen Sie vor Inbetriebnahme des Druckluftwerkzeuges alle Instruktionen sehr sorgfältig. Alle Bedienungspersonen müssen über die Sicherheitsvorschriften im Gebrauch von
Druckluftwerkzeugen vollständig informiert sein. Alle Service- und Reparaturmaßnahmen dürfen nur von ausgebildeten Personen durchgeführt werden.
Überschreiten Sie niemals den vorgeschriebenen maximalen Betriebsdruck.
Benutzen Sie die vorgeschriebene Sicherheitsausrüstung.
Verwenden Sie ausschließlich Druckluft unter den angegebenen Konditionen.
Zeigt das Werkzeug beim Gebrauch Anzeichen von unregelmäßiger Funktion und Leistung, so ist die Benutzung sofort einzustellen und das Gerät einer Wartung oder Reparatur zu
unterziehen.
Erfolgt der Einsatz des Werkzeuges mit einem Gewichtsausgleicher oder einem anderen Unterstützungszubehör, so ist auf sichere Verbindung zu achten.
Halten Sie Ihre Hände immer in ausreichendem Sicherheitsabstand zu den beweglichen Teilen des Werkzeuges.
Das Werkzeug ist nicht geerdet oder gegen Elektrizität isoliert. Benutzen Sie es keinesfalls dort, wo die Möglichkeit eines Kontaktes mit Elektrizität besteht.
Gewährleisten Sie immer einen stabilen, sicheren Stand und Arbeitsposition vor Benutzung des Werkzeuges. Halten Sie das Werkzeug immer so fest, dass Sie ein mögliches
Rückdrehmoment beim Auftreten problemlos auffangen können.
Benutzen Sie immer Original-Ersatzteile.
Blockieren Sie den Betriebshebel niemals mit Klebeband, Kabel oder ähnlichem in Betriebsposition. Der Betriebshebel/Drücker muss immer frei beweglich bleiben, damit er beim
Loslassen von alleine in die Abschaltposition zurückkehren kann.
Stellen Sie immer die Luftversorgung am Absperrventil ab, bevor Sie eine Schleif- oder Schruppscheibe aufsetzen oder auswechseln.
Prüfen Sie Luftschlauch und Anschlüsse regelmäßig auf Verschleiß. Wechseln Sie diese bei Bedarf aus. Tragen oder ziehen Sie das Werkzeug niemals am Druckluftschlauch und
halten Sie Ihre Hände immer in ausreichendem Sicherheitsabstand vom Betriebsdrücker, wenn Sie das Gerät tragen und dieses noch an der Luftversorgung angeschlossen ist.
Vermeiden Sie, dass das drehende Teil des Werkzeuges in die Nähe oder gar in Berührung mit losen Kleidungsstücken, Krawatten, Haaren, Putzlappen oder ähnlichem kommt.
Es wird erwartet, dass sich die Bedienungsperson über alle Sicherheits- und Arbeitsvorschriften informiert, bevor sie mit der Installation, Arbeit oder Service des Werkzeuges befasst
ist.
Schließen Sie das Werkzeug nicht an, bevor ein gut erreichbares und einfach zu bedienendes Absperrventil in die Druckluftversorgungsleitung integriert wurde.
Legen Sie das Werkzeug erst ab, nachdem das bewegliche Arbeitsteil vollständig zum Stillstand gekommen ist.
Verwenden Sie ausschließlich das geeignete und zugelassene Schleifmittelzubehör, wie in Abschnitt „Inbetriebnahme" beschrieben.
Überprüfen Sie die Drehzahl des Werkzeuges mindestens einmal pro Woche, wenn sich dieses im täglichen Gebrauch befindet, am besten mit einem geeichten Tachometer. Die
Schleifmaschine darf ausschließlich mit Schleifmitteln, wie im Kapitel „Einsatzbereich" beschrieben, eingesetzt werden. Verwenden Sie niemals ein anderes Schleifmittel.
Verfahren Sie nach den Instruktionen, wie in Kapitel „Inbetriebnahme" angeführt.
Je nach Land können die nationalen Vorschriften für den Einsatz von Schleifmitteln variieren. Beachten Sie unbedingt, dass auch diese nationalen Vorschriften überprüft und
angewendet werden.
Schützen Sie sich und andere Personen im Arbeitsbereich des Schleifers vor eventuellem Funkenflug durch Schutzwände oder ähnlichem.
Verwenden Sie keine beschädigten oder angebrochenen Schleifmittel.
Verwenden Sie grundsätzlich eine schlagfeste Schutzbrille.
Die Geräuschentwicklung durch das Werkzeug selbst bzw. durch den Schleifvorgang kann unter Umständen die Benutzung eines Gehörschutzes erfordern.
Vermeiden Sie das Inhalieren des Schleifstaubes. Die Benutzung eines Atemschutzes wird dringend empfohlen. Das Schleifen bestimmter Materialien macht unter Umständen den
Einsatz spezieller Atemschutzmasken erforderlich. Informieren Sie sich hierüber vor Einsatz des Werkzeuges.
Stellen Sie sicher, dass das zu bearbeitende Werkstück ausreichend befestigt ist und sich keinesfalls während des Schleifprozesses lösen oder sonst wie bewegen kann.
Prüfen Sie die Schleifmittel in jedem Fall auf Risse oder Beschädigungen für den Fall, dass das Werkzeug zu Boden gefallen ist.
Die Aufbewahrung der Schleifmaschine sollte nur an einem Ort erfolgen, an dem Beschädigungen ausgeschlossen sind. Prüfen Sie das Werkzeug sorgfältig vor Inbetriebnahme,
wenn es nach einer längeren Periode nicht zum Einsatz gekommen ist.
Weist die Schleifmaschine im Einsatz hohe Vibrationen auf, so sind in diesem Fall besondere Maßnahmen zur Beseitigung zu ergreifen.
Wir erklären in alleiniger Verantwortung, dass dieses Gerät mit den folgenden
Normen oder normativer Dokumenten übereinstimmt:
EN 792, EN 50 144 gemäß den Bestimmungen der Richtlinien 98/37/EG.
Reinhold Elter
!
i
UT 8735 C
Druckluft Stabschleifer,
verlängert
Gerätekennwerte
-1
Drehzahl 19.000 min
Leistung 0,3 KW
Spannzange
6,0 mm
Baulänge
300 mm
Gewicht 0,9 kg
8,0 l/s
Luftverbrauch
Betriebsdruck 6,3 bar
Geräusch- / Vibrationsinformation
Messwert ermittelt entspr. EN 50 144 (Nenndruck)
Schalldruckpegel 90,2 dB(A)
Schallleistungspegel 102,4 dB(A)
Beschleunigung 2,5 m/s²
PNEUTEC Druckluftwerkzeuge und Maschinen GmbH
Georg-Ohm-Strasse 7, D - 65232 Taunusstein
www.pneutec.de info@pneutec.de
FEEL THE POWER
