3.3 Signale durch
Anzeigeleuchten im
Störungsfall
Im Störungsfall zeigen die
die gelbe und rote LED im
Bedienfeld die mögliche Art
der Störung an. Kontrollieren
Sie abhängig von der Art der
Störung bitte Folgendes:
1. Sind die Batterien ausrei-
chend geladen? Der Kocher
benötigt für die Einschalt-
phase eine Spannung von
mindestens 10,7 V.
2. Befindet sich Kraftstoff in
der Brennstoffleitung?
3. Läuft der Kühllüfter unge-
hindert?
4. Ist am Kühllüfter für ausrei-
chende Frischluftzufuhr aus
dem Fahrzeuginneren ge-
sorgt?
Falls der Kocher nach einem
erneuten Startversuch
weiterhin nicht startet, wen-
den Sie sich an eine autori-
sierte Webasto-Kunden-
dienstniederlassung.
Bei Auftreten von lang anhaltender starker Rauchentwicklung, unge-
wöhnlichen Geräuschen bei der Verbrennung, Kraftstoffgeruch oder bei
wiederholten Störungsabschaltungen in Verbindung mit Störungs-
signalen, muss der Kocher außer Betrieb gesetzt werden, indem die
Sicherung entfernt wird. Der Kocher darf in diesem Fall nicht mehr ver-
wendet werden, bis er von einer autorisierten Webasto-Kundendienst-
niederlassung überprüft wurde.

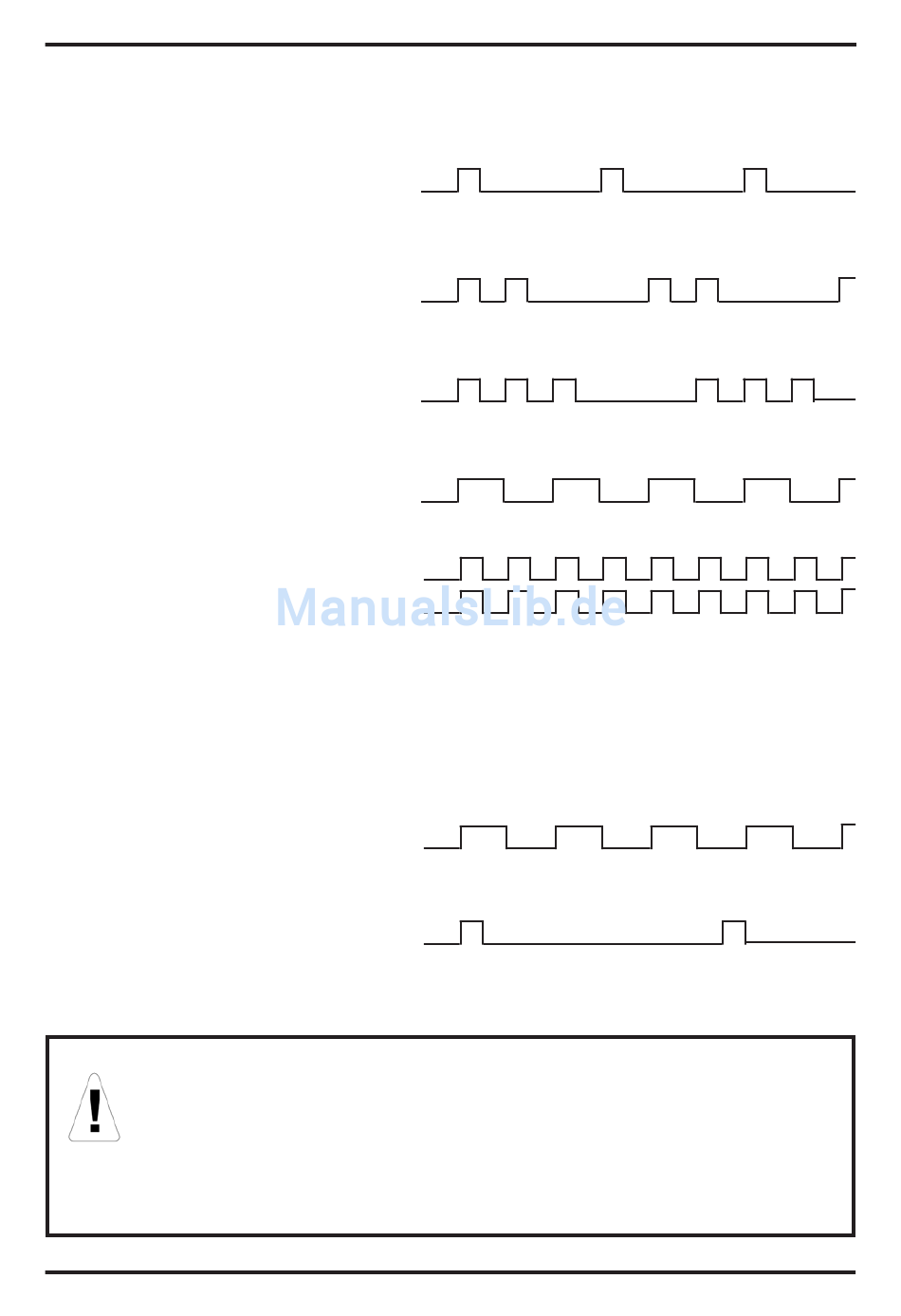

Abbildung 4: Signal leuchtet im Fall von Störungen.
EIN
Störung der
Gelb
0,125 s
Glühkerze
AUS
Störung
EIN
Brenner-
Gelb
lüfter
0,125 s 0,125 s 0,125 s
AUS
Störung
EIN
Kühllüfter
Gelb
0,125 s 0,125 s 0,125 s
AUS
Unter-
EIN
spannung
Gelb
0,25 s
AUS
Sperrung
nach 2 nicht
EIN
Gelb
erfolgrei-
AUS
EIN
chen Start-
Rot
versuchen.
0,125 s 0,125 s 0,125 s 0,125 s ...
AUS
Beseitigen der Sperrung:
1. Schalten Sie den Schalter in die Stellung ON (LEDs blinken - Sperrung).
2. Trennen Sie die Stromzufuhr am Hauptkabel (Blinken stoppt).
3. Schließen Sie das Hauptstromkabel wieder an (die gelbe LED leuch-
tet für 1 bis 3 Sekunden auf).
4. Schalten Sie den Schalter in Stellung OFF, nachdem die gelbe LED
erloschen ist.
EIN
Überhitzung
Rot
0,25s
AUS
Leuchtet
nach
EIN
Rot
Störungs-
0,125s
AUS
signal
Die rote LED beginnt zu blinken, wenn ein Störungssignal 5 Minuten
andauert.
6 / DEUTSCH
