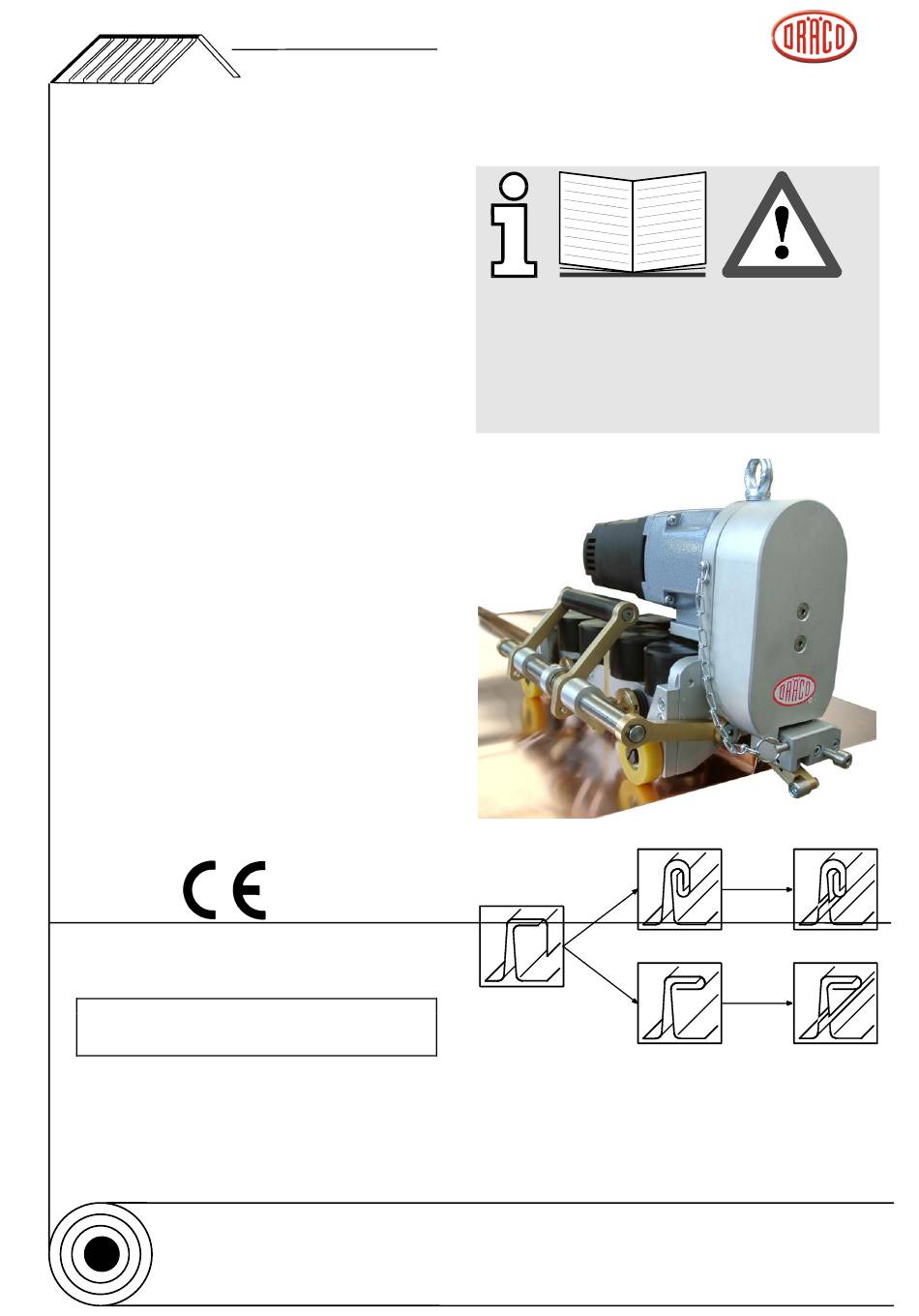

Draco K9-1 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Betriebsanleitung
Dachfalzschließer
K9-1
(Für Doppelstehfalz)
K9-1-WAD
(Kpl.-Version, für Winkelfalz,
Doppelfalz & Aufschneiden)
Maschinennummer:
Max Draenert
Werk I:
Verwaltung
Gutenbergstr. 15-17
Werk II:
Seewiesenweg 1
INTERNET: www.dracotools.com
... das Dach- und Wandprogramm von
Apparatebau GmbH & Co.KG - Elektro-Druckluftwerkzeuge
D-73777 Deizisau
D-73779 Deizisau
D-73779 Deizisau
Vor Inbetriebnahme und vor dem Gebrauch von
Maschinen
ist
es
unbedingt
zugehörige Betriebsanleitung und besonders die
dort aufgeführten Sicherheitshinweise sorgfältig zu
lesen und zu befolgen!
Abb. K9-1-WAD
Postfach 1120
E-mail: draenert@dracotools.com
erforderlich
die
Germany
Telefon
07153-8217-0
Fax
07153-821766
Inhaltsverzeichnis
Inhaltszusammenfassung für Draco K9-1
- Seite 1 Betriebsanleitung und besonders die dort aufgeführten Sicherheitshinweise sorgfältig zu lesen und zu befolgen! Dachfalzschließer K9-1 (Für Doppelstehfalz) K9-1-WAD (Kpl.-Version, für Winkelfalz, Doppelfalz & Aufschneiden) Abb. K9-1-WAD Maschinennummer: Max Draenert Apparatebau GmbH & Co.KG - Elektro-Druckluftwerkzeuge Germany Werk I: Verwaltung D-73777 Deizisau Postfach 1120...
-
Seite 2: Inhaltsverzeichnis
Winterset K9-1-WS Verbotszeichen Montage Bestimmungsgemäße Verwendung Duo-Funktionsschalter K9-1-DF Funktion Der Dachfalzschließer K9-1 darf nur zum Schließen Funktionsprüfung Duo-Funktionsschalter oder Aufschneiden von Scharen gemäß den Arbeiten mit dem Duo-Funktionsschalters technischen Daten und der in dieser Betriebs- Arbeiten mit der Kabelfernsteuerung K9-1-KF... -
Seite 3: Sicherheitshinweise
Hersteller eingeschickt werden! Die Betriebsspannungsangabe auf dem Typenschild des Dachfalzschließers muß mit Unfallgefahr! der Netzspannung übereinstimmen! Der Dachfalzschließer K9-1 ist nicht Der Dachfalzschließer darf ausschließlich an spritzwassergeschützt nach IP20. geerdete Schutzkontakt-Steckdosen Arbeiten bei Regen ist unzulässig. angeschlossen werden! -
Seite 4: Technische Daten
Scharenbreite min. Empf. Materialtemperatur min. + 10 °C Technische Änderungen vorbehalten 06/22 Technische Daten Zubehör Technische Daten Winterset K9-1-WS siehe Betriebsanleitung Heißluftgerät. Profilmaße Mindestbreite der Profilschare 140 mm bis 15 mm ab 24 mm Maß D - (5 x s)* ab 25 mm Maß... -
Seite 5: Funktion
... das Dach- und Wandprogramm von Funktion Lieferumfang Der Dachfalzschließer K9-1 dient sowohl zum Bei der Lieferung des Dachfalzschließers K9-1 den Schließen des Doppel- und Winkelstehfalzes als Paketinhalt auf Vollständigkeit prüfen. auch zum Aufschneiden von Profilscharen im Dach- und Fassadenbereich. -
Seite 6: Inbetriebnahme
Unfallgefahr! - Gummieinzugsrollen und Falzrollen müssen frei von Öl, Fett und Fremdkörpern sein. - Falzrollen auf richtige Reihenfolge prüfen. Der Dachfalzschließer K9-1 ist spritz- Funktionsprüfung. Wassergeschützt nach IP54. Der Netzschalter muss auf Stellung O Arbeiten bei Regen und Extremem ist stehen (Schalterkontrolllampe leuchtet unzulässig! -
Seite 7: Arbeiten Mit Dem Dachfalzschließer
... das Dach- und Wandprogramm von Vorbereitung des Dachfalzschließers Arbeiten mit dem Dachfalzschließer (Doppelstehfalz) ⚫ Höheneinstellung der Stützräder Bevor mit dem Dachfalzschließer gearbeitet Die Stützräder sind auf 3 Höhenbereiche werden darf, muß das Kapitel “Inbetrieb- einstellbar: nahme“gelesen werden. Die Sicherheitshinweise sind besonders zu Bereich 1: 25 - 38 mm beachten! -
Seite 8: Arbeitsfolge Beim Schließen Des Falzes
Spannhebel über Druckpunkt ganz nach unten drücken. Wird ein Dachfalzschließer mit Duo-Funktionsschalter Hebel ist arretiert und steht parallel zur Schare. (K9-1-DF) verwendet, muss vor dem Einschalten die Stellung des Stiftes kontrolliert werden (siehe Einsatz ist der Spannhebel nicht korrekt arretiert, von Sonderzubehör K9-1-DF). -
Seite 9: Arbeiten Mit Sonderzubehör
... das Dach- und Wandprogramm von Arbeiten mit Sonderzubehör Umrüsten auf Winkelstehfalzrollen K9-1-WR Bevor mit dem Dachfalzschließer gearbeitet werden darf, muss das Kapitel “Inbetriebnahme“ (Seite 6) gelesen werden. Die Sicherheitshinweise sind besonders zu beachten! Alle Anweisungen müssen durchgeführt werden. -
Seite 10: Aufschneiderollen K9-1-Ar
... das Dach- und Wandprogramm von Aufschneiderollen K9-1-AR Um ein freies Gleiten des Schnittgutes zu gewährleisten, werden auf das 4. Achsenpaar keine Rollen aufgesetzt. Die Maschine arbeitet nur mit 6 Rollen. Schneiderollen Bevor mit dem Dachfalzschließer gear- beitet werden darf, muß das Kapitel “Inbetriebnahme"... -
Seite 11: Spannhebel Arretieren
... das Dach- und Wandprogramm von Spannhebel arretieren Spannhebel über Druckpunkt ganz nach unten drücken. Hebel ist arretiert und steht parallel zur Schare. Ist der Spannhebel nicht korrekt arretiert, kann dieser beim Arbeiten aufspringen. Dachfalzschließer mit Seil an den Ringschrauben gegen Absturz sichern. -
Seite 12: Rollenwechsel K9
... das Dach- und Wandprogramm von Rollenwechsel K9-1 Rollenmontage auf Winkelstehfalzrollen Antriebsache (Sonderzubehör) Ersetze Stifte der Rollen Rolle 1.3 müssen in die durch 3 Antriebsachse einrasten Ersetze Rolle 1.4 durch 4 Doppelstehfalzrollen Aufschneiderollen (Standard) (Sonderzubehör) Rollen 0.3 und 1.3 (3) durch Auf- schneiderollen 0.3... -
Seite 13: Aufschneiderollen
... das Dach- und Wandprogramm von Aufschneiderollen K9-1-AR Auswechseln der Schneidplatten Demontage und Auswechseln der Schneidplatten Station 3 und 0,3. Arbeitsfolge: Zum Wechseln der Schneidplatte 4 Senkschrauben (Pos. 10) lösen und Schneidplatte abnehmen. Sofern die Schneidplatten nicht ausgebrochen oder zu stumpf sind, können dieselben nachgeschärft werden. -
Seite 14: Ersatzteilliste Aufschneiderollen
... das Dach- und Wandprogramm von Ersatzteilliste Aufschneiderollen K9-1-AR Satz Art.-Nr. BG91625-1 Schlagzahl Nr. 3 Pos. Teile-Nummer Bezeichnung Menge BG900299 Aufschneiderolle Station 3 komplett 81238 Senkschraube m. ISK M5x12 K 906303 Schneidplatte Station 3 K 906301 Schneidplattenhalter Station 3 K 906280... - Seite 15 ... das Dach- und Wandprogramm von Zum Aufschneiden von Winkel oder Doppelstehfalz mit den Aufschneiderollen K9-1-AR, für Sanierungs- und Reparaturarbeiten Zwei Falze aufschneiden um eine Scharenbahn auszuwechseln. Ein Rand von 8 mm bleibt stehen. Beide Seiten mit einem Handblech- biegegerät zum kleinen Falz 24 mm hochkanten.
-
Seite 16: Winterset K9-1-Ws
Nach dem Abschalten Gerät abkühlen lassen Nicht berühren! Verbrennungsgefahr! Schutzhandschuhe tragen! Mit dem Winterset K9-1-WS (Sonderzubehör) wird bei niedrigen Außentemperaturen der Falz vor dem Dachfalzschließer erwärmt. Nach der Montage des Wintersets K9-1-WS kann der Dachfalzschließer auch bei niedrigen Temperaturen eine optimale Verfalzung herstellen. -
Seite 17: Duo-Funktionsschalter K9-1-Df
... das Dach- und Wandprogramm von DUO-Funktionsschalter K9-1-DF DUO-Funktionsschalter kann Dachfalzschließer freiem Auslauf gegen Absturz gesichert werden. Durch das automatische Abschalten an einem Hindernis, First, Traufe, Abtreppung oder Wand erhöht sich die Sicherheit am Dach. Wird die Maschine an Steillagen und Wänden... -
Seite 18: Arbeiten Mit Der Kabelfernsteuerung K9-1-Kf
Betrieb. Vor jedem neuen Schließvorgang muß die Stellung des Falztasters und des Arretierstiftes kontrolliert werden. Arbeiten mit der Fernsteuerung K9-1-KF Zum Gebrauch der Kabelfernsteuerung muss erst der Überbrückungsstecker (bei Pos.1) abgeschraubt werden, dann das Kabel einstecken und mit dem Drehgewinde sichern. -
Seite 19: Dachfalzschließer K9-1 Mit Andruck-Spannsystem K9-1-Ass
... das Dach- und Wandprogramm von Dachfalzschließer K9-1 mit Andruck-Spannsystem K9-1-ASS Service Tipp: Druckverstellung Um einen optimalen Falzschluß zu erhalten, muß der Rollendruck materialgerecht eingestellt werden. An den beiden Stellringen (Pfeile) kann der Druck verändert werden. Druck verstärken: Stellring nach rechts drehen. -
Seite 20: Schaltpult K9
... das Dach- und Wandprogramm von Schaltkasten K9-1 1. Hauptschalter EIN - AUS 2. START-Taste 3. Anschluss für Duo-Funktionsschalter K9-1-DF 4. Sicherung 5. Drehzahlregler 6. Schalter für VORwärts - STOP - RÜCKwärts 7. Anschluss für Kabelfernsteuerung K9-1-KF... - Seite 21 7. Vor dem Schließen des Doppelfalzes, bitte alle Formrollen auf den richtigen Sitz und Nummern überprüfen. 8. Falzschliesser K9-1 mit den ersten Formrollen in den Falz einsetzen. 9. Start Taste (Nr. 2) drücken, Falzmaschine schließt den Doppelfalz in einem Arbeitsgang.
- Seite 22 ... das Dach- und Wandprogramm von Kurzbeschreibung: Arbeiten mit dem Duo-Funktionsschalter K9-1-DF 1. Überprüfen, ob der Duo-Funktionsschalter K9-1-DF als Option mitbestellt wurde. 2. Das Kabel mit dem Stecker muss in den elektronischen Schaltkasten unter dem Leistungsschild K9 DF eingesteckt sein (Nr. 3).
-
Seite 23: Pflege Und Instandhaltung
Reparaturen dürfen nur vom Hersteller oder einem autorisierten Reparaturbetrieb ausgeführt werden. Garantieleistung Der Dachfalzschließer K9-1 und das Zubehör wird bei der Fertigung mehrfach geprüft. Wir gewährleisten für Material und Ausführung. Versagt das Gerät trotz sachgemäßer Behandlung infolge eines Fertigungs- oder Materialfehlers innerhalb der Garantiezeit von 12 Monaten, wird es kostenlos instandgesetzt. -
Seite 24: Eg-Konformitätserklärung
Max Draenert Apparatebau GmbH & Co.KG Gutenbergstr. 15 - 17 73779 Deizisau Fabrikat: Dachfalzschließer Artikelbezeichnung: K9-1, K9-1-WAD Hiermit erklärt der Unterzeichner in alleiniger Verantwortlichkeit, daß die angegebenen Produkte mit den folgenden Richtlinien und Normen übereinstimmt. EG 06/42 DIN EN ISO 12100-1 DIN EN ISO 12100-2...
