Bedienungsanleitung Monitor SEC24-7-TFT
www.SecurTech24.de

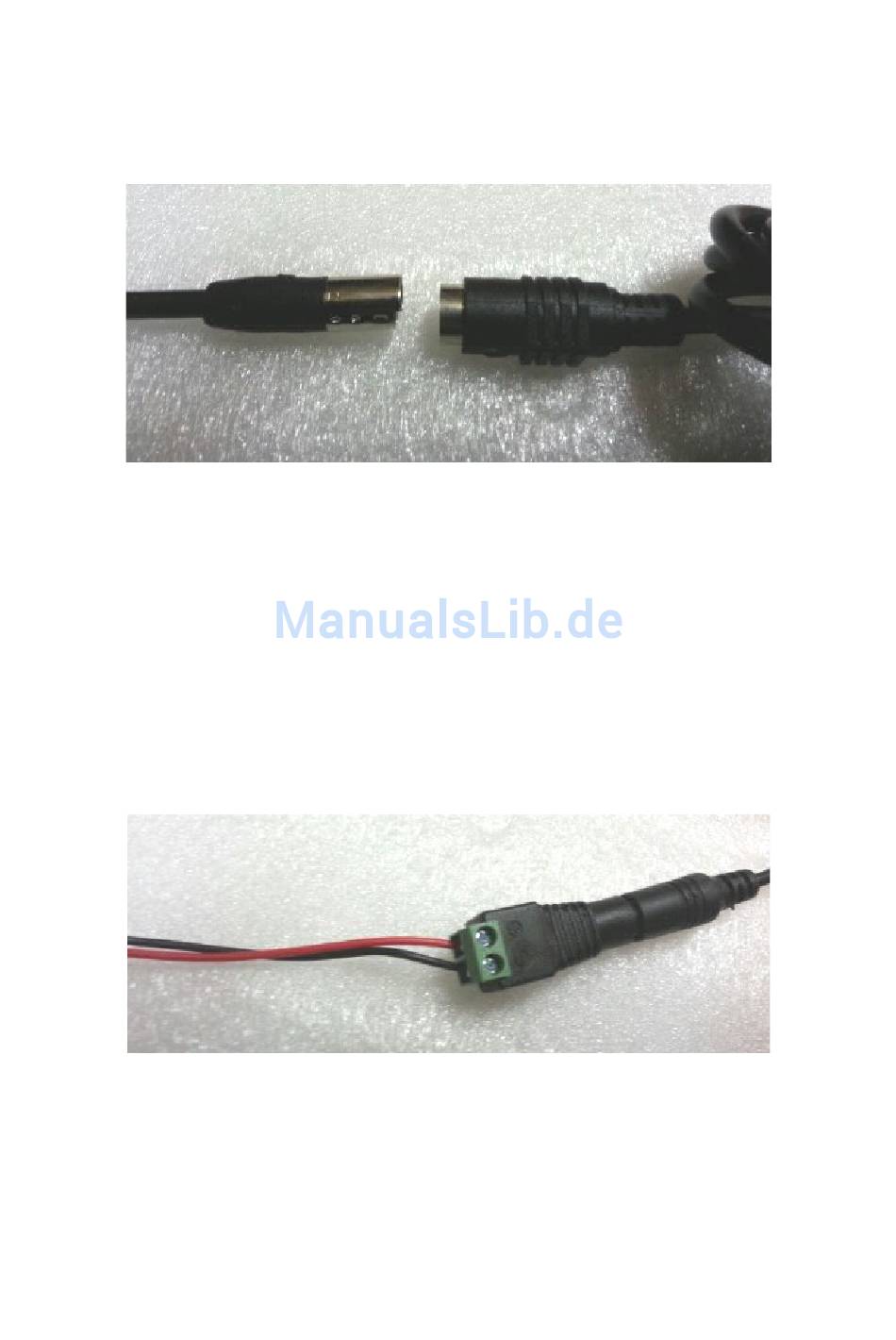

Anschluß des Monitors:
verbinden Sie zunächst das mitgelieferte Anschlußkabel mit der Kabel-Anschlußbuchse des
Monitors:
Falls Sie ein Netzteil mitbestellt haben, dann schließen Sie die Hohlsteckerbuchse an die
Stromversorgungskabel rot und schwarz an. Rot = +Pol, schwarz = -Pol
Verbinden Sie dann das mitgelieferte Netzteil mit der Hohlsteckeranschlußbuchse.
Hinweis: das blaue Anschlußkabel wird nur benötigt, falls Sie z.B. im PKW die Umschaltung auf
den AV-Kanal mit einer angeschlossenen Rückfahrkamera steuern möchten: wird auf das blaue
Kabel eine +-Spannung gelegt, schaltet der Monitor automatisch auf AV2, bei entfernen der
Anschlußspannung schaltet der Monitor zurück auf AV1. So können Sie beispielsweise den
Monitor auf AV-Eingang AV1 im Dauerbetrieb für den Anschluß eines Videoplayers nutzen.
Schließen Sie das blaue Kabel und den Plus-Pol einer angeschlossenen Kamera zusammen an
den +-Pol der Rückfahrleuchte an. Wird der Rückwärtsgang eingelegt, schaltet automatisch die
Kamera ein und der Monitor auf AV2. Wird der Rückwärtsgang rausgenommen, schaltet der
Monitor zurück auf AV1.
