- Seite 1 ER 1, ER 1F Fernsteuerungen Betriebsanleitung Valid for: 716-xxx-xxxx 0463 471 001 DE 20170607...
-
Seite 3: Inhaltsverzeichnis
Deaktivieren der Fernsteuerung ............. BETRIEB ER 1F .................... 10 Gerät starten ..................... Aktivieren des Fußpedals ................ Deaktivieren des Fußpedals ..............WARTUNG ..................... Kabel ER 1 austauschen................Kabel ER 1F austauschen ............... FEHLERBEHEBUNG ..................13 BESTELLNUMMERN ..................14 ERSATZTEILBESTELLUNG ................ 15 ZUBEHÖR...................... -
Seite 4: Einführung

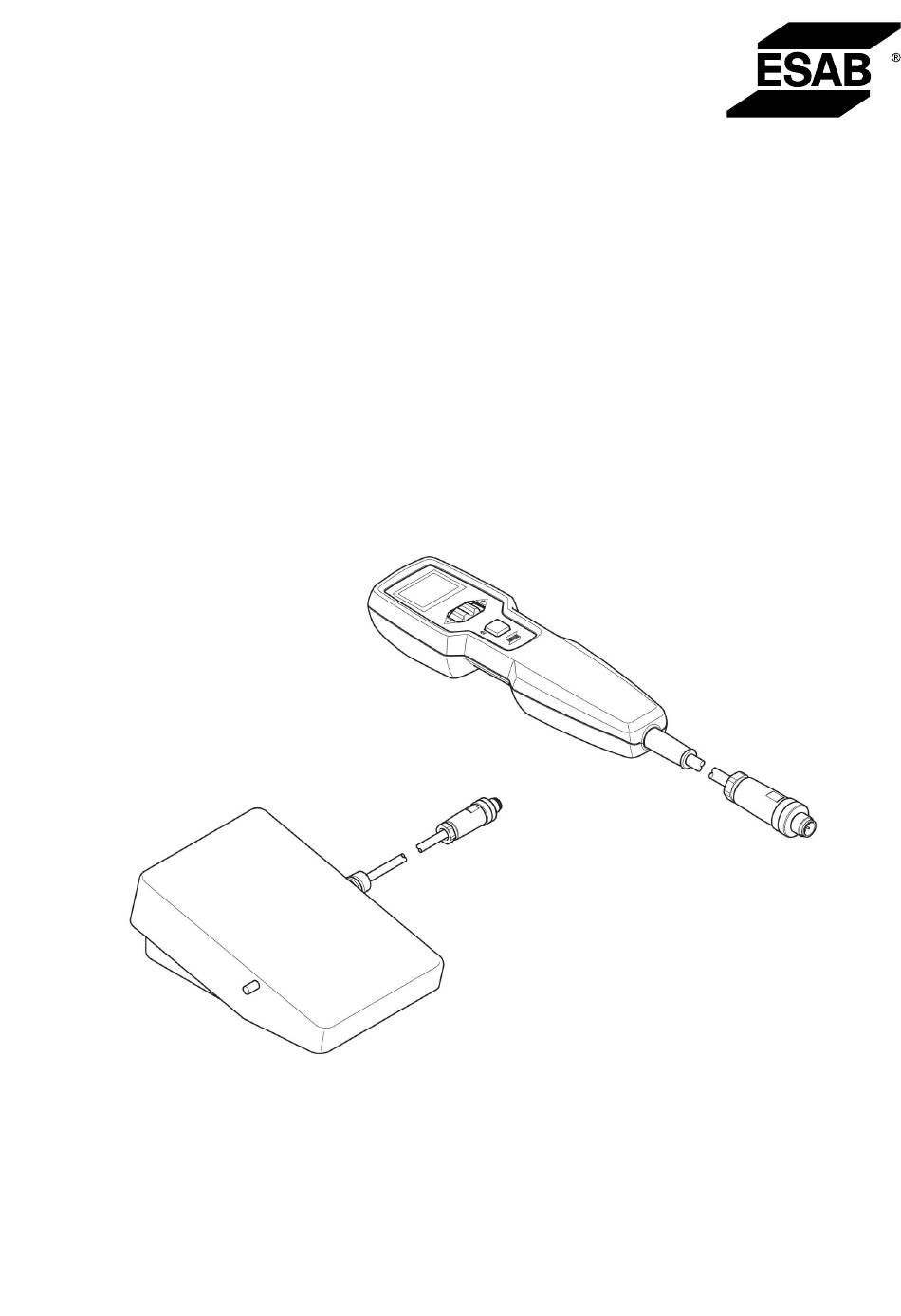

1 EINFÜHRUNG EINFÜHRUNG Die Fernsteuerung ER 1 kann verwendet werden, um Stromstärke, Arc Force und Speicher auszuwählen. Die verfügbaren Funktionen und die Anzahl der Speicher hängen von der Stromquelle ab, mit der die Fernsteuerung verbunden ist. Das Fußpedal ER 1F kann verwendet werden, um die Stromstärke zu steuern. Es verfügt außerdem über eine Auslöserfunktion, mit der der Schweißvorgang gestartet werden kann. - Seite 5 Abfall in einer Recyclinganlage entsorgt werden. Als für diese Ausrüstung zuständige Person müssen Sie Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. 0463 471 001 - 5 - © ESAB AB 2017...
-
Seite 6: Technische Daten
5-Meter-Kabel (16,4 Fuß) Betriebstemperatur -20 bis +60 °C (-4 bis 140 °F) -20 bis +60 °C (-4 bis 140 °F) Transporttemperatur -40 bis +80 °C (-40 bis -40 bis +80 °C (-40 bis 176 °F) 176 °F) Schutzart IP53 IP23 0463 471 001 - 6 - © ESAB AB 2017... -
Seite 7: Betrieb Er 1
3 BETRIEB ER 1 BETRIEB ER 1 Gerät starten Die Verbindung von Fernsteuerung an die Stromquelle ist in der Betriebsanweisung für die Stromquelle beschrieben. Die Softwareversion der Fernsteuerung wird während des Systemstarts der Fernsteuerung angezeigt. Das Fernsteuerungs-Menü Symbole im Display der Fernsteuerung (1) -
Seite 8: Aktivieren Der Fernsteuerung
3 BETRIEB ER 1 Aktivieren der Fernsteuerung Bei Anschluss an eine Stromquelle mit manueller Aktivierung: Aktivieren Sie die Fernsteuerung über die Stromquelle wie in der Betriebsanleitung der Stromquelle beschrieben. Die Bedienkonsole der Stromquelle wird gesperrt, aber über die Fernsteuerung vorgenommene Änderungen werden angezeigt. -
Seite 9: Sperren Und Entsperren Der Fernsteuerung
3 BETRIEB ER 1 Sperren und Entsperren der Fernsteuerung Halten Sie Taste (2) 2 Sekunden gedrückt, um die Fernsteuerung zu sperren. Es wird kurz ein großes Schlosssymbol auf dem Display angezeigt. In der rechten Ecke ist ein kleines Schlosssymbol (1) zu sehen, um anzuzeigen, dass die Fernsteuerung gesperrt ist. -
Seite 10: Betrieb Er 1F
Betriebsanweisung der Stromquelle beschrieben. Bei Anschluss an eine Stromquelle mit automatischer Aktivierung: Trennen Sie das Fußpedal von der Stromquelle, um die Fernsteuerung zu deaktivieren, wie in der Betriebsanweisung der Stromquelle beschrieben. 0463 471 001 - 10 - © ESAB AB 2017... -
Seite 11: Wartung
• Überprüfen Sie alle Kabel. • Prüfen Sie alle elektrischen Anschlüsse. Kabel ER 1 austauschen Entfernen Sie die fünf Schrauben (1). Entfernen Sie die Abdeckung von der Rückseite der Fernsteuerung (2). Entfernen Sie die drei Schrauben (3). Entfernen Sie die Steckverbinder. -
Seite 12: Kabel Er 1F Austauschen
Montageplatte der Hauptplatine (4) befestigt ist. Tauschen Sie das Kabel aus. Setzen Sie die Steckverbinder (3) ein. Stellen Sie sicher, dass die IP-Schutzfolie die Hauptplatine und die Steckverbinder abdeckt. Tauschen Sie die obere Abdeckung aus. 0463 471 001 - 12 - © ESAB AB 2017... -
Seite 13: Fehlerbehebung
6 FEHLERBEHEBUNG FEHLERBEHEBUNG Informationen zur Fehlersuche und Fehlercodes finden Sie in der Betriebsanweisung der Stromquelle. 0463 471 001 - 13 - © ESAB AB 2017... -
Seite 14: Bestellnummern
7 BESTELLNUMMERN BESTELLNUMMERN Ordering number Denomination Type 0445 536 880 ER 1 Remote control Handheld remote with 4 pin, 5 m (16.4 ft) cable 0445 536 881 ER 1 Remote control Handheld remote with 6 pin, 5 m (16.4 ft) cable... -
Seite 15: Ersatzteilbestellung
Reparaturen und elektrische Arbeiten sind von einem autorisierten ESAB-Servicetechniker auszuführen. Verwenden Sie nur ESAB-Originalersatzteile und ESAB-Originalverschleißteile. Ersatz- und Verschleißteile können über Ihren nächstgelegenen ESAB-Händler bestellt werden, siehe Umschlagrückseite dieses Dokuments. Geben Sie bei einer Bestellung Produkttyp, Seriennummer, Bezeichnung und Ersatzteilnummer gemäß Ersatzteilliste an. -
Seite 16: Zubehör
9 ZUBEHÖR ZUBEHÖR ER 1 (0445 536 880) 0445 450 880 Interconnection cable, 4 pin, 5 m (16.4 ft) ER 1 (0445 536 881) 0445 280 880 Interconnection cable, 6 pin, 5 m (16.4 ft) 0445 280 881 Interconnection cable, 6 pin, 10 m (32.8 ft) 0445 280 882 Interconnection cable, 6 pin, 25 m (82.0 ft) - Seite 17 9 ZUBEHÖR 0463 471 001 - 17 - © ESAB AB 2017...
- Seite 18 ESAB subsidiaries and representative offices Europe THE NETHERLANDS North and South America SOUTH KOREA ESAB Nederland B.V. ESAB SeAH Corporation AUSTRIA Amersfoort ARGENTINA Kyungnam ESAB Ges.m.b.H Tel: +31 33 422 35 55 CONARCO Tel: +82 55 269 8170 Vienna-Liesing Fax: +31 33 422 35 44...
