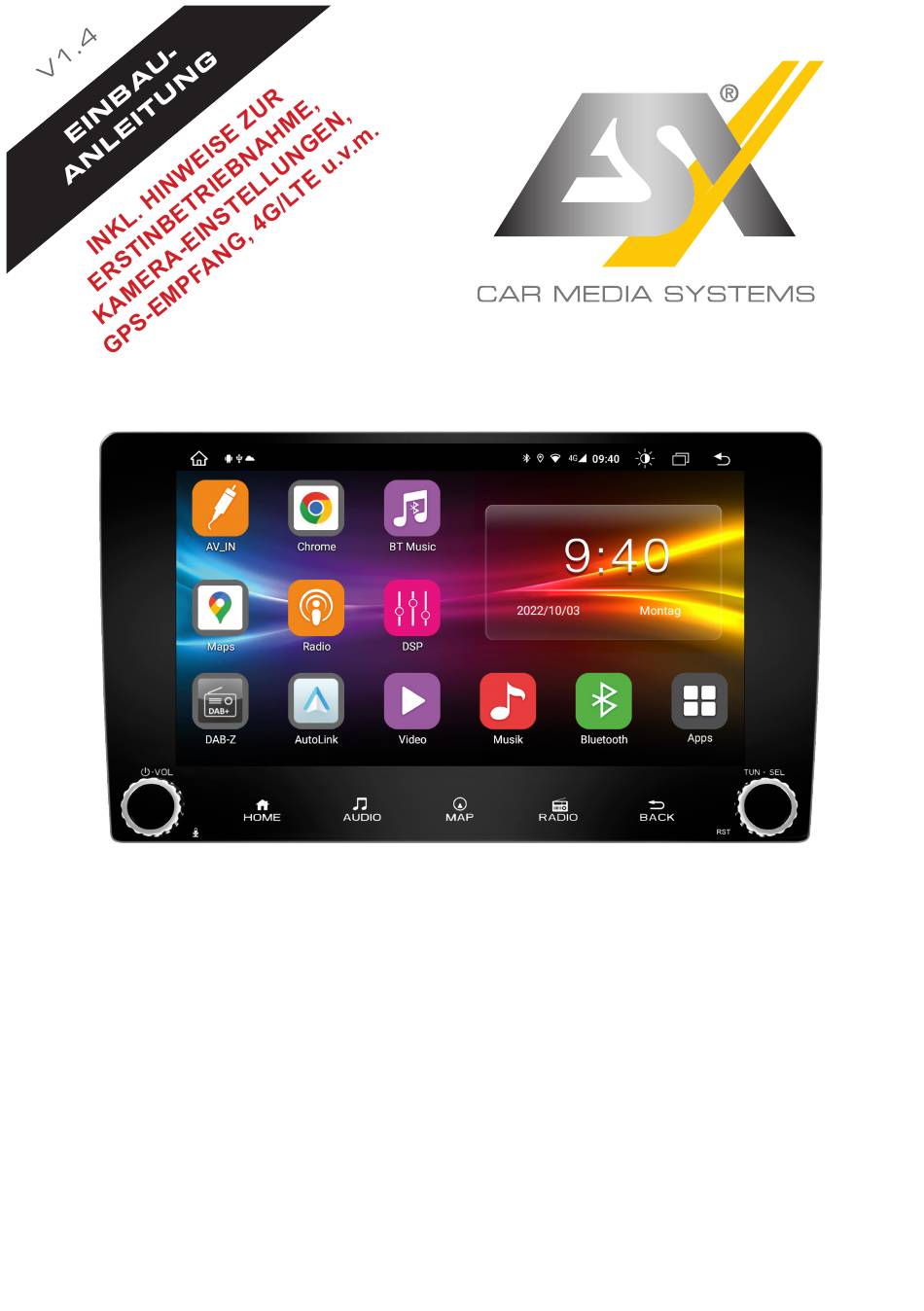

- Seite 1 VN940-4G SMART NAVICEIVER MOBILE INTERNET READY V I S I O N A N D R O I D S E R I E S ™...
-
Seite 2: Wichtige Hinweise
WICHTIGE HINWEISE Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Geräts. Beachten Sie dazu die folgenden Hinweise vor der Installation: • Behandeln Sie bitte alle Teile des Geräts und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht. • Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten. -
Seite 3: Einbauhinweise
Hinweise auf der nächsten Seite. Schließen Sie danach alle Kabelsätze, Antennen und Dongles wie auf Seite 6 beschrieben am ESX Hauptgerät an. Danach stecken Sie noch den Kabelstecker aus dem Radioschacht des Fahrzeugs am ESX Hauptgerät bzw. an dessen fahrzeugspezifi- schem System-Kabelsatz ein. -
Seite 4: Lieferumfang
LIEFERUMFANG ARTIKEL ABBILDUNG ANZAHL Hauptgerät Art.-Nr. VN940-4G System-Kabelsatz mit ISO Anschluss (20-poliger Stecker) Art.-Nr. ZEOS-A80650-022 AV-Kabelsatz 1 mit Audio- und Videoanschlüssen und Rückfahrkamera (14-poliger Stecker) Art.-Nr. ZERW-120014-207 USB-Anschluss 1 (4-poliger Stecker) Art.-Nr. ZECL-290004-217 4G/LTE-Dongle (6-poliger Stecker) Art.-Nr. ZESW-012900-004 USB-Anschluss 2 (8-poliger Stecker) Art.-Nr. - Seite 5 LIEFERUMFANG ARTIKEL ABBILDUNG ANZAHL Y-Adapter für Mikrofon und Empfänger der separat erhältlichen Fernbedienung (6-poliger Stecker) Art.-Nr. ZERW-121506-200 Externes Mikrofon (Miniklinke) Art.-Nr. ZECL-035201-330 GPS-Antenne Art.-Nr. ZESW-011701-007 DAB-Antenne Art.-Nr. VNA-ANT-DAB5 4G/LTE-Antenne Art.-Nr. VNA-LTE...
-
Seite 6: Anschlussbeschreibung
ANSCHLUSSBESCHREIBUNG GPS-Antenne WiFi-Antenne Gerätesicherung 10 A DAB-Antenne 4G/LTE-Antenne Anschlüsse für die Optischer Stereo System-Kabelsatz Kabelsätze Audioausgang (S/PDIF) Radio-Antenne vom Fahrzeug System-Kabelsatz (20-poliger Stecker, schwarz) Kabel braun (BRAKE): Anschluss für Handbremssignal (Masse) Kabel rosa (REVERSE): Anschluss für Rückwärtsgangsignal (+12V) Kabel weiß (KEY1): Anschluss für analoge Lenkradfernbedienung (links) Kabel weiß/schwarz (KEY2): Anschluss für analoge Lenkradfernbedienung (rechts) -
Seite 7: Anschluss Nicht Belegt
ANSCHLUSSBESCHREIBUNG USB-Anschluss 1 (4-poliger Stecker, lila) Verwenden Sie diesen USB-Anschluss für USB-Speichermedien. 4G/LTE-Dongle (6-poliger Stecker, türkis) Beachten Sie dazu die Hinweise ab Seite 10. USB-Anschluss 2 (8-poliger Stecker, braun) Verwenden Sie diesen USB-Anschluss in Verbindung mit der Media Connect Funktion, um Ihr Android Smartphone mit dem Naviceiver zu verbinden. -
Seite 8: Einbauhinweise Allgemein
EINBAUHINWEISE ALLGEMEIN GPS-Antenne Entfernen Sie die Fo- Die GPS-Antenne sollte waagerecht auf das Armaturenbrett mit der Klebe- lie an der Unterseite seite nach unten geklebt werden. Bei einer metallbedampften Scheibe ist der GPS-Antenne kein Empfang möglich. Wählen Sie eine ebene Stelle mit freier Sicht auf den Himmel. - Seite 9 rt werden. Verstärkereinheit EINBAUHINWEISE ALLGEMEIN DAB-Antenne Naviceiver/Radio – Warten Sie, bis die Glasober äche vollständig der Frontsäule. In neueren Fahrzeugen kann meist die originale Fahrzeugantenne sowohl für den analogen als auch trocken ist, bevor Sie fortfahren. den digitalen Radioempfang genutzt werden. Die beiliegende DAB-Scheibenantenne sollte nur benutzt –...
-
Seite 10: Einrichten Der 4G/Lte-Verbindung
EINRICHTEN DER 4G/LTE-VERBINDUNG Verlegen Sie zunächst die beiden 4G/LTE-Antennen innerhalb des Armaturenbretts zur Wind- schutzscheibe hin, je eine Antenne für links und eine für rechts. Idealerweise sollte Sie die Antennen an die Windschutzscheibe kleben, um einen optimalem Empfang zu gewährleisten. Legen Sie dann Ihre SIM-Karte in den 4G/LTE-Dongle ein: Öffnen Sie den Dongle, indem Sie die Klappe Öffnen Sie nun die Metallklappe mit einem... - Seite 11 EINRICHTEN DER 4G/LTE-VERBINDUNG Schalten Sie danach das Gerät an, um die 4G/LTE Verbindung zu testen. Nachdem das Gerät gestartet ist, geben Sie Nach erfolgreicher Eingabe wird die SIM-Karte hier Ihren 4-stelligen PIN-Code der SIM-Karte entsperrt. ein. Bestätigen Sie die Eingabe mit dem Ha- ken.
- Seite 12 EINSTELLUNG FÜR RÜCKFAHRKAMERAS Wenn Sie am Kamera-Eingang des Gerätes eine kompatible Rückfahrkamera angeschlossen haben, wird beim Einlegen des Rückwärtsganges automatisch das Kamerabild angezeigt. Diese Ansicht wird auch beim Drücken der Kamera-Direkt-Taste gezeigt. Falls Ihre Rückfahrkamera nicht über dynamische Öffnen Sie dazu in den Einstellungen das Menü Führungslinien verfügt, können Sie die statischen Auto Einstellung und tippen dann auf Video.
- Seite 13 EINSTELLUNG FÜR RÜCKFAHRKAMERAS Wenn Sie am zweiten Kamera-Eingang des Gerätes eine kompatible Zusatzkamera angeschlossen haben, wird diese über die App F-CAM angezeigt. Diese Ansicht wird auch beim Drücken (zweimal) der Kamera-Direkt-Taste gezeigt, aber nur wenn Sie diese vorher aktiviert haben. Öffnen Sie in den Einstellungen das Menü...
- Seite 14 EINSTELLUNG FÜR HD-KAMERAS Falls Sie am Kabelsatz „A“ (14-poliger Stecker, schwarz) eine ESX HD-Kamera oder eine kompatible AHD-Kamera verwenden, müssen im ESX Naviceiver die Einstellungen entsprechend geändert werden. Öffnen Sie Einstellungen im App-Menü und tip- Tippen Sie im Menü Auto Einstellung unten auf pen dann auf Auto Einstellung.
- Seite 16 ESX Car Media Systems · Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxnavi.de - www.audiodesign.de © Alle Rechte vorbehalten. Technische Änderungen und Fehler vorbehalten.
