PR electronic MK4-pro Handbuch
Scent-system
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für PR electronic MK4-pro

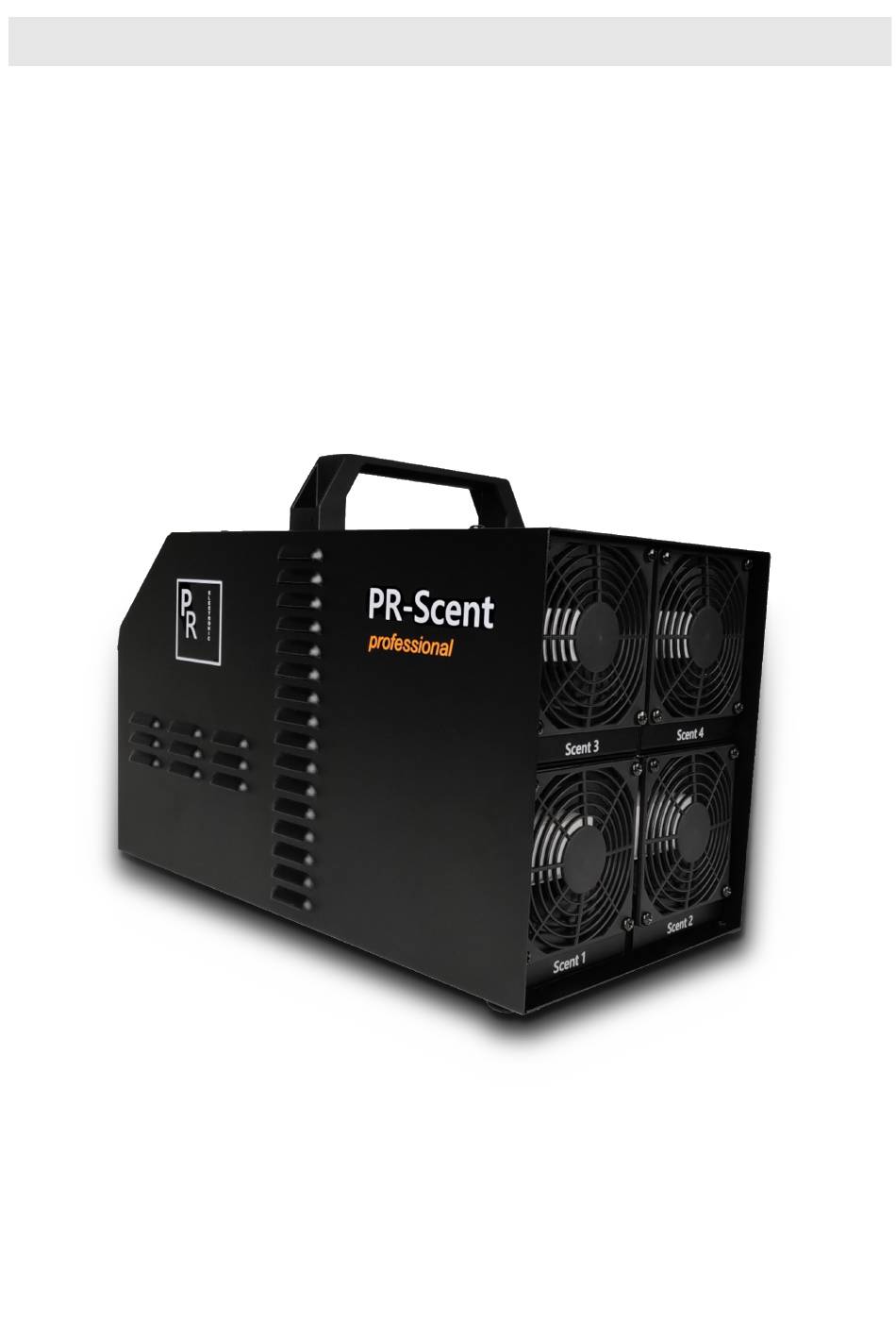

- Seite 1 MK2-/MK4-pro Scent-System Handbuch PR electronic Version 20210805 Seite 1/18...
-
Seite 2: Inhaltsverzeichnis
MK2-/MK4-pro Scent-System Handbuch Inhalt Einführung Inbetriebnahme Wechsel der Duftpatronen Handhabung der Düfte/Duftpatronen Einstellungen/Programmierung im Menue-Display Technische Dokumentation Technische Daten Konformitätserklärung Service Adresse Seite 2/18... -
Seite 3: Einführung
MK2-/MK4-pro Scent-System Handbuch Einführung Vielen Dank, dass sie sich für ein Produkt von PR electronic entschieden haben. Mit den Systemen der PR-Scent © Serie erhalten sie Geräte nach neuestem Stand der Technik. Durch den robusten Aufbau, modernste Schaltungstechnik und umfangreiche Steuermöglichkeiten wird ein zuverlässiger und störungssicherer Betrieb in jeder... -
Seite 4: Inbetriebnahme
MK2-/MK4-pro Scent-System Handbuch Inbetriebnahme Das Gerät / System ist für einen Betrieb an Wechselstrom mit verschiedenen Spannungen und Frequenzen geeignet (Weitbereichseingang). Das Gerät / System benötigt einen Schutzleiteranschluss (Wie z.B. beim Schukostecker vorhanden). Achtung! Der Patronenbehälter wird während des Betriebs erwärmt. -
Seite 5: Wechsel Der Duftpatronen
MK2-/MK4-pro Scent-System Handbuch Wechsel der Duftpatrone Wenn die Betriebsdauer der Duftpatrone erreicht ist, oder wenn eine andere Duftrichtung gewünscht wird, muss die entsprechende Duftpatrone gewechselt werden. Dazu gehen Sie folgendermaßen vor: 1. Maschine ausschalten und die Abgabeeinheiten abkühlen lassen. 2. Die 4 Knebelschrauben am jeweiligen Duftauslass lösen und das Gitter abnehmen. - Seite 6 MK2-/MK4-pro Scent-System Handbuch Schritte beim Wechsel der Dufpatrone MK2 Seite 6/18...
-
Seite 7: Handhabung Der Düfte/Duftpatronen
MK2-/MK4-pro Scent-System Handbuch Handhabung der Düfte / Duftpatronen Hinweise: Die Duftpatronen und werden in einer luft- und geruchsundurchlässigen Verpackung versiegelt geliefert. Die Verpackung bitte nicht lange vor Gebrauch der Duftpatrone öffnen! Wenn Verpackungen beschädigt sind, diese unbedingt wieder Luftdicht verschließen oder notfalls die Duftpatrone samt beschädigter Verpackung in einen Plastikbeutel einpacken. -
Seite 8: Basic Operation
MK2-/MK4-pro Scent-System Handbuch Einstellungen im Menue-Display 1 Overview Controls: 1. Light-mode state 2. System state (on/off) 3. "On/off" button 4. "Menu" button 5. "Up" button 6. "Down" button 7. "Back" button 8. "Enter" button 9. Channel State 2 Basic Operation Änderung des Systemstatus... -
Seite 9: Menu Diagram
MK2-/MK4-pro Scent-System Handbuch 3 Menu 3.1 Menu diagram Nur mit optionaler RTC (Echtzeituhr) Seite 9/18... - Seite 10 MK2-/MK4-pro Scent-System Handbuch 3.2 Menü "Operating Mode" 3.2.1 Auto Power on: Wenn aktiviert, startet das System automatisch den Duft auszusetzen, wenn Wechselstrom eingeschalten wird. 3.2.2 Control mode: Standalone Steuerung am Gerät DMX control DMX512-Steuerung RS232 Serielle Steuerung über Multipin I/O (siehe Kapitel 4.1) Analog In analogue 0-10V Steuerung über Multipin I/O (siehe Kapitel 4.1)
- Seite 11 MK2-/MK4-pro Scent-System Handbuch 3.3.2 DMX Mode: 1 Ch. Mode alle Kanäle (Temperatur und Lüftergeschwindigkeit) werden von einem DMX-Kanal gesteuert 4 Ch. Mode Kanäle werden unabhängig von 4 DMX-Kanälen gesteuert DMX Channel 1: Temperatur und Lüftergeschwindigkeit Scent DMX Channel 2: Temperatur und Lüftergeschwindigkeit Scent DMX Channel 3: Temperatur und Lüftergeschwindigkeit Scent...
- Seite 12 MK2-/MK4-pro Scent-System Handbuch 3.5 Menü "Measurement" 3.5.1 Anzeige der Messwerte für jeden Duft 3.6 Menü "Workhours" 3.6.1 Anzeige Workhours: Anzeige der Maschinenbetriebsstunden 3.6.2 Anzeige und zurücksetzen Duftnutzungszeiten: Übersicht der Duftnutzungszeiten und Reset-Funktion bei Kartuschenwechsel. 3.7 Menü "Debug Info" 3.7.1 Informationen zur Fehlerbehebung: Ausführliche Informationen zur Fehlerbehebung.
-
Seite 13: Menü "Clock Setup"(Optional) Einstellen Der Uhrzeit Und Des Tags
MK2-/MK4-pro Scent-System Handbuch 3.8 Menü "Clock Setup"(Optional) Einstellen der Uhrzeit und des Tags 3.9 Menü "Week Timer"(Optional) Einrichtung von 4 Wochen-Timern für jeden Duft (Verwenden Sie die UP/DOWN- Taste zum Ändern, ENTER zum Durchlaufen der Setup-Punkte) Die Werte werden im Speicher gespeichert, jedes Mal, wenn ENTER gedrückt wird. -
Seite 14: Technische Dokumentation
MK2-/MK4-pro Scent-System Handbuch Technische Dokumentation Anschlüsse: Seite 14/18... - Seite 15 MK2-/MK4-pro Scent-System Handbuch 4 Pinout 4.1 Multipin I/O 25 Pin D-Sub Pin 2 RS232 Transmit Pin 3 RS232 Receive Pin 7 RS232 GND Pin 9 +12VDC aux supply (max. 250mA) Pin 10 Analog In 1 (0-10VDC) Pin 11 Analog In 2 (0-10VDC)
-
Seite 16: Technische Daten
MK2-/MK4-pro Scent-System Handbuch Technische Daten System: Remote Unit Steuerprotokolle Stand-alone mode, DMX512, Stand-alone mode, DMX512, Cotrol Modes RS232, LAN (optional), RS232, LAN (optional), Ambient Light sensor (Day Ambient Light sensor (Day on/Night on), auto on, Timer on/Night on), auto on, Timer... -
Seite 17: Konformitätserklärung
EN55103-1:2009, EN55103-2:2009, EN61000-3-2:2014, EN61000-3-3:2013 EN60335-1:2012, EN60335-2-82:2003, EN62233:2008 IEC 335 (VDE 700) Die komplette technische Dokumentation kann durch PR electronic e.K. bereit gestellt werden. Installation / Betriebsanleitung (digital oder gedruckt) wird mit dem dazugehörigen Produkt ausgeliefert. Eschach, Juli 2021 PR electronic e.K. -
Seite 18: Service Adresse
MK2-/MK4-pro Scent-System Handbuch Service Adresse PR electronic e.K. Hauptstrasse 34 73569 Eschach GERMANY Tel./Fax: +49(0)7175-5600/4500 service@pr-electronic.com www.pr-electronic.com Seite 18/18...
