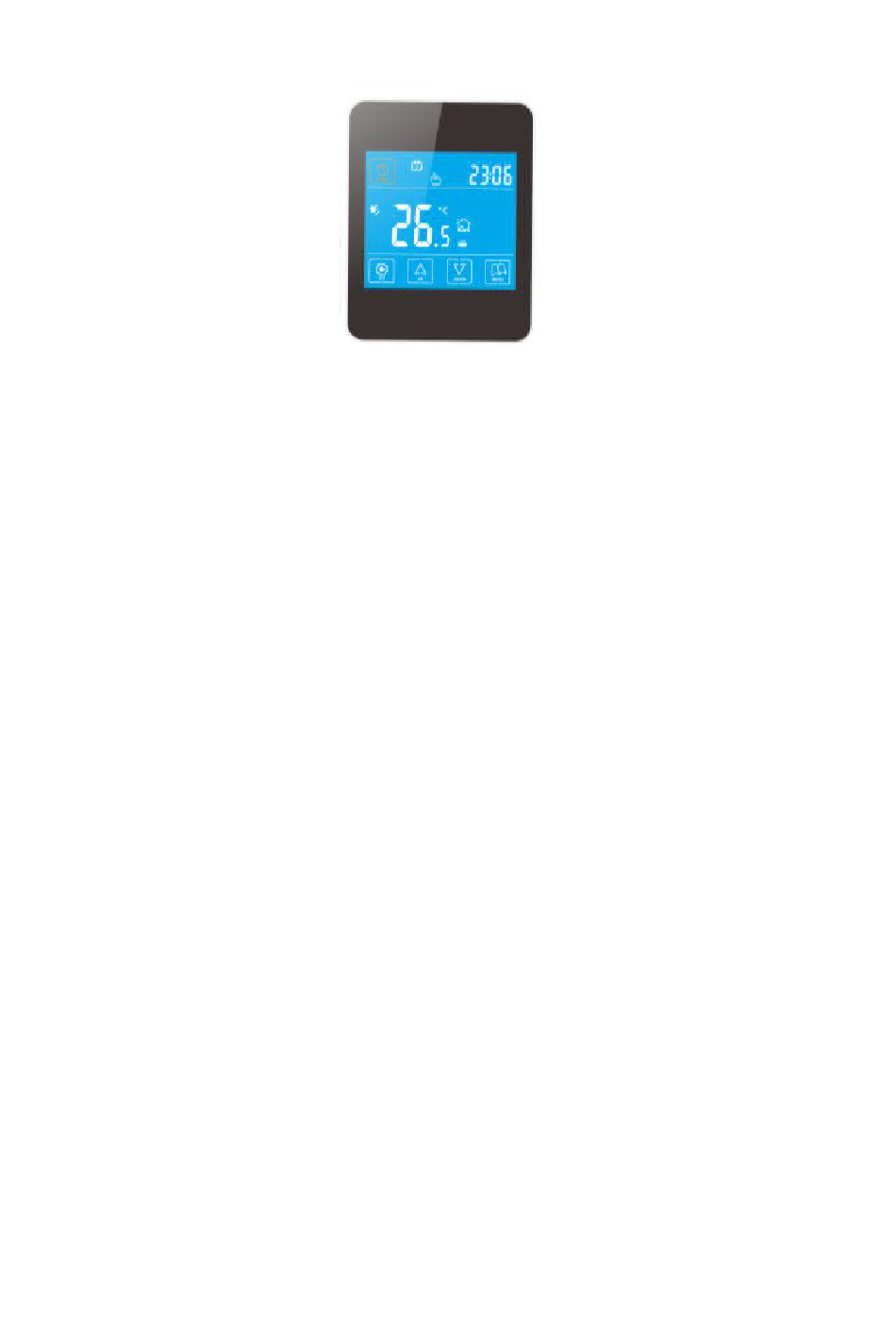

FBR8 Touch Fernbedienung mit aktiven Schaltausgang
Die FBR8 ist für Kessel-, Verteiler- und Fußbodenheizung mit 7-Tage-, 6-Perioden-
Zeitprogrammsteuerung erhältlich. Modelle sind mit NTC-Sensor ausgerüstet, zur
Erfassung der Umgebungstemperatur und Bodentemperatur und führen die Kontrolle
im Vergleich zu den Einstellungen aus. Manuell, Zeitprogramm und temporärer
Modus können jederzeit durch Drücken der entsprechenden Tasten umgeschaltet
werden. Frostschutzfunktion ist aktiv, wenn Umgebungstemperatur unter 5 ℃ ist, sie
verhindert, dass Wasserleitung einfrieren oder überheizen.
Produkt-Eigenschaften
7-Tage-, 6-Perioden-Zeitprogramm
•
Touch Screen LCD mit blauer Hintergrundbeleuchtung
•
Frostschutz ≤5 ℃
•
Schlüsselverriegelungsfunktion
•
Gedächtnisfunktion (kann nicht on/off Zustand speichern)
•
Erweiterte Einstellung
•
Doppelsensoren zur Kontrolle und Begrenzung der Temperatur.
•
Schutzart: IP20
•
Flammwidriger PC
•
Werbung
Verwandte Anleitungen für Schneid FBR8
Inhaltszusammenfassung für Schneid FBR8
- Seite 1 FBR8 Touch Fernbedienung mit aktiven Schaltausgang Die FBR8 ist für Kessel-, Verteiler- und Fußbodenheizung mit 7-Tage-, 6-Perioden- Zeitprogrammsteuerung erhältlich. Modelle sind mit NTC-Sensor ausgerüstet, zur Erfassung der Umgebungstemperatur und Bodentemperatur und führen die Kontrolle im Vergleich zu den Einstellungen aus. Manuell, Zeitprogramm und temporärer Modus können jederzeit durch Drücken der entsprechenden Tasten umgeschaltet...
-
Seite 2: Technische Daten
Technische Daten • Verbrauch: <2W • Energieversorgung : 90 ~ 250VAC 50 / 60Hz • Ausgangsschalter: Aktiver Kontakt (NO) und passiver Kontakt (NO) • Max. Stromstärke: 3A • Ein / Aus Differenztemperatur: 1 ~ 5 ℃ • Transport-und Lagerungstemperatur: -20 ~ 60 ℃ •... - Seite 3 1. Manueller Steuerungsmodus LCD zeigt "Zeigefinger" an, der Regler befindet sich in der manuellen Einstellung. Drücken sie im "ON" -Zustand "Buch", um in den manuellen Steuerungsmodus- oder Zeitprogramm-Steuerungsmodus zu schalten. 2. Zeitsteuermodus Das LCD zeigt "Uhr", stellen Sie die Temperatur der Zeiträume automatisch ein entgegen der Zeitprogrammeinstellung.
- Seite 4 Maße Vorderansicht ① Rückansicht ② Ansicht von links ③ Einheit: mm...
- Seite 5 Allgemeine Einstellung 1. Ein- / Ausschalten: Drücken Sie "Power", um den Regler ein- oder auszuschalten. Wenn die Stromversorgung ausgeschaltet ist, werden "AUS" und die aktuelle Zeit abwechselnd angezeigt; Wenn das Gerät eingeschaltet ist, wird die Temp-Einstellung und die aktuelle Zeit abwechselnd angezeigt. 2.
-
Seite 6: Erweiterte Einstellung
Erweiterte Einstellung Normalerweise wird diese von Technikern während der ersten Installation eingestellt. Drücken Sie zuerst "Menü" und dann "Power" für 3s, um in die Einstellung im "EIN" -Zustand zu gelangen. Tipps: (Ändern Sie die Daten über die erweiterte Einstellung, drücken Sie "Power", um zu speichern und die Einstellung zu beenden.) 01. - Seite 7 05. Prg - 5 + 2/6 + 1/7 oder aus, drücken Sie "Pfeil oben" oder "Pfeil unten", um die Arbeitstage auszuwählen, 5/6/7 Werktage, oder schalten Sie das Timerprogramm aus. Drücken Sie "Menü" um zur nächsten Einstellung zu gelangen. Tipps: Arbeitstage in 6 Perioden unterteilt, und Feiertage in 2 Perioden unterteilt.
- Seite 8 Schaltplan Die höchste Belastung für den Controller unter Volllast-Situation ist 2500m; oder wenn höher als 2500m, die Nennleistung der externen Lasten sollte ≤ 80% der Nennleistung des Thermostates sein. Einbau Anleitung Schraubenzieher in die Lücke einfügen, um den Deckel zu demontieren ①...
- Seite 9 Fehlerbehebung Fehlerphänomen Gründe dafür Verfahren Kein Bildschirm Stromeingangsfehler oder ohne Überprüfen Sie den Netzanschluss Eingang und die Stromversorgung Anzeige Er1 Interne Sensorfehler Überprüfen Sie den Pin des internen Sensors, wenn es einen kurzen Schaltkreis (=Kurzschluss?) Anzeige Er2 Externe Sensorfehler Überprüfen Sie den Pin des externen Sensors, wenn es einen kurzen Schaltkreis (=Kurzschluss?)
- Seite 10 Modbus Datenschnittstelle Die FBR8 ist per Modbus RTU RS485 mit 96008N1 ausgestattet. Aktivierung der ModbusID: Wenn die FBR8 Strom hat, drücken Sie “ ” und “ ” Tasten für aktivierung der ModbusID. Drücken Sie um mit ON oder OF den Modbus ein/aus zu schalten: “▲”...
- Seite 11 Paramter F03 Read Holding Register Bezeichnung Wertigkeit Beschreibung 0 Raumsollwert 0-100°C Derzeitiger Sollwert 1 Jahr 0-99 2 Monat 1 – 12 3 Tag 1 – 31 4 WochenTag 1 – 7 Montag – Sonntag 5 Stunde 0 – 23 6 Minute 0 –...
