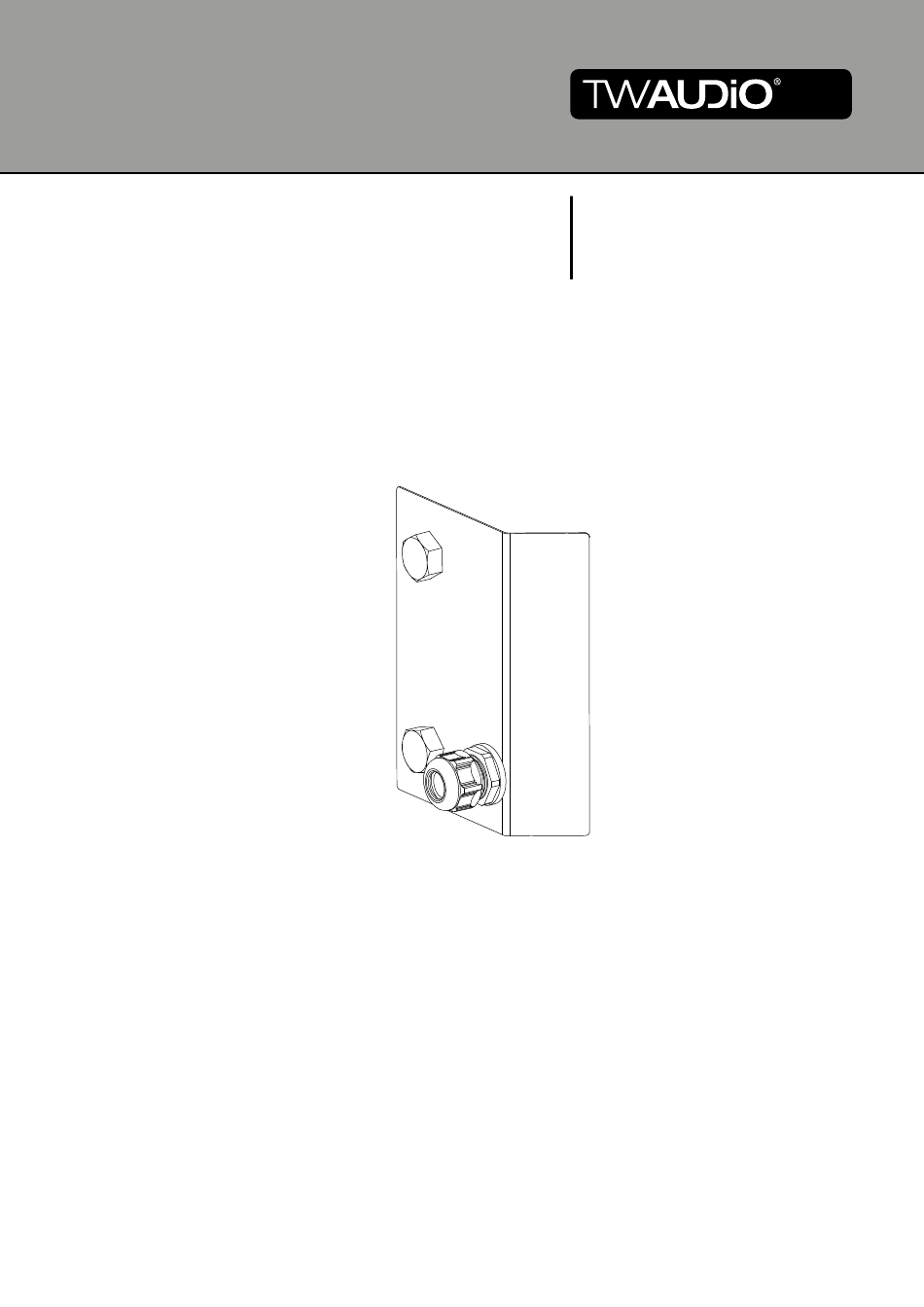

- Seite 1 WPC5 Montageanleitung...
-
Seite 2: Einleitung
Vielen herzlichen Dank, dass Sie sich für ein hochwertiges Produkt „MADE IN GERMANY“ der Marke TW AUDiO entschieden haben. Das Abdeckblech mit Kabelverschraubung WPC5 ist ein Zubehörteil für den C5 Lautsprecher. Eine dezente Optik, Größen- und Gewichtsverhältnis sowie ein unkompliziertes und schnelles Handling zeichnen dieses Zubehörset aus. -
Seite 3: Allgemeine Informationen
Montageanleitung WPC5 Hinweise auf den Produkten Lesen Sie vor der Inbetriebnahme des C5 Lautsprechers die Montageanleitung aufmerksam Read manual durch und bewahren Sie diese zusammen mit der WPC5 Installationsabdeckung sowie dem before use! C5 Lautsprecher sicher auf. Allgemeine Informationen Bedienungsanleitung: OM-WPC5 Version 2.0 d, 12/2022... -
Seite 4: Inhaltsverzeichnis
2. Übersicht ........................7 Lieferumfang ......................7 3. Technische Daten ......................8 Datenblatt ........................ 8 4. Inbetriebnahme ......................9 Verwendung WPC5 Installationsabdeckung ............. 9 Installationsvarianten ....................11 5. Transport und Lagerung ....................12 6. EG-Konformitätserklärung .................... 13 7. Entsorgung ........................13... -
Seite 5: Sicherheit | Bestimmungsgemäße Verwendung
Für Schäden, die durch nicht bestimmungsgemäße Verwendung entstehen, ist die Haftung von TWAMBO ausgeschlossen. Prüfen Sie vor jeder Montage den Lieferumfang der WPC5 Installationsabdeckung auf seine Vollständigkeit und auf den einwandfreien Zustand aller Teile. Im Lieferumfang sind von uns spezifizierte Schrauben, O-Ringe und eine Butylrundschnur WARNUNG enthalten. - Seite 6 Montageanleitung WPC5 Prüfen Sie bei jeder Installation der WPC5 Installationsabdeckung die Schraubverbindungen. Bei Lockerheit festziehen. Ist dies nicht mehr möglich, müssen die Befestigungselemente ausgetauscht werden. WARNUNG...
-
Seite 7: Übersicht
Montageanleitung WPC5 2. Übersicht Lieferumfang Abbildung 2.1 - Übersicht Abdeckblech - Oberfläche Pulverbeschichtet 1 Stück Kabelverschaubung ..................1 Stück Sechskantschraube M10x16 ................2 Stück O-Ring 9x2,5 - NBR - 90 Shore................ 2 Stück Butylrundschnur ....................1 Stück... -
Seite 8: Technische Daten
Montageanleitung WPC5 3. Technische Daten Datenblatt Maße (H x B x T) 119 x 87 x 26 mm Gewicht 0,8 kg Schutzklasse IP54 Oberfläche Pulverbeschichtet Montagehinweise beachten (Kapitel 4.2) -
Seite 9: Inbetriebnahme
Montageanleitung WPC5 4. Inbetriebnahme Verwendung WPC5 Installationsabdeckung Kleben Sie die Butylrundschnur (siehe Abbildung 4.1.1) auf das Abdeckblech. Achten Sie darauf, dass der Abstand zwischen Butylrundschnur und der Blechkante ca. 2mm beträgt. Zur Orientierung ist eine Linie angebracht. HINWEIS Abbildung 4.1.1 - Aufbringung Pos.5 (Abbildung 2.1) Schrauben Sie die Kabelverschraubung gemäß... - Seite 10 Schrauben Sie das Abdeckblech mittels den zwei, im Lieferumfang enthaltenen, Sechskantschrauben M10x16 sowie O-Ringen am C5 Lautsprecher fest. HINWEIS Beachten Sie dabei, dass sich zwischen den Schraubenköpfen und dem Abdeckblech die beiden, im Lieferumfang enthaltenen, O-Ringe Pos.4 (siehe Abbildung 2.1) befinden müssen. Abbildung 4.1.3 - WPC5 Installationsabdeckung montiert...
-
Seite 11: Installationsvarianten
Montageanleitung WPC5 Installationsvarianten Um die Schutzklasse IP54 zu erhalten, befestigen Sie den C5 Lautsprecher mit der montier- ten WPC5 Installationsabdeckung mindestens 5° nach unten geneigt! HINWEIS Abbildung 4.2.1 - Montagevariante 1 Hochkant, 5° nach unten geneigt Abbildung 4.2.2 - Montagevariante 2 Quer, 5° nach unten geneigt... -
Seite 12: Transport Und Lagerung
Montageanleitung WPC5 5. Transport und Lagerung Beim Transport ist besonders darauf zu achten, dass die Oberfläche des Abdeckbleches nicht beschädigt wird. In freiliegende Stahloberflächen (Kratzer) kann Feuchtigkeit eindringen und das Material korrodieren lassen. HINWEIS Aus diesem Grund ist auf sichere, schonende, trockene und weitgehend staubfreie Bedingungen beim Transport zu achten. -
Seite 13: Eg-Konformitätserklärung
Montageanleitung WPC5 6. EG-Konformitätserklärung Abschrift und Übersetzung der originalen EG-Konformitätserklärung: Hiermit erklären wir, dass die nachstehend bezeichneten Komponenten in ihrer Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den Sicherheits- und Gesundheitsanforderungen der geltenden EG-Richtlinien entsprechen. Bei einer mit uns nicht abgestimmten Änderung, verliert diese Erklärung ihre Gültigkeit. - Seite 14 Montageanleitung WPC5 TWAMBO GmbH Karl-Hofer-Str. 42 14163 Berlin Telefon: + 49 (0) 71 41-48 89 89 0 Telefax: + 49 (0) 71 41-48 89 89 99 E-Mail: info@twaudio.de WWW: www.twaudio.de...
