B E DI E NU N G S A NLEI T UNG
ERSTE SCHRITTE
Diese Anleitung zeigt, wie Sie Ihren neuen RX510 installieren und in Betrieb nehmen. RX510 ist ein integrierter Empfänger mit Antenne für
L1+L2 GNSS Signale mit L-Band Unterstützung und Ausgabe radarähnlicher Geschwindigkeitssignale.
234 mm
234 mm
Weitere NMEA Anschlüsse stehen zur Verfügung. Bitte kontaktieren Sie den Kundendienst von TeeJet.
RX510 LEDs
Die LED Leuchten vorn auf der Einheit zeigen den aktuellen Empfangsstatus an. Erklärung zur RX510 Statusanzeige:
Rot Gelb Grün
Aus Aus Aus Keine Stromversorgung. (Auch bei fehlerhaftem Hochfahren des Systems leuchtet die
rote LED unter Umständen nicht.)
Ein Aus Aus Stromversorgung ist in Ordnung. Keine Satellitenortung.
Ein Blinkt Aus Mindestens ein Satellit wird geortet, aber keine gültige Position
Ein Ein Aus Gültige Position im autonomen Grundmodus
SBAS Signalempfang, jedoch nicht genügend Daten für bessere Auflösung
Ein Ein Blinkt
Ein Ein Ein Gültige Position in einem besseren Anschlussmodus*
(WAAS/EGNOS/MSAS/DGPS, OmniSTAR VBS/XP/HP, oder RTK)
Ein Blinkt Blinkt Feste Position bei schlechter Datenintegrität
* Bei Verwendung als Referenzsignal-Empfänger bedeutet konstantes Leuchten aller LEDs, dass die Positionierung stabil ist.
OMNISTAR® ABONNEMENT
Um OmniSTAR XP oder HP zu abonnieren:
1. Schalten Sie RX510 ein.
2. Vor dem Aufruf von OmniSTAR suchen Sie eine Position ohne Abschattung in Richtung Äquator. Diese Ausrichtung muss etwa 45
Minuten vor und nach der Einrichtung des OmniSTAR Abonnements zur Verfügung stehen.
3. Bevor Sie OmniSTAR aufrufen, halten Sie die sechsstellige Seriennummer von OmniSTAR (OSN) bereit. Diese befindet sich auf der
Verpackung.
4. Rufen Sie den OmniSTAR Kundendienst an (siehe Tabelle unten).
•
Kosteninformationen erhalten Sie unter http://omnistar.com/pricing.html
•
Wenn Sie GLONASS und GPS gleichzeitig nutzen wollen, wählen Sie den Service "G2".
•
Zur Abrechnung der Gebühren werden Sie nach Ihren Kreditkartendaten gefragt.
•
Ebenso wird nach der OmniSTAR Seriennummer gefragt. Die Frage nach dem Hersteller beantworten Sie mit "Hersteller ID 007".
Je nach aktuellem Standort, dem abonnierten OmniSTAR Dienst sowie den gemeldeten Empfangsdaten sehen Sie nach Abschluss
des Abonnements eventuell, dass sich die ID Nummer für die Station (PRN Nummer) ändert und schließlich nach Empfang des
Abonnements und mit Beginn des Konvergenz-Vorgangs im Bereich 1000 bis 1021 liegt. Bis die Konvergenz vollständig ist und bis dass
der Qualitätsindikator GGA den Wert "5" anzeigt, können bis zu 45 Minuten vergehen. In dieser Zeit ändert sich die PRN Nummer unter
Umständen mehrere Male.
OmniSTAR, Inc. OmniSTAR Pty Ltd
Nord-, Mittel- und Fernost, Australien,
Südamerika Neuseeland
1-888-883-8476 +61-89-322-5295
Houston, USA West Perth, Australien
98-01405 R0 DE
89 mm
Zustand
OmniSTAR BV OmniSTAR Pty Ltd
Europa, Nordafrika, Südafrika
Naher Osten
+31 70 31 70 900 +27 21 552 0535
Leidschendam, Holland Milnerton, Kapstadt

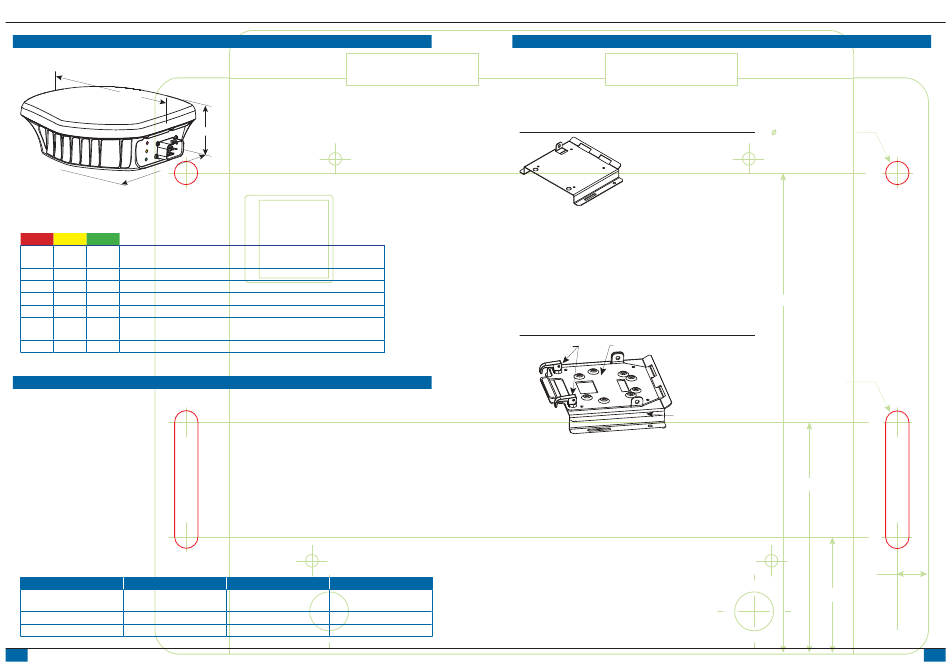

MONTAGEANLEITUNG
Schablone für die Zwischenhalteplatte
Für die Zwischenhalteplatte ist hier im Hintergrund eine Schablone
aufgezeichnet.
•
Die rot umrandeten Bereiche markieren die Befestigungspunkte.
•
Die grünen Linien markieren die Umrisse der Halteplatte sowie weitere
Bohrungen zur Befestigung der Abnehmplatte.
Abb. 1-1: Zwischenhalteplatte
Diese universelle Halteplatte dient mehreren Zwecken:
•
Als alleinige Halterung zur Montage auf dem Fahrzeug
•
Zur Montage auf eine Zwischenplatte
•
Als Teil der Schnellbefestigung
Die Bohrungen der RX510 Einheit fluchten mit den Vertiefungen in der
universellen Halteplatte. Folgende Senkschrauben können dabei zum Einsatz
kommen:
•
Metrisch ......... 4 Schrauben, M6 x 1 mm, Länge maximal 15 mm
•
Englisch ......... 4 Schrauben 1/4-20, Länge maximal 1/2"
Abb. 1-2: Kompletter Montagesatz
Schnappverschlüsse Universelle Halteplatte
Zwischenplatte
Hinweise zur Montage
•
Platzieren Sie den Empfänger mit ungehindertem Kontakt zum Himmel,
damit ist eine direkte Verbindung zu Satelliten über dem Horizont möglich.
•
Bei der Montage des RX510 muss ein Abstand von mindestens 15 cm
zwischen dem Empfänger und Kabelschleifen eingehalten werden. Weniger
Abstand bedeutet gegenseitige negative Beeinflussung.
•
Das Gehäuse des RX510 ist regen- und spritzwassergeschützt. Wichtig ist,
dass ein sicherer Ablauf des Wassers vom Empfänger gewährleistet ist.
•
Für ungestörten Empfang montieren sie den Empfänger höher als im
Umfeld angebrachte Metallkonstruktionen. Satellitensignale die nach einer
Reflektierung durch Metallflächen, wie Dachträger oder Fahrzeugleuchten,
empfangen werden, reduzieren umgehend die Positionsgenauigkeit..
T E E JE T T E CH N OLOG I E S
10,20 mm Bohrung
208,70 mm
Normal R5,10 mm
100,00 mm
Normal
12,5 mm
50,00 mm
