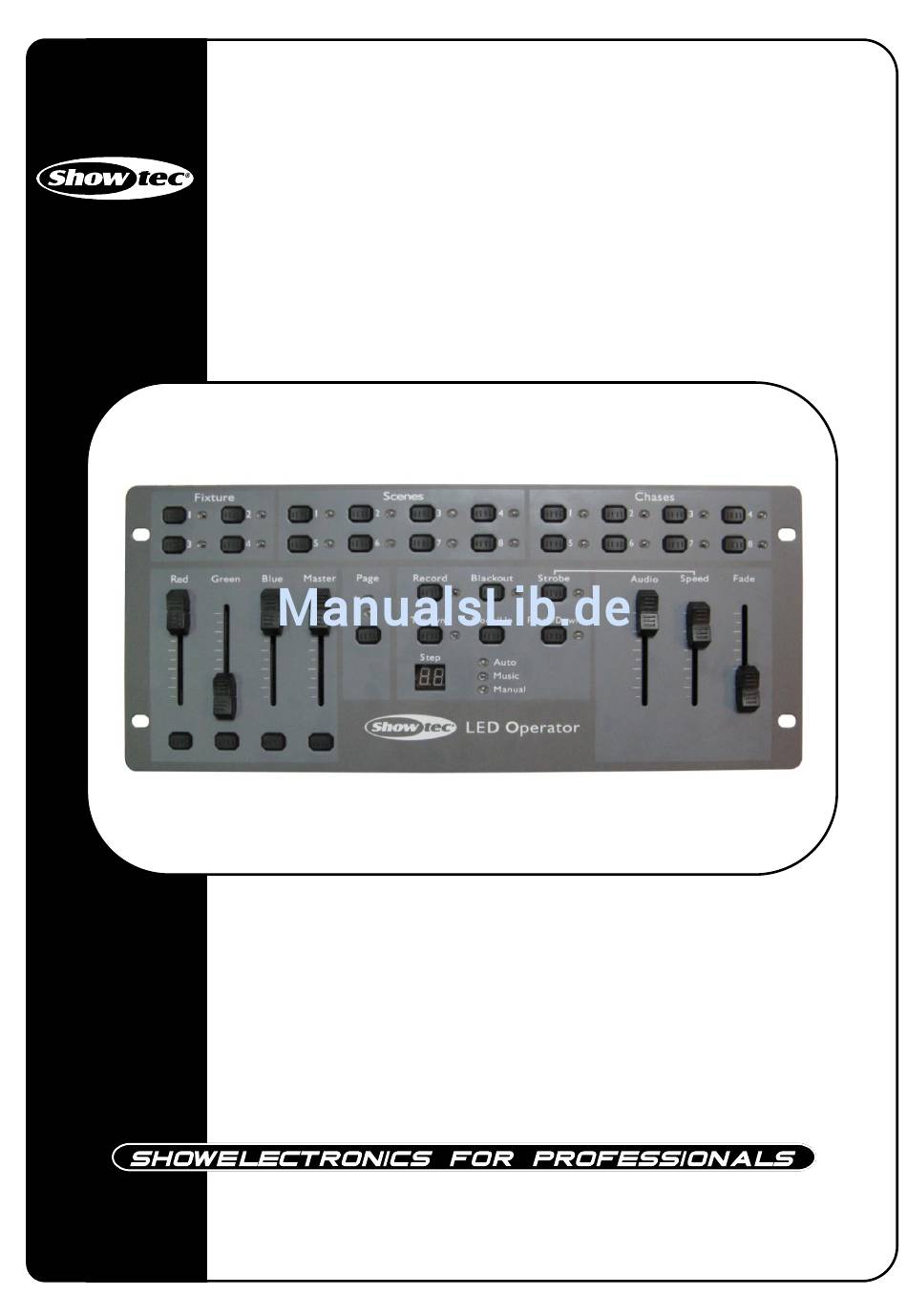

- Seite 1 LED Operator 4 ORDERCODE 50716...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein großartiges, innovatives Produkt von Showtec erworben. Der Showtec LED Operator 4 sorgt auf jeder Veranstaltung für gute Unterhaltung. Egal ob Sie nun eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Gerät bietet den erforderlichen Effekt.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec LED-Operator 4 Benutzerhandbuch ™ Warnung.................…...……………..…………………………….………..Sicherheitshinweise……………………………………………………………………………………………………… Bestimmungsgemässer Gebrauch…………………………………………………………………………………..Rücksendung……………………………………………………………………………..........Schadenersatz……………………………………………………………………............Beschreibung des Geräts…................………………………….…....Eigenschaften.……………………………………………………………………………………….……..…..... Übersicht………………………………………………………………………………………………………....Steuereinheit Vorderseite........................... Steuereinheit Rückseite............................Installation................…...……………………………………..…....Setup und Betrieb..............……..…………………………….…......Betrieb ……………...............……….…………………………...... Zuweisung von Kanälen............……………………........- Werkseinstellungen................…....………......Zuweisung von Kanälen aufheben...............………....Programmiermodus aktivieren......................Programmiermodus beenden..............…....………..- Szene aufnehmen..................…....……….... -
Seite 4: Anleitungen Zum Auspacken
LESEN SIE ZU IHRER EIGENEN SICHERHEIT VOR DER ERSTEN INBETRIEBNAHME DIESES BENUTZERHANDBUCH SORGFÄLTIG DURCH! Anleitungen zum Auspacken Öffnen Sie die Verpackung umgehend nach dem Erhalt der Ware. Packen Sie das Gerät vorsichtig aus und überprüfen Sie alle Einzelteile auf Vollständigkeit und Unversehrtheit. Kontaktieren Sie Ihren Händler umgehend und bewahren Sie die Verpackung zur Untersuchung auf, falls ein Teil während des Transports beschädigt wurde oder die Verpackung selbst Anzeichen einer falschen Handhabung aufweist. -
Seite 5: Bestimmungsgemässer Gebrauch
Das Netzkabel nicht mit anderen Kabeln in Kontakt kommen lassen! Vorsicht beim Umgang mit dem Netzkabel und allen anderen Netzanschlüssen! Warnungen oder informative Etiketten nicht vom Gerät entfernen. Gerät weder öffnen noch modifizieren. Dieses Gerät nicht an einen Lichtregler anschließen. ... -
Seite 6: Rücksendung
Rücksendung Eventuelle Rücksendungen müssen immer franco verschickt werden und sollten immer im Orginalkarton verpackt werden. Das Paket muss mit einer Rückholermächtigungs-Zahl (RMA Zahl) beschriftet werden. Produkte ohne RMA werden abgelehnt. Highlite akzeptiert die Rücksendungen nicht und übernimmt keine Verantwortung. Rufen Sie Highlite unter 0031-455667723 an oder verschicken Sie eine Email an aftersales@highlite.nl und fordern Sie vor der Rücksendung eine RMA-Nummer an. -
Seite 7: Beschreibung Des Geräts
Beschreibung des Geräts Eigenschaften Das LED-Gerät ist eine Beleuchtungssteuerung von Showtec mit den folgenden Eigenschaften: • Einfache Anwendung • Steuerung von 4 GB-Vorrichtungen • Verstellbarer Geschwindigkeitsregler • Verstellbare Nachleuchtdauer • Frei zuweisbare RGB- und Dimmerkanäle • Stromversorgung: AC 12V - 500mA •... -
Seite 8: Steuereinheit Vorderseite

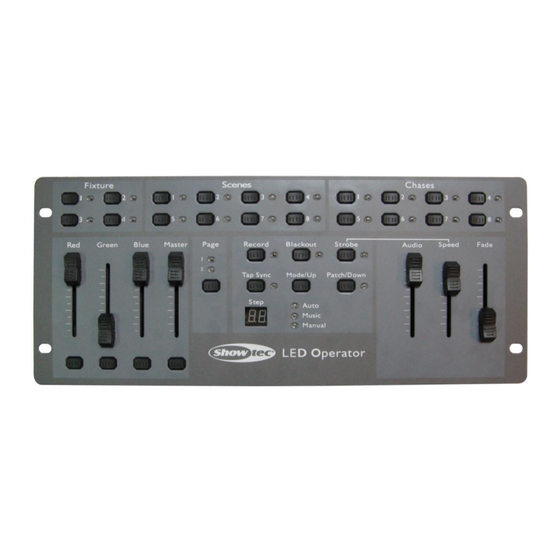

Steuereinheit Vorderseite Abb. 2 1) Fixture-Tasten und LED-Anzeigen 1-4 Die Fixture-Tasten 1-4zur Auswahl einer Vorrichtung verwenden. 2) Scenes-Tasten und LED-Anzeigen 1-8: Eine scene-Taste zur Aktivierung einer Szene drücken. 3) Chase-Tasten und LED-Anzeigen 1-8: Eine chase-Taste zur Aktivierung eines Chaeses drücken. 4) Red-Blendregler: Mithilfe des Blendreglers die Intensität der Farbe Rot manuell einstellen 5) Green-Blendregler: Mithilfe des Blendreglers die Intensität der Farbe Grün manuell einstellen. -
Seite 9: Steuereinheit Rückseite
Steuereinheit Rückseite Abb. 3 21) DMX-Polaritätswahlschalter 22) DMX-AUSGANG 23) DC-Netzanschluss 24) EIN/AUS Installation Alle Verpackungsmaterialien vom LED-Operator 4 entfernen. Sicherstellen, dass Sie alle Schaum- und Plastikfüllungen entfernen. Alle Kabel anschließen. Vor der Reinigung oder Wartung das Gerät immer vom Netz trennen. Schäden aufgrund von Nichtbeachtung fallen nicht unter die Garantie. -
Seite 10: Betrieb
Betrieb Weitere Informationen zur Nutzung des LED-Operator 4 finden Sie auf: Link: http://www.youtube.com/user/highliteholland Zuweisung von Kanälen 1) Scene-Tasten 1-8 entsprechen den DMX-Kanälen 1-8. 2) Die Patch/Down-Taste 3 Sekunden gedrückt halten. Das Verbindungs-LED leuchtet rot. 3) Die gewünschte fixture-Taste drücken. Das LED der Vorrichtung leuchtet blau. Wählen Sie zwischen 4 verschiedenen Vorrichtungen. -
Seite 11: Szene Aufnehmen
Szene aufnehmen 1) Die Record-Taste 3 Sekunden gedrückt halten, um den Programmiermodus zu aktivieren. 2) Die Fixture-Taste der zu programmierenden Vorrichtung drücken. 3) Die Blendregler auf die gewünschten Werte stellen. 4) Mithilfe der Page-Taste die entsprechende Seite einschalten. Wählen Sie zwischen Seite 1 und Seite 2. 5) Die Record-Taste und anschließend die Scene-Taste, die aufgenommen werden soll, drücken. -
Seite 12: Chase Aufnehmen
Chase aufnehmen 1) Durch Drücken der Record-Taste den Aufnahmemodus aktivieren. 2) Mithilfe der Page-Taste die entsprechende Seite einschalten. 3) Durch Drücken der Chase-Tasten 1-8 den gewünschten Chase auswählen. 4) Durch Drücken der Fixture-Tasten 1-4 die gewünschte Vorrichtung auswählen. 5) Die Blendregler auf die gewünschten Werte stellen. 6) Die Record-Taste drücken. -
Seite 13: Auto / Musik /Manueller Modus
Auto / Musik /Manueller Modus Auto 1) Die Mode-Taste drücken, bis das LED vor Auto grün leuchtet. 2) Die Geschwindigkeit und Nachleuchtdauer mithilfe der Geschwindigkeits- und Nachleuchtdauer- Regler einstellen. Musik 1) Die Mode-Taste drücken, bis das LED vor Musik grün leuchtet. 2) Die Audioempfindlichkeit mithilfe des Audio-Blendreglers einstellen. -
Seite 14: Technische Daten
Technische Daten Modell: Showtec LED-Operator 4 Stromversorgung: AC 12V- 500mA Stromverbrauch: 20 Watt Netzanschluss: Adapter (mitgeliefert) Einfache Anwendung Steuerung von 4 RGB-Vorrichtungen Verstellbare Geschwindigkeit Verstellbare Nachleuchtdauer Frei zuweisbare RGB- und Dimmerkanäle 16 chases Ein Chase kann bis zu 99 Schritte enthalten. 16 Chases können insgesamt bis zu 392 Schritte enthalten 16 Szenen Vorrichtungen: 4...
