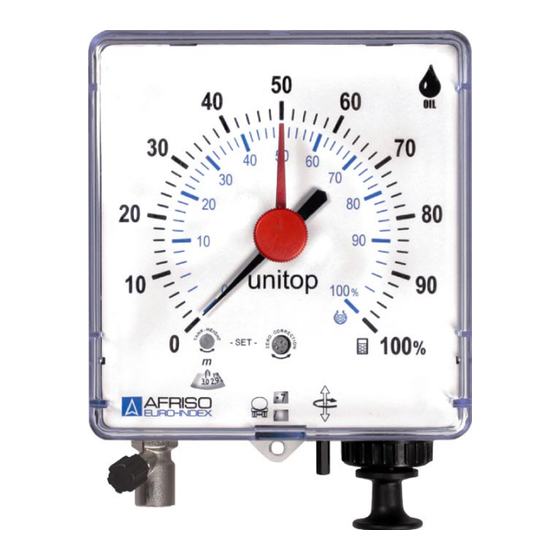

Inocal Unitop 1200 Betriebsanleitung
Pneumatisches füllstandmessgerät
unitop
Inhaltsverzeichnis
Quicklinks
Betriebsanleitung
Pneumatisches Füllstandmessgerät
Unitop
Unitop 1200
Unitop 3000
Unitop 4000
Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Für künftige Verwendung aufbewahren!
10.2009 1
854.000.0129
# 28100
# 28000
# 28200
Mess-, Regel- und
Überwachungsgeräte
für Haustechnik,
Industrie und Umweltschutz
Lindenstraße 20
DE-74363 Güglingen
Telefon
+49(0)7135-102-0
Service
+49(0)7135-102-211
Telefax
+49(0)7135-102-147
E-Mail
info@afriso.de
Internet www.afriso.de
Inhaltsverzeichnis
Inhaltszusammenfassung für Inocal Unitop 1200
- Seite 1 DE-74363 Güglingen Telefon +49(0)7135-102-0 Service +49(0)7135-102-211 Telefax +49(0)7135-102-147 E-Mail info@afriso.de Internet www.afriso.de Betriebsanleitung Pneumatisches Füllstandmessgerät Unitop Unitop 1200 # 28100 Unitop 3000 # 28000 Unitop 4000 # 28200 Vor Gebrauch lesen! Alle Sicherheitshinweise beachten! Für künftige Verwendung aufbewahren! 10.2009 1 854.000.0129...
-
Seite 2: Inhaltsverzeichnis
Montage und Inbetriebnahme..................7 Unitop montieren ..................7 Messbereich einstellen und Nullpunkt korrigieren........7 Leitung montieren..................8 Betrieb........................9 Wartung .........................10 Störungen ......................10 Ersatzteile und Zubehör..................11 10 Gewährleistung ......................11 11 Urheberrecht ......................11 12 Kundenzufriedenheit ....................11 13 Adressen........................11 14 Anhang........................11 14.1 Messbereich ermitteln ................11 Unitop 1200, 3000, 4000... -
Seite 3: Zu Dieser Betriebsanleitung
(PA, PS, PE), Cu-, Zn- und Sn-Legierungen und Elastomere neutral. • Die Flüssigkeit fällt nicht in die Gefahrklasse A I, A II oder B. • Kinematische Viskosität < 300 mm²/s. Eine andere Verwendung ist nicht bestimmungsgemäß. Unitop 1200, 3000, 4000... -
Seite 4: Vorhersehbare Fehlanwendung
Der Hersteller und die Vertriebsfirma haften nicht für Kosten oder Schäden, die dem Benutzer oder Dritten durch den Einsatz dieses Geräts, vor allem bei unsachgemäßem Gebrauch des Geräts, Miss- brauch oder Störungen des Anschlusses, Störungen des Geräts oder der angeschlossenen Geräte entstehen. Für nicht bestim- Unitop 1200, 3000, 4000... -
Seite 5: Produktbeschreibung
Nachbestellung. Der Tankwagenfahrer kann Unitop nutzen, um vor jeder Tankbefüllung zu prüfen, ob die Bestellmenge aufgenommen werden kann. Wir empfehlen, den Montagesatz Pneumofix inklusive Standleitung, Messleitung, Reduzierstücken, Kondensatgefäß, Schlauchverlänge- rungsstück und Schlauchklemmen zu verwenden, siehe Kapitel 9, Seite 11. Unitop 1200, 3000, 4000... -
Seite 6: Technische Daten
Material Standleitung je nach verwendetem Medium auslegen. Das Material muss sich gegen das Medium neutral verhalten. Z. B. für Heizöl EL, Dieselkraftstoff und FAME: Pneumofix- Standleitung (NBR), Kupferrohr oder ölfester Perbunan-N- Schlauch mit Gewicht als Abstandhalter Unitop 1200, 3000, 4000... -
Seite 7: Montage Und Inbetriebnahme
Beiligende Dübel einsetzen und Schrauben bis auf ca. 1,5 cm eindrehen. Unitop einhängen und leicht nach unten ziehen. Befestigungslasche liegt bündig an der Wand an. Unitop mit dritter Schraube an der Wand befestigen. Messbereich einstellen und Nullpunkt korrigieren Unitop 1200, 3000, 4000... -
Seite 8: Leitung Montieren
Hilfe der Kombinationsarmatur Euroflex 3 auf ein G1"-Anschluss- gewinde zusammengefasst werden. Standleitung so am Tank befestigen, dass das untere Leitungs- ende ca. 2 cm über dem tiefsten Punkt des Tankbodens ist. Die Messleitung mit stetem Gefälle in Tankrichtung knickfrei und ohne Wassersäcke verlegen. Unitop 1200, 3000, 4000... -
Seite 9: Betrieb
Der rote Stellzeiger kann manuell eingestellt werden. Durch die Mar- kierung des aktuellen Füllstands dient er zur Verbrauchskontrolle. Die Datumsanzeige kann manuell eingestellt werden, z. B. um sich das Datum der letzten Tankbefüllung zu merken. Tag einstellen: Einstellstift nach oben schieben und drehen. Unitop 1200, 3000, 4000... -
Seite 10: Wartung
Tankabmessung kontrollieren eingestellt. und Messbereich korrigieren, siehe Kapitel 5.2, Seite 7. Falsche Anzeige. Messbereich falsch Siehe oben. eingestellt. System drucklos machen Nullpunkt falsch einge- durch Öffnen der Entlüftungs- stellt. kappe. Nullpunkt korrigieren, siehe Kapitel 5.2, Seite 7. Unitop 1200, 3000, 4000... -
Seite 11: Ersatzteile Und Zubehör
Für uns hat die Zufriedenheit des Kunden oberste Priorität. Wenn Sie Fragen, Vorschläge oder Schwierigkeiten mit Ihrem Produkt ha- ben, wenden Sie sich bitte an uns. 13 Adressen Die Adressen unserer Niederlassungen weltweit finden Sie im Inter- net unter www.afriso.de. 14 Anhang 14.1 Messbereich ermitteln Unitop 1200, 3000, 4000... - Seite 12 3700 3,10 3,20 3,25 3,35 3,45 3,50 3,60 3,70 3,80 3,90 4,00 3800 3,20 3,30 3,35 3,45 3,55 3,60 3,70 3,80 3,90 4,00 3900 3,25 3,35 3,45 3,55 3,60 3,70 3,80 3,90 4,00 4000 3,35 3,45 3,50 3,60 3,70 3,80 3,90 4,00 Heizöl EL/Dieselkraftstoff Unitop 1200, 3000, 4000...
