- Seite 1 MC2L WLAN + LTE-5G Gateway Kurzbeschreibung MC2L Kurzanleitung Version 2.14h 1 / 13...
-
Seite 2: Inhaltsverzeichnis
4 O pe n S ou rce Com pl ian ce I n fo rm at io n ......................14 Abbildungsverzeichnis Abbildung 1: Gesamtsystem (Beispiel)..........................3 Abbildung 2: Frontplatte des MC2L............................4 Abbildung 3: Anschlüsse auf der Rückseite des MC2L-5G-M12...................6 Abbildung 4: WK8 Anschluss..............................7 Abbildung 5: M8 Spannungsanschluss..........................7 Abbildung 6: Aufbau zur Konfiguration des MC........................9 Abbildung 7: Erstinbetriebnahme mit dem MCConfig-Programm..................9... -
Seite 3: Technische Beschreibung Mc2L
Technische Beschreibung MC2L Der MC2L ist ein LTE 5G Gateway mit 2 Gbit-LAN-Ports und einer 802.11abgn (WiFi4) WLAN Schnittstelle. Mithilfe des MC2L lassen sich in verschiedenen Szenarien Netzwerkgeräte drahtlos und kabelgebunden untereinander und auch mit dem Internet verbinden. Abbildung : Gesamtsystem (Beispiel) -

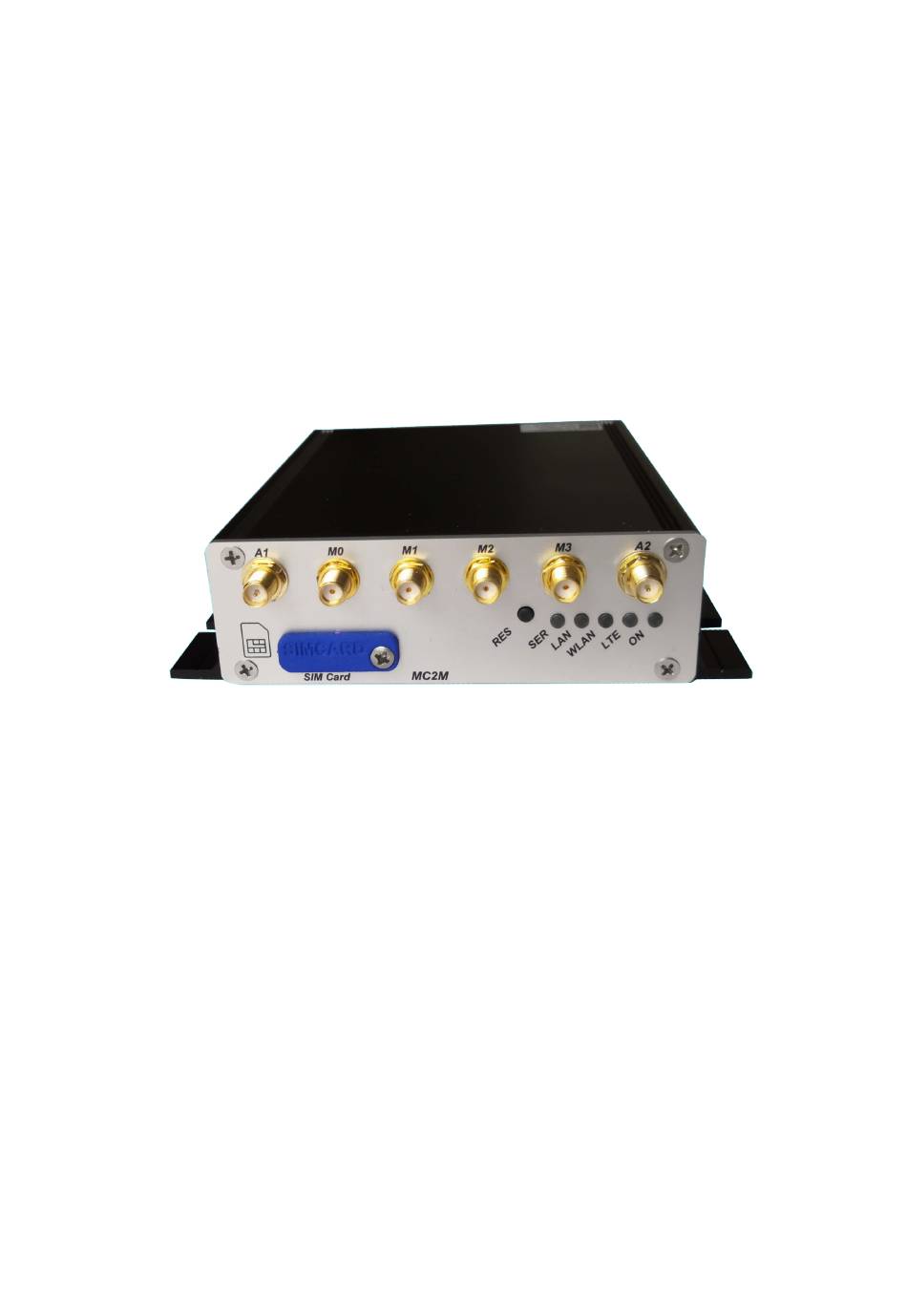

Seite 4: Antennen-Anschlüsse Am Mc2L
Tabelle 1: LTE-5G Antennenanschlüsse 1.2 Bedeutung der LED-Anzeigen Die 5 LED’s an der Frontseite zeigen den Betriebszustand des MC2L an. Alle LED's sind 3-farbige rot, grün und blau leuchtende LED's. Wenn alle drei Farben eingeschaltet sind, leuchten die LED's weiß. -
Seite 5: Funktion
5G / SA Verbindung (SA = Stand Alone) WLAN WLAN Option abgeschaltet rot blinkend MC sucht nach passenden AP’s oder ist dabei sich zu authentifizieren grün WLAN-Verbindung OK. Kurzes rotes Aufleuchten signalisiert Aktivität (Senden oder Empfangen) auf der Schnittstelle. MC2L Kurzanleitung Version 2.14h 5 / 13... -
Seite 6: Anschlüsse Am Mc2L
Abbildung 3: Anschlüsse auf der Rückseite des MC2L-5G-M12 Die Abbildung zeigt den MC2 in der Standard-Ausstattung mit einer seriellen Schnittstelle und einem 5 poligen M12 Anschlussstecker für die Spannungsversorgung und das eingebaute Relais Den Spannungsanschluss gibt es für den MC2L in weiteren Varianten: MC2L Kurzanleitung Version 2.14h... -
Seite 7: Mc2L Mit Wk8 Anschluss
1.3.2 MC2L mit WK8 Anschluss Abbildung 4: WK8 Anschluss 1.3.3 MC2L mit M8 Anschluss Abbildung 5: M8 Spannungsanschluss 1.4 Technische Eigenschaften Spezifikationen: Ethernet 2 x LAN-Port 10/100/1000 MBit/s Auto MDI/MDIX Seriell 1 x RS232, 300-460,8 KBit/s, RTS, CTS, DSR, DTR, RI, DCD 1 x USB 2.0 zum Anschluss von Druckern oder USB-Adaptern mit verschiedenen anderen... -
Seite 8: Wlan - Schnittstelle
Data rate 5G SA Sub-6 DL 2.4 Gbps; UL 900 Mbps 5G NSA Sub-6 DL 3.3 Gbps; UL 600 Mbps DL 1.6 Gbps; UL 200 Mbps WCDMA DL 42 Mbps; UL 5.76 Mbps MC2L Kurzanleitung Version 2.14h 8 / 13... -
Seite 9: Inbetriebnahme Des Mc
Diese IP sollte im MC-Config-Programm in dem Statusfeld unten rechts auftauchen. Wenn dort mehrere IP-Adressen aufgeführt werden, können Sie nur die relevante Schnittstelle mit „Configure“ → „Interfaces“ gezielt aktivieren. Nach einer Änderung dieser Konstellation betätigen Sie noch mal die „Refresh“-Taste beim MC-Config- Programm. MC2L Kurzanleitung Version 2.14h 9 / 13... -
Seite 10: Inbetriebnahme Über Das Mc Web-Interface
Geeignet wäre z.B. die IP 192.168.1.1 mit der Subnetzmaske 255.255.255.0 Wenn der MC2L mit der Standardeinstellung startet, kann man mit dem WEB-Browser auf die Homepage des MC zugreifen, indem man die Adresse 192.168.1.100 eingibt. Man muss eine Weile warten, bis man über diese IP zugreifen kann, da der MC2L zunächst versucht, über DHCP eine IP-Adresse zu bekommen. -
Seite 11: Lte Einstellungen
Input: inaktiv Spezielle Einstellungen beim MC2L Der MC2L unterscheidet sich vom MC2 lediglich in wenigen Eigenschaften: 1) LTE als zusätzliche IP-Schnittelle 2) Der Bridge-Mode ist fest auf NAT eingestellt. Die Einstellungen für die LTE Schnittstelle befinden sich unter „Configuration“ → „LTE“... -
Seite 12: Freischalten Der Sim Karte Durch Die Eingabe Der Puk
Wenn eine falsche PIN zur eingesteckten SIM-Karte konfiguriert wurde, wird die SIM-Karte nach einer bestimmten Anzahl von Fehlversuchen gesperrt. Dies signalisiert das LTE-Modul dem Betriebssystem und fordert die zur SIM-Karte gehörende PUK an. Zur Eingabe dieser PUK wird daraufhin das Eingabefeld am Formular-Anfang aktiviert. MC2L Kurzanleitung Version 2.14h 12 / 13... -
Seite 13: Pe N S Ou Rce Com Pl Ian Ce I N Fo Rm At Io N
CHARGES TO SEND THE DATA CARRIER TO YOU. THE AMOUNT CAN BE VARIED ACCORDING TO YOUR LOCATION AND MODAS OSS SUPPORT TEAM WILL NOTIFY THE EXACT COST WHEN RECEIVING THE REQUEST. THIS OFFER IS VALID FOR THREE YEARS FROM THE MOMENT WE DISTRIBUTED THE PRODUCT AND VALID FOR AS LONG AS WE OFFER SPARE PARTS OR CUSTOMER SUPPORT FOR THAT PRODUCT MODEL.
