ul. Złota 71
62 - 800 Kalisz, POLEN
tel. +48 62 768 40 52
deutsch@portosrolety.pl
www.portosrollladen.de
Technische Daten :
Stromversorgung:
Betriebsfrequenz:
Sendeleistung:
Betriebstemperatur:
Funkreichweite:

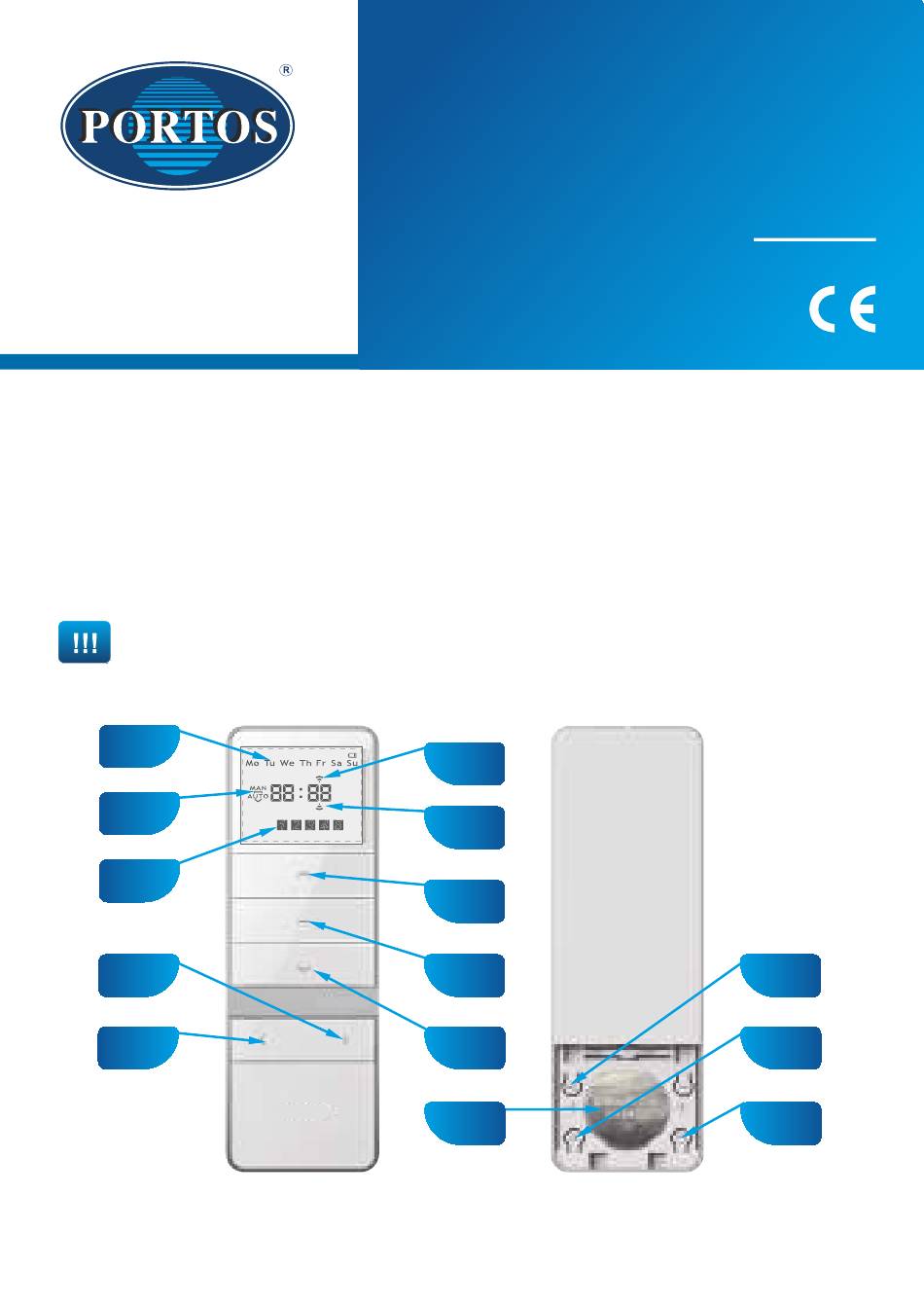

Gerätebeschreibung:
WOCHENTAG
BETRIEBSMODUS
KANALNUMMER
KANAL +
KANAL -
Steuerungssystem für PORTOS Antriebe
BEDIENUNGSANLEITUNG
Die Handsender arbeiten
mit einer Frequenz
von 433 MHz
Batterie 3V ( CR 2450 )
433 MHz
10 mW
-10 bis +50 °C
Je nach architektonischen
und gesetzlichen Gegebenheiten
AUF-
SYMBOL
AB-
SYMBOL
AUF
STOPP
AB
BATTERIE-
PLATZ
DC5T
P2
MODUS
ZEITSCHALTUHR
DC5
(5-Kanal)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Portos DC5T
Inhaltszusammenfassung für Portos DC5T
- Seite 1 Steuerungssystem für PORTOS Antriebe BEDIENUNGSANLEITUNG DC5T ul. Złota 71 62 - 800 Kalisz, POLEN Die Handsender arbeiten tel. +48 62 768 40 52 mit einer Frequenz deutsch@portosrolety.pl von 433 MHz www.portosrollladen.de Technische Daten : Stromversorgung: Batterie 3V ( CR 2450 )
-
Seite 2: Die Erste Vorgehensweise
1. Funkantrieb auf dem Kanal eines Handsenders einlernen. A. Die erste Vorgehensweise ACHTUNG!!! Beim Programmiervorgang darf nur der zu programmierende Antrieb an die Stromversorgung angeschlossen werden. Schließen Sie den Motor an die Stromversorgung an. Es ertönt ein langes einzelnes Signal und der Motor macht eine kurze Auf- und Ab-Bewegung (wenn Sie innerhalb von 12 Sekunden keine Taste drücken, wird der Einlernmodus deaktiviert). - Seite 3 2. Externen Funkempfänger auf dem Kanal eines Handsenders einlernen. ACHTUNG!!! Bei einem externen Funkempfänger gehen Sie gemäß der Anleitung des jeweiligen Gerätes (z.B. XT-R, PPKR-313 oder PPKR-400) vor. 3. Laufrichtung des Antriebs wechseln. VORGEHENSWEISE 1: Um die Laufrichtung nach der Zuordnung des Gerätes zu einem Motor zu überprüfen, starten Sie den Motor mithilfe des Gerätes.
- Seite 4 4. Kanal löschen (alle Einstellungen des Kanals zurücksetzen). ACHTUNG!!! Falls die Einstellungen des jeweiligen Kanals zurückgesetzt werden, werden die dem Kanal zugeordneten Antriebe aus sonstigen Kanälen gelöscht. VORGEHENSWEISE 1: 1. Wählen Sie auf dem Display des Handsenders den vorprogrammierten Kanal: 2.
- Seite 5 4. Drücken Sie die P2 Taste des zu programmierenden Gerätes. Es ertönt ein 5- maliges Signal und der Motor macht eine kurze Auf- und Ab-Bewegung. 6. Betriebsmodus. Der Funkantrieb PORTOS-RM kann in zwei Modi arbeiten: Modus mit Tippbetrieb Wenn Sie die AUF oder AB Taste drücken bzw. loslassen wird die programmierte Motorfunktion (Rollladen öffnen oder schließen) aktiviert.
-
Seite 6: Deaktivierung Ausgewählter Kanäle
7. Betriebsmodus wechseln. Um die einzelnen Modi zu wechseln, gehen Sie wie folgt vor: 1. Wählen Sie den vorprogrammierten Kanal. 2. Drücken Sie die P2 Taste, der Motor lässt ein einzelnes Signal ertönen und macht eine kurze Auf-/Ab-Bewegung. 3. Drücken Sie die AUF Taste, der Motor lässt ein einzelnes Signal ertönen. 4. -
Seite 7: Uhrzeit Und Datum Einstellen
9. Gerätefunktionen: Der Sender kann in drei Modi betrieben werden: MAN – manueller Modus – nur manuelles Heben möglich AUTO – automatischer Modus – aktive Timerfunktionen sowie manuelle Bedienung RANDOM – Random-Modus – manuelle Bedienung möglich und automatische Funktionen starten mit einer Zeitverzögerung von +/- 15 Minuten. ÄNDERUNG DER MODI: Um zwischen den Betriebsarten des Geräts zu wechseln, drücken Sie die Taste M. -
Seite 8: Einstellen Der Zeitschaltuhr
11. Einstellen der Zeitschaltuhr: 1. Wählen Sie den entsprechenden Kanal auf der Handsender aus. Drücken Sie die Taste BETRIEBSMODUS und stellen Sie den AUTO-Modus ein. 2. Drücken Sie die Taste ZEITUMSTELLUNG und halten sie für 3 Sekunden gedrückt. - Auf dem Bildschirm wird die Stundenanzeige für Anheben an dem jeweiligen Wochentag angezeigt. - Seite 9 ..3 Sekunden...
