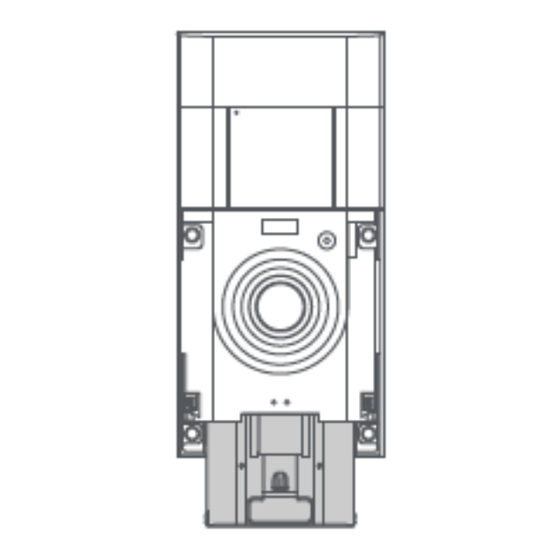

Installation der Ring Battery Video Doorbell Plus
Verwende zu deiner Sicherheit nur einen vorhandenen Türklingeltransformator innerhalb des
unten angegebenen Bereichs oder kompatibles Ring-Zubehör, um dein Gerät mit Strom zu
versorgen.
Zum Anschluss an ein vorhandenes Türklingelsystem:
- Festverkabelter Transformator (8 bis 24 VAC, 50/60 Hz, 5 VA bis 40 VA)
Ring-Zubehör ist separat erhältlich und kann Folgendes enthalten:
- DIN-Schienen-Transformator (24 VDC, 420 mA)
- Netzteil (24 VDC, 500 mA)
- Solarladegerät (5,2 VDC, 100 mA oder 109 mA)
- Solarpanel (5 VDC, 380 mA/480 mA/800 mA)
Die Verwendung inkompatibler Stromquellen kann dein Gerät beschädigen und zu einem
Stromschlag führen.
Kurzanleitung
1. Lade die Ring-App herunter und öffne sie.
2. Wähle Gerät einrichten aus.
3. Scanne den QR-Code mit der Ring-App.
Im Lieferumfang enthaltenes Montagematerial
Werbung
Verwandte Anleitungen für ring Plus
Inhaltszusammenfassung für ring Plus
- Seite 1 Deutsch Installation der Ring Battery Video Doorbell Plus Verwende zu deiner Sicherheit nur einen vorhandenen Türklingeltransformator innerhalb des unten angegebenen Bereichs oder kompatibles Ring-Zubehör, um dein Gerät mit Strom zu versorgen. Zum Anschluss an ein vorhandenes Türklingelsystem: - Festverkabelter Transformator (8 bis 24 VAC, 50/60 Hz, 5 VA bis 40 VA) Ring-Zubehör ist separat erhältlich und kann Folgendes enthalten:...
- Seite 2 Enthaltene Werkzeuge Benötigte Werkzeuge Entferne die Schutzfolie vom Gerät. Nur so funktioniert das Gerät ordnungsgemäß.
-
Seite 3: Türklingel Ohne Anschluss An Einen Vorhandenen Türgong Installieren
Die besten Ergebnisse erzielst du, wenn du die Türklingel etwa 1,2 m über dem Boden montierst. Wenn du die Türklingel für eine bessere Sicht weiter nach unten ausrichten möchtest, sind Keilsätze unter ring.com/accessories erhältlich. Türklingel ohne Anschluss an einen vorhandenen Türgong installieren... - Seite 4 1. Optional: Montiere die Eckhalterung. Wenn du die Montage auf Holz durchführst, schraube die Halterung direkt an die Wand. Wenn du die Montage auf einer gemauerten Oberfläche durchführst, markiere zwei Schraubenlöcher. Verwende dabei die Halterung als Schablone. Bohre Löcher mit einem 6-mm-Bohrer vor. Setze die Wanddübel aus Beutel C ein und führe dann die mittleren Halterungsschrauben durch die Halterung in die Dübel.
- Seite 5 Brandgefahr dar. Verwende zur Befestigung der Blende NUR die mitgelieferten kurzen Sicherheitsschrauben und KEINE anderen Schrauben. Verwende abschließend den im Lieferumfang enthaltenen Schraubendreher, um eine der Sicherheitsschrauben aus Beutel B einzusetzen und festzuziehen. Deine Ring-Türklingel ist jetzt einsatzbereit.
-
Seite 6: Türklingel Installieren Und An Einen Vorhandenen Türgong Anschließen
Türklingel gehört, schalte den Hauptschalter aus oder wende dich an eine Elektrofachkraft. Nachdem die Stromversorgung unterbrochen wurde, entferne den vorhandenen Türklingelknopf von der Wand und trenne die Kabel. Deine Ring-Türklingel ist kompatibel mit Türklingelsystemen mit einer Ausgangsleistung von 8 bis 24 VAC bei 50/60 Hz, 5 VA bis 40 VA. - Seite 7 Wenn du eine Eckhalterung installierst, entferne die Schrauben für die Eckhalterung aus Beutel C. Ziehe die vorhandenen Kabel deines Zuhauses durch die Mitte der Eckhalterung, bevor du sie an der Wand montierst. Wenn du die Installation auf Holz durchführst, schraube die Halterung direkt an die Wand. Wenn du die Installation auf einer gemauerten Oberfläche durchführst, markiere zwei Schraubenlöcher.
- Seite 8 3. Befestige deine Türklingel an der Wand- oder Eckhalterung. Entnimm die kurzen Befestigungsschrauben aus Beutel A. Wenn du die Montage auf Holz durchführst, schraube die Türklingel direkt an die Wand. Wenn du die Montage auf einer gemauerten Oberfläche durchführst, markiere zwei Schraubenlöcher.
- Seite 9 Brandgefahr dar. Verwende zur Befestigung der Blende NUR die mitgelieferten kurzen Sicherheitsschrauben und KEINE anderen Schrauben. Verwende abschließend den im Lieferumfang enthaltenen Schraubendreher, um eine der Sicherheitsschrauben aus Beutel B einzusetzen und festzuziehen. Deine Ring-Türklingel ist jetzt einsatzbereit.
