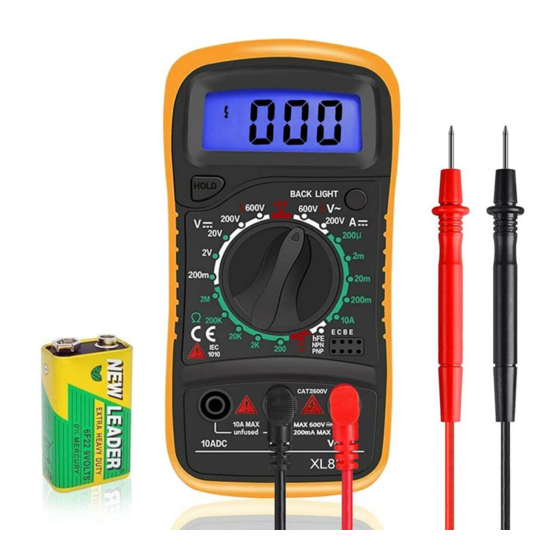

Edasion XL830L Benutzerhandbuch

Edasion XL830L Benutzerhandbuch

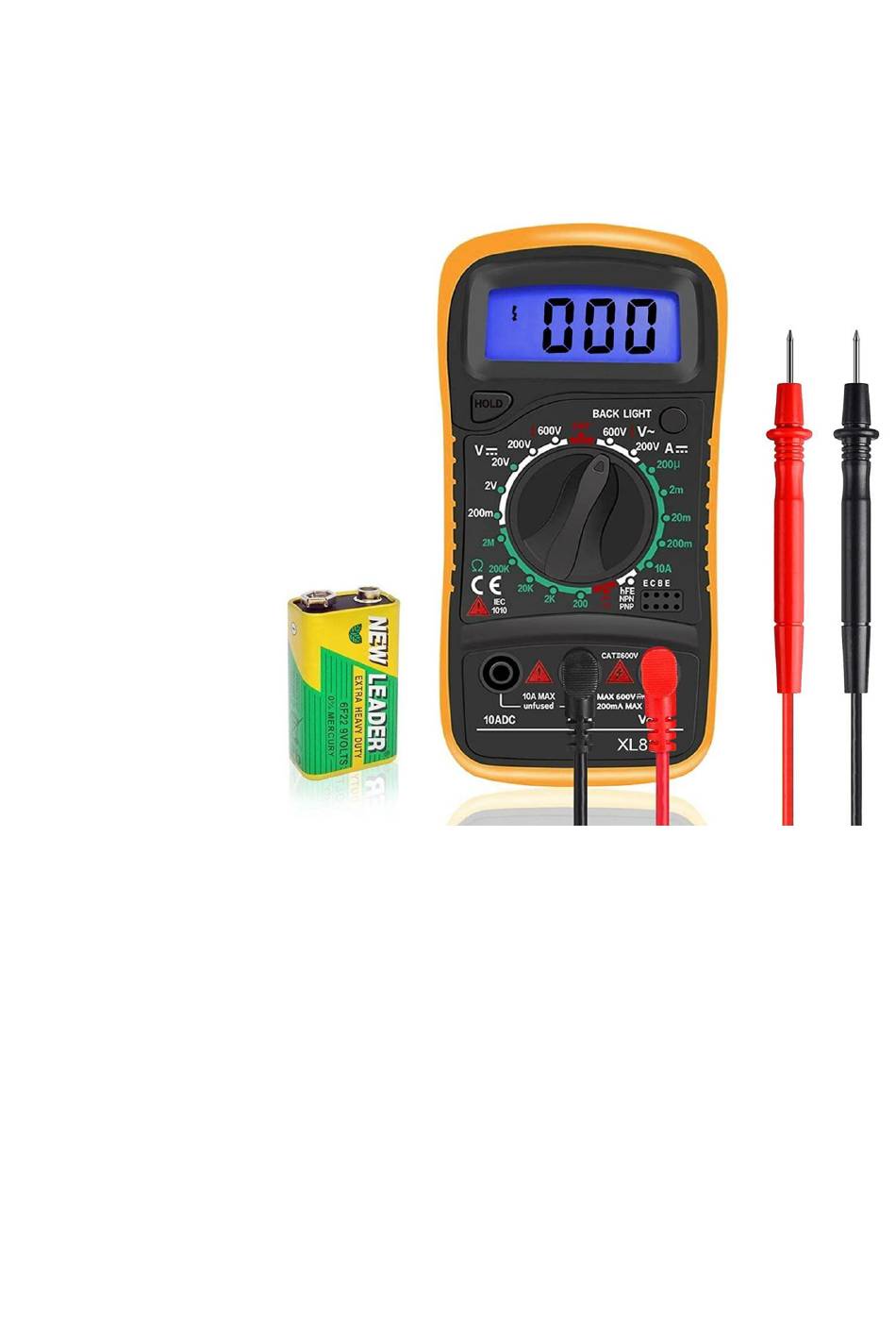

Digital multimeter
Benutzerhandbuch von Digital Multimeter
Sollten Sie weitere Fragen zum Produkt oder Service haben, zögern Sie
bitte nicht, uns zu kontaktieren und wir helfen Ihnen innerhalb von zwölf
Stunden weiter.
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Edasion XL830L

  • Seite 1 Benutzerhandbuch von Digital Multimeter Sollten Sie weitere Fragen zum Produkt oder Service haben, zögern Sie bitte nicht, uns zu kontaktieren und wir helfen Ihnen innerhalb von zwölf Stunden weiter.
  • Seite 2: Informationen Zur Sicherheit

    Informationen zur Sicherheit: Dieses Multimeter wurde gemäß den relevanten Klauseln der IEC-1010 entwickelt. Um einen elektrischen Schlag oder Verletzungen zu vermeiden, lesen Sie bitte alle Sicherheitshinweise in diesem Handbuch, bevor Sie das Produkt verwenden.  Überschreiten Sie NICHT den auf der Tafel angegebenen "Höchstwert".
  • Seite 3: Sicherheitssymbole

    vermeiden.  Die Potentialdifferenz zwischen der öffentlichen Messklemme COM und Erde darf 600 V nicht überschreiten.  Wenn auf der LCD-Anzeige ein Symbol erscheint , bedeutet dies, dass die Batterie schwach ist. Tauschen Sie die Batterie aus, um die Messgenauigkeit zu gewährleisten. ...
  • Seite 4: Detaillierte Spezifikation

    Frontplatte (siehe Panel und Bitte überprüfen Sie das Bild als Anhang ) 1. LCD Display, 1999 Ziffern 2. Tasten i. Hold-Taste: Um die aktuelle Anzeige zu halten, drücken Sie diese Taste und Sie sehen "H" auf dem Display, Drücken Sie erneut, um abzubrechen.
  • Seite 5 2. DC-Strom Bereich Genauigkeit Auflösung 2 mA 1 uA ±(1.2%+2) 20 mA 10 uA 2± (1.4%+2) 200 mA 100 uA ± (2.0%+2) 10mA Der 10A-Bereich garantiert keine Absicherung, höchstens 10s. 3. AC Spannung Bereich Genauigkeit Auflösung 200V 100 mA ± (1.5%+8) 600V Eingangsimpedanz: 450k Ω...
  • Seite 6 Der Summer ertönt, wenn der Leitwertwiderstand ca. <30 (1) MESSUNG Der AC-Spannung/DC-Spannung 1. Fügen Sie die rote Messleitung in die Klemme "VΩmA" und die schwarze Messleitung in Terminal "COM" ; 2. Turn den Drehschalter auf V ~ Oder V, wählen Sie den geeigneten. Wenn Sie sich nicht sicher sind, stellen den Bereichsschalter auf die hdchste Bereichsposition und verringern Sie ihn dann bereichsweise, bis eine zufnedenstellende Auflosung erreicht ist.
  • Seite 7: Trennen Sie Die Schaltungsleistung Und Entladen Sie Alle

    4.Lesen Sie den gemessenen Widerstand auf dem Display. Vorsicht: a. Trennen Sie die Schaltungsleistung und entladen Sie alle Kondensatoren, bevor Sie den Widerstand testen. b. Geben Sie keine Spannung im Widerstandsmodus ein. (4) Diodentests 1. Fügen Sie die rote Messleitung in die Klemme "VΩmA" und die schwarze Messleitung in Terminal "COM"...
  • Seite 8 (6) Transistorprüfung 1. Stellen Sie den Drehschalter an der Position "hFE" ein; 2. Bestimmen Sie, ob der zu prüfende Transistor NPN oder PNP ist, und lokalisieren Sie die Emitter-, Basis- und Kollektorleitungen. Stecken Sie die Kabel in die richtigen hFE-Buchsen auf dem Panel. 3.
