ZUSAMMENBAU -
ZUBEHÖR - BBQ1102400A:
10 Stk. Flachrundkopfschrauben M4x10 DIN7380-1 A2 Tx 20
Tx20
1

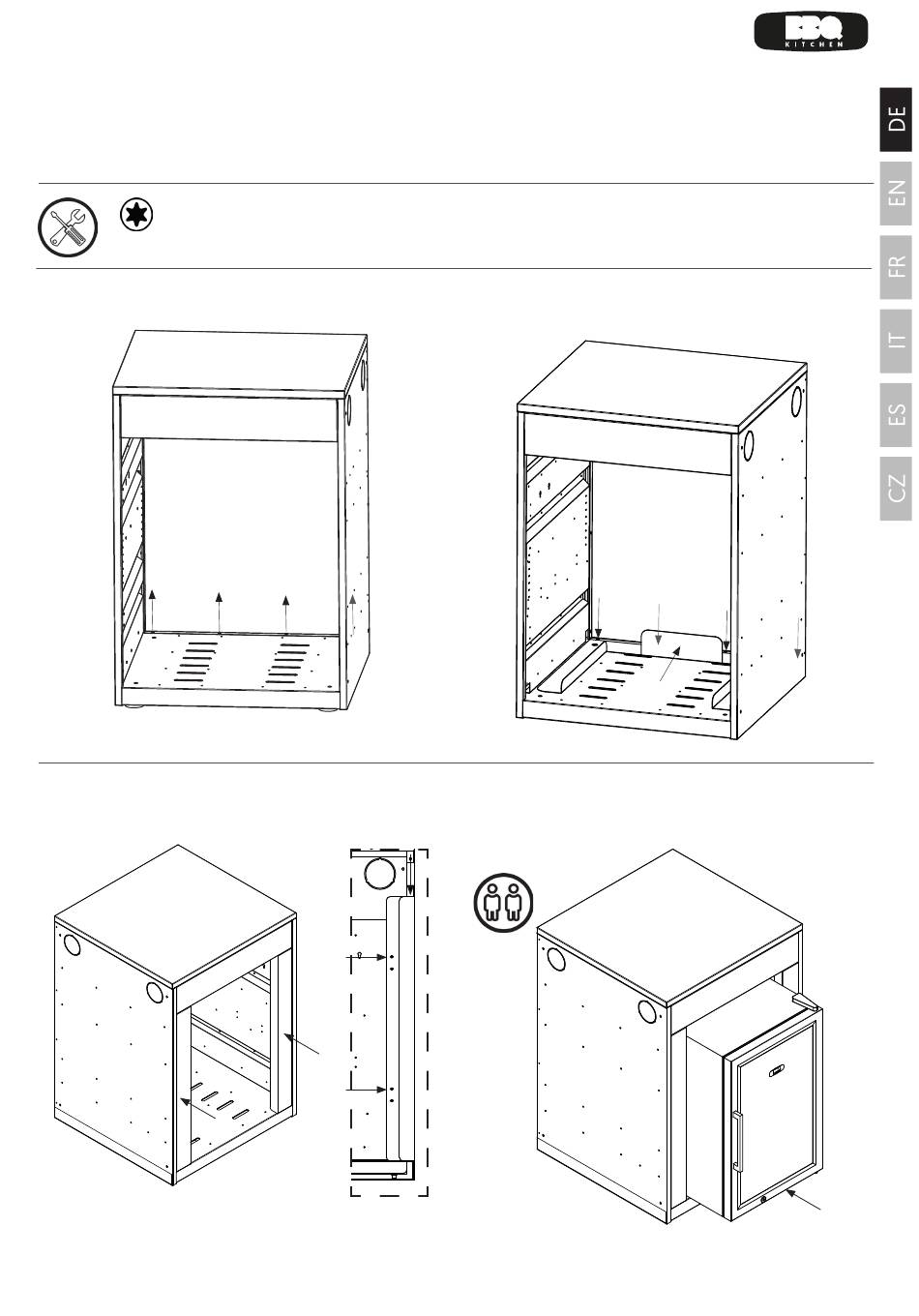

Entfernen Sie die unteren 4 Stk. Flachrundkopfschrau-
ben der Rückwand.
3
Befestigen Sie die Seitenblenden li + re mit jeweils
3 Stk. Flachrundkopfschrauben an der Innenseite.
BBQ1100034, BBQ1100070 KÜHLSCHRANKMODUL
BBQ1100034
A-A ( 1 : 5 )
2
Befestigen Sie das Bodenblech mit 4 Stk. Flachrund-
kopfschrauben an der Rückwand.
4
Stellen Sie den Kühlschrank in das Grundmodul.
5
