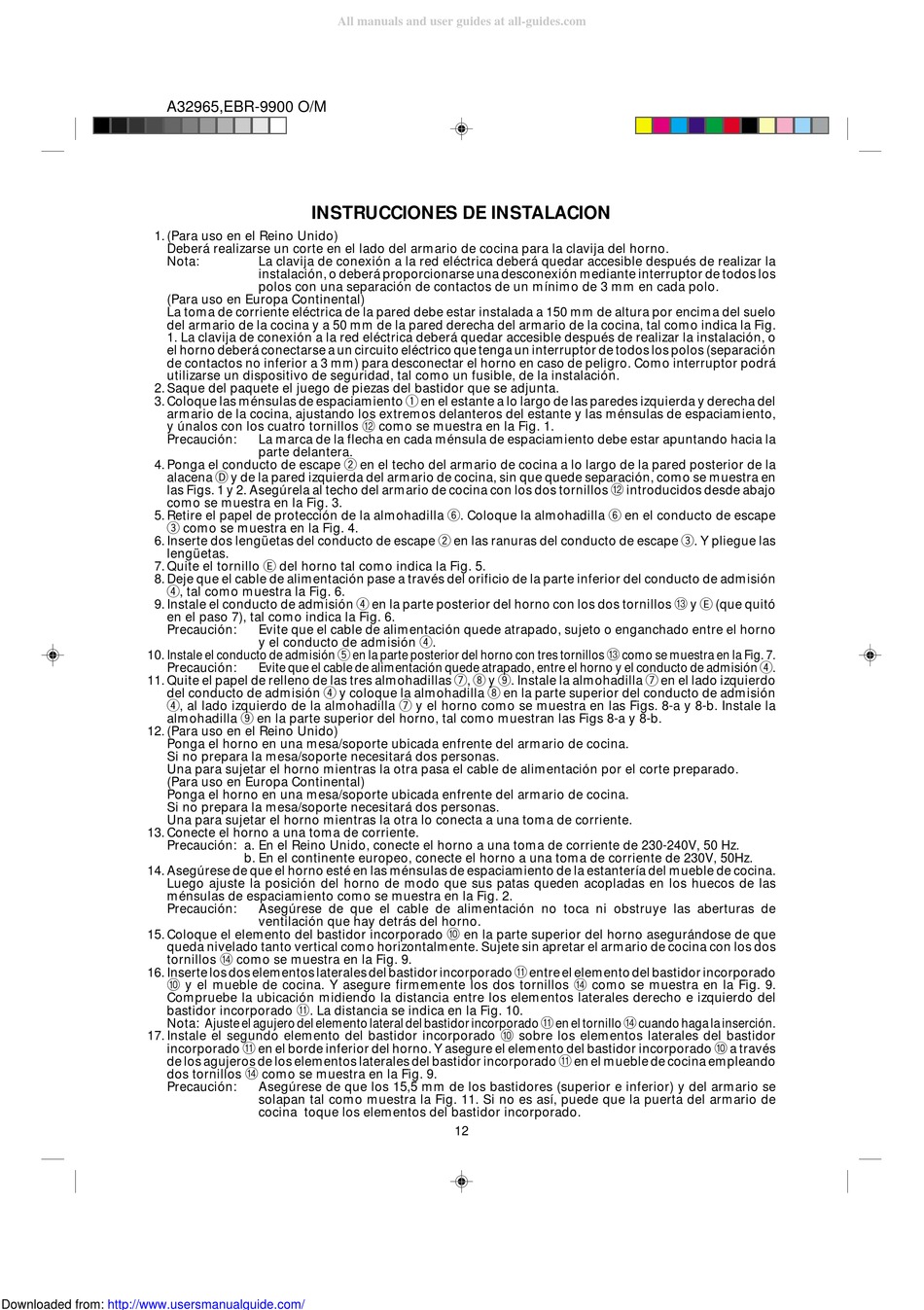

Sharp EBR-9900W Bedienungsanleitung Seite 12

A32965,EBR-9900 O/M
1. (Para uso en el Reino Unido)
Deberá realizarse un corte en el lado del arm ario de cocina para la clavija del horno.
Nota:
(Para uso en Europa Continental)
La tom a de corriente eléctrica de la pared debe estar instalada a 150 m m de altura por encim a del suelo
del arm ario de la cocina y a 50 m m de la pared derecha del arm ario de la cocina, tal com o indica la Fig.
1. La clavija de conexión a la red eléctrica deberá quedar accesible después de realizar la instalación, o
el horno deberá conectarse a un circuito eléctrico que tenga un interruptor de todos los polos (separación
de contactos no inferior a 3 m m ) para desconectar el horno en caso de peligro. Com o interruptor podrá
utilizarse un dispositivo de seguridad, tal com o un fusible, de la instalación.
2. Saque del paquete el juego de piezas del bastidor que se adjunta.
3. Coloque las m énsulas de espaciam iento 1 en el estante a lo largo de las paredes izquierda y derecha del
arm ario de la cocina, ajustando los extrem os delanteros del estante y las m énsulas de espaciam iento,
y únalos con los cuatro tornillos
Precaución:
4. Ponga el conducto de escape 2 en el techo del arm ario de cocina a lo largo de la pared posterior de la
alacena D y de la pared izquierda del arm ario de cocina, sin que quede separación, com o se m uestra en
las Figs. 1 y 2. Asegúrela al techo del arm ario de cocina con los dos tornillos
com o se m uestra en la Fig. 3.
5. Retire el papel de protección de la alm ohadilla 6. Coloque la alm ohadilla 6 en el conducto de escape
3 com o se m uestra en la Fig. 4.
6. Inserte dos lengüetas del conducto de escape 2 en las ranuras del conducto de escape 3. Y pliegue las
lengüetas.
7. Quite el tornillo E del horno tal com o indica la Fig. 5.
8. Deje que el cable de alim entación pase a través del orificio de la parte inferior del conducto de adm isión
4, tal com o m uestra la Fig. 6.
9. Instale el conducto de adm isión 4 en la parte posterior del horno con los dos tornillos
en el paso 7), tal com o indica la Fig. 6.
Precaución:
10. Instale el conducto de admisión 5 en la parte posterior del horno con tres tornillos
Precaución:
11. Quite el papel de relleno de las tres alm ohadillas 7, 8 y 9. Instale la alm ohadilla 7 en el lado izquierdo
del conducto de adm isión 4 y coloque la alm ohadilla 8 en la parte superior del conducto de adm isión
4, al lado izquierdo de la alm ohadilla 7 y el horno com o se m uestra en las Figs. 8-a y 8-b. Instale la
alm ohadilla 9 en la parte superior del horno, tal com o m uestran las Figs 8-a y 8-b.
12. (Para uso en el Reino Unido)
Ponga el horno en una m esa/soporte ubicada enfrente del arm ario de cocina.
Si no prepara la m esa/soporte necesitará dos personas.
Una para sujetar el horno m ientras la otra pasa el cable de alim entación por el corte preparado.
(Para uso en Europa Continental)
Ponga el horno en una m esa/soporte ubicada enfrente del arm ario de cocina.
Si no prepara la m esa/soporte necesitará dos personas.
Una para sujetar el horno m ientras la otra lo conecta a una tom a de corriente.
13. Conecte el horno a una tom a de corriente.
Precaución: a. En el Reino Unido, conecte el horno a una tom a de corriente de 230-240V, 50 Hz.
14. Asegúrese de que el horno esté en las m énsulas de espaciam iento de la estantería del m ueble de cocina.
Luego ajuste la posición del horno de m odo que sus patas queden acopladas en los huecos de las
m énsulas de espaciam iento com o se m uestra en la Fig. 2.
Precaución:
15. Coloque el elem ento del bastidor incorporado
queda nivelado tanto vertical com o horizontalm ente. Sujete sin apretar el arm ario de cocina con los dos
tornillos
16. Inserte los dos elem entos laterales del bastidor incorporado
0 y el m ueble de cocina. Y asegure firm em ente los dos tornillos D com o se m uestra en la Fig. 9.
Com pruebe la ubicación m idiendo la distancia entre los elem entos laterales derecho e izquierdo del
bastidor incorporado
Nota: Ajuste el agujero del elemento lateral del bastidor incorporado
17. Instale el segundo elem ento del bastidor incorporado
incorporado
de los agujeros de los elem entos laterales del bastidor incorporado
dos tornillos
Precaución:
Downloaded from: http://www.usersmanualguide.com/
All manuals and user guides at all-guides.com
INSTRUCCIONES DE INSTALACION
La clavija de conexión a la red eléctrica deberá quedar accesible después de realizar la
instalación, o deberá proporcionarse una desconexión m ediante interruptor de todos los
polos con una separación de contactos de un m ínim o de 3 m m en cada polo.
B com o se m uestra en la Fig. 1.
La m arca de la flecha en cada m énsula de espaciam iento debe estar apuntando hacia la
parte delantera.
Evite que el cable de alim entación quede atrapado, sujeto o enganchado entre el horno
y el conducto de adm isión 4.
Evite que el cable de alimentación quede atrapado, entre el horno y el conducto de admisión 4.
b. En el continente europeo, conecte el horno a una tom a de corriente de 230V, 50Hz.
Asegúrese de que el cable de alim entación no toca ni obstruye las aberturas de
ventilación que hay detrás del horno.
D com o se m uestra en la Fig. 9.
A . La distancia se indica en la Fig. 10.
A en el borde inferior del horno. Y asegure el elem ento del bastidor incorporado 0 a través
D com o se m uestra en la Fig. 9.
Asegúrese de que los 15,5 m m de los bastidores (superior e inferior) y del arm ario se
solapan tal com o m uestra la Fig. 11. Si no es así, puede que la puerta del arm ario de
cocina toque los elem entos del bastidor incorporado.
B introducidos desde abajo
C como se muestra en la Fig. 7.
0 en la parte superior del horno asegurándose de que
A entre el elem ento del bastidor incorporado
A en el tornillo D cuando haga la inserción.
0 sobre los elem entos laterales del bastidor
A en el m ueble de cocina em pleando
12
C y E (que quitó
