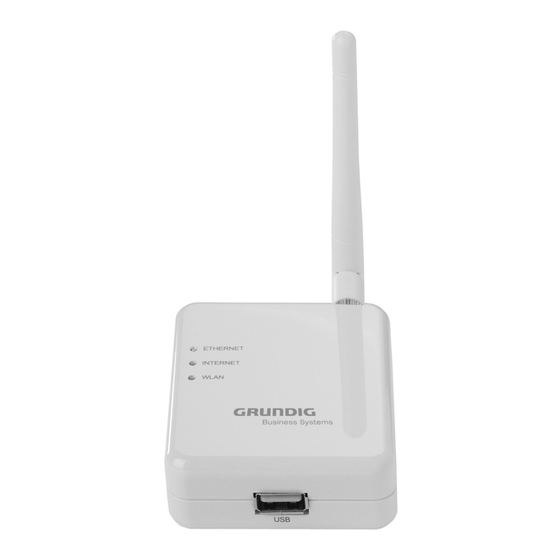

Digta W/LAN Adapter
Bedienungsanleitung
Inhalt
Einleitung.................................................................................................................... 2
Vorbereitung...............................................................................................................2
Grundkonfiguration.....................................................................................................2
Setup.......................................................................................................................... 6
Info..........................................................................................................................6
Sprache................................................................................................................... 7
Digta(W)LAN...........................................................................................................7
Konfiguration...........................................................................................................8
LAN.............................................................................................................................9
WLAN.......................................................................................................................10
IP Adresse.............................................................................................................12
Einstellungen.........................................................................................................12
Übertragung..............................................................................................................13
SMTP........................................................................................................................14
E-Mail Server.........................................................................................................15
E-Mail Empfänger..................................................................................................15
Test E-Mail / Einstellungen....................................................................................16
FTP...........................................................................................................................17
FTP Server............................................................................................................18
Test FTP Verbindung / Einstellungen....................................................................18
Log............................................................................................................................ 19
LED Anzeige.............................................................................................................20
Übertragung von Diktaten.........................................................................................21
Akkuladung...............................................................................................................21
Erweiterte Konfiguration...........................................................................................22
Messaging Funktionen..........................................................................................23
Sonderfunktionen..................................................................................................24
Templates..............................................................................................................24
Firmware Update...................................................................................................25
Tipps & Hinweise......................................................................................................28
1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Grundig Digta
-
Seite 1: Inhaltsverzeichnis
Digta W/LAN Adapter Bedienungsanleitung Inhalt Einleitung........................2 Vorbereitung.......................2 Grundkonfiguration.....................2 Setup.......................... 6 Info..........................6 Sprache........................7 Digta(W)LAN......................7 Konfiguration......................8 LAN..........................9 WLAN........................10 IP Adresse......................12 Einstellungen......................12 Übertragung......................13 SMTP........................14 E-Mail Server......................15 E-Mail Empfänger....................15 Test E-Mail / Einstellungen..................16 FTP...........................17 FTP Server......................18 Test FTP Verbindung / Einstellungen..............18 Log..........................19 LED Anzeige......................20... -
Seite 2: Einleitung
Der Digta W/LAN Adapter dient, in Verbindung mit mobilen Digta Diktiergeräten, zur eigenständigen komfortablen Übertragung von Diktaten. Durch die Möglichkeit Diktate direkt per LAN oder WLAN zu übertragen, kann der Digta W/LAN Adapter auch an Orten eingesetzt werden, an denen kein PC zur Verfügung steht. - Seite 3 Mit diesem Tool können alle im LAN vorhandenen Digta W/LAN Adapter sowie DigtaLAN Stationen angezeigt und mit einer IP Adresse konfiguriert werden. Ist in Ihrer Netzwerkumgebung ein DHCP Server vorhanden, markieren Sie den zu konfigurierenden Adapter in der Liste und aktivieren die Option „use DHCP“. Für die feste Zuweisung einer IP-Adresse durch den DHCP Server (empfohlen), ist die MAC-Adresse erforderlich, die in der Spalte „ID“...
- Seite 4 Die Einstellungen werden damit zum Digta W/LAN Adapter übertragen und aktiviert. In der Liste sollte nun die neue IP-Adresse zum konfigurierten Adapter erscheinen. Nach der erfolgreichen Grund-Konfiguration steht der Digta W/LAN Adapter im LAN zur Verfügung, und weitere Einstellungen können nun per Web-Browser vorgenommen werden.
- Seite 5 Danach erscheint die folgende Web-Oberfläche zur weiteren Konfiguration. HINWEIS Alternativ können Sie auch Ihren Web-Browser starten und die konfigurierte IP-Adresse des Digta W/LAN Adapter in die Adresszeile eingeben (z.B. http://192.168.1.1). Im linken Teil der Web-Oberfläche sind die einzelnen Menüpunkte sichtbar - im rechten Teil erscheinen die dazugehörigen Optionen.
-
Seite 6: Setup
Setup Info Im Info Bereich werden Informationen zur Hard- und Firmware angezeigt. Version: Anzeige der Firmware Version Ethernet MAC: Anzeige der MAC Adresse der LAN Schnittstelle WLAN MAC: Anzeige der MAC Adresse der WLAN Schnittstelle. HINWEIS Die Anzeige der WLAN MAC Adresse erscheint erst nach Aktivierung der WLAN Verbindung. -
Seite 7: Sprache
An dieser Stelle stehen verschiedene Sprachen zur Darstellung der Oberfläche zur Auswahl Digta(W)LAN Im Bereich Digta(W)LAN kann für den Digta W/LAN Adapter ein individueller Geräte-Name vergeben werden. Sollten mehrere Geräte im Netzwerk eingesetzt werden, ist somit eine Unterscheidung möglich. Dieser Name wird auch im DigtaLANConfig Tool angezeigt. -
Seite 8: Konfiguration
Konfiguration Mit dem Button „Löschen“ unter Konfiguration können alle Einstellungen des Digta W/LAN Adapter gelöscht und die Werkseinstellungen wiederhergestellt werden. Vor dem Löschen der Konfiguration erscheint eine Sicherheitsabfrage. -
Seite 9: Lan
IP-Adresse für die LAN Schnittstelle angezeigt. Hier können Änderungen sowie Anpassungen, z.B. der Gateway IP, vorgenommen werden. Durch Drücken des Buttons „Übernehmen“ werden die Einstellungen in die Konfiguration des Digta W/LAN Adapter übernommen und aktiviert. HINWEIS Verschiedene Eingabefelder werden bei fehlerhaften oder fehlenden... -
Seite 10: Wlan
WLAN Der Digta W/LAN Adapter ist mit einem WLAN Modul ausgestattet. Es wird WLAN 802.11b/g unterstützt Aktivieren sie die Option „WLAN - drahtlose Verbindung verwenden“ um das WLAN Modul zu aktivieren. - Seite 11 Tragen Sie im Feld „SSID“ den Netzwerknamen Ihres Funknetzwerkes ein und wählen unter „Sicherheit“ das in Ihrem Funknetzwerk verwendete Verschlüsselungsverfahren aus. Je nach gewählter Verschlüsselung ist es erforderlich, den/die Schlüssel in die entsprechenden Felder (WEP128 Schlüssel bzw. WPA Schlüssel) einzutragen.
-
Seite 12: Ip Adresse
IP Adresse Befindet sich in der WLAN Umgebung ein DHCP Server der die Adresse automatisch vergibt, aktivieren Sie die Option „DHCP verwenden“. Alternativ kann hier eine feste IP Adresse für das WLAN Modul eingetragen werden. Einstellungen Damit die Einstellungen wirksam werden, drücken Sie den Button „Übernehmen“. Es erfolgt daraufhin ein Verbindungstest und das Statusfeld zeigt blinkend „WLAN Verbindung wird getestet“. -
Seite 13: Übertragung
• FTP - Versand von Diktaten an einen FTP Server Durch setzen der Option „Diktat nach erfolgreicher Übertragung löschen“ werden erfolgreich übertragene Diktate vom Digta Diktiergerät gelöscht. Das Digta stellt ferner nach der Übertragung wieder die volle Aufnahmekapazität zur Verfügung. -
Seite 14: Smtp
HINWEIS Der Digta W/LAN Adapter überträgt nach dem Einstecken des Digta einmalig alle auf dem mobilen Gerät vorhandenen Diktate. Ausgenommen sind Diktate mit dem Staus „Zurückgestellt“. Auf dem mobilen Gerät verbleibende Diktate werden bei der nächsten Verbindung nicht erneut übertragen. Durch einen Schutzmechanismus wird verhindert, dass gleichnamige Diktate im Zielordner überschrieben werden. -
Seite 15: E-Mail Server
E-Mail Server Geben Sie im Bereich E-Mail Server die Zugangsdaten zu Ihrem E-Mail Konto ein. Für den Digta W/LAN Adapter kann ein Alias Name vergeben werden, der als Absendername in der versendeten E-Mail erscheint. E-Mail Empfänger Sollen Diktate an eine feste Adresse versendet werden, aktivieren Sie „Empfängeradresse konfiguriert“... -
Seite 16: Test E-Mail / Einstellungen
Button zeigt an, ob dieser Test erfolgreich war (grün) oder nicht (rot). Bei diesem Test wird eine E-Mail Nachricht an den konfigurierten Empfänger versandt, in der die IP-Adresse, Schnittstelle und MAC Adresse des Digta W/LAN Adapter eingetragen sind. Um die Konfiguration dauerhaft zu speichern, drücken Sie den Button „Übernehmen“. -
Seite 17: Ftp
Haben Sie im Bereich „Übertragung“ den „FTP Versand“ aktiviert, müssen auf dieser Seite die dazu notwendigen Zugangsdaten angegeben werden. Wurde im Bereich „Übertragung“ der „SMTP Versand“ aktiviert, können auf dieser Seite keine Änderungen vorgenommen werden. Erstellen Sie auf Ihrem FTP Server ein Benutzerkonto und geben dabei den Ordner an, in den die Diktate übertragen werden sollen. -
Seite 18: Ftp Server
FTP Server Geben Sie die IP-Adresse oder DNS Namen des FTP Servers und im Feld „Port“ den FTP Port ein (Standard = Port 21). Tragen Sie den Benutzernamen für den Zugang zum FTP-Benutzerkonto, das Passwort sowie den Pfad des Server-Verzeichnisses ein. Wählen Sie aus, ob die Übertragung im „Passiv Modus“... -
Seite 19: Log
Im Ereignis Log werden Aktivitäten des Digta W/LAN Adapter protokolliert. Damit ist es z. B. möglich, erfolgreiche und fehlgeschlagene Konfigurationen oder die Übertragung von Diktaten nachzuvollziehen. Durch drücken des Button „Löschen“ kann das Ereignis Log gelöscht werden. Vor dem Löschen des Ereignis Log erscheint eine Sicherheitsabfrage. -
Seite 20: Led Anzeige
HINWEIS Durch Trennen der Stromversorgung sowie einem Neustart des Digta W/LAN Adapter, z.B. nach Änderungen von Einstellungen, wird das Ereignis Log ebenfalls gelöscht. LED Anzeige Am Digta W/LAN Adapter befinden sich drei LED Anzeigen LED Ethernet Bedeutung intern. Kurztext Grün leuchten... -
Seite 21: Übertragung Von Diktaten
Auf das Diktiergerät kopierte Diktate werden nicht übertragen! Akkuladung Ist ihr Digta mit einem Akku ausgestattet, kann dieser auch am Digta W/LAN Adapter geladen werden. Lesen Sie dazu bitte die Hinweise in der Bedienungsanleitung für ihr Gerät. HINWEIS Die deutliche Erwärmung des Diktiergerätes beim Laden des Akku in der Digta Adapter ist unbedenklich. -
Seite 22: Erweiterte Konfiguration
Erweiterte Konfiguration Mit dem Konfigurationstool „DigtaLANConfig.exe“ können durch Drücken der Schaltfläche „Advanced“ erweiterte Konfigurationen des in der Liste markierten Digta W/LAN Adapter vorgenommen sowie spezielle Funktionen aktiviert werden. -
Seite 23: Messaging Funktionen
Jeder Digta W/LAN Adapter kann hier mit einem individuellen Namen sowie dem Standort versehen werden. Für diese Angaben stehen die Felder „Name“ und „Location“ zur Verfügung. Der eingetragene Name entspricht dem Geräte-Namen in der WebConfiguration. Für die korrekte Uhrzeit im Logfile kann im Feld „Time Server“ ein Zeitserver angegeben werden, der für die automatische Zeitsynchronisation verwendet werden... -
Seite 24: Sonderfunktionen
Das in Ihrem Diktatnetzwerk eingerichtete zentrale Verzeichnis finden Sie in der Datei „NetConfig.ini“ hinter dem Eintrag „GlobalUserDir=“ Sonderfunktionen Durch Einträge in dem Bereich „TCP Server“ wird der Digta W/LAN Adapter in eine spezielle Betriebsart für Softwareintegrationen eingestellt. Nähere Informationen zu den Funktionen entnehmen Sie bitte der SDK Dokumentation. -
Seite 25: Firmware Update
Im nächsten Schritt markieren Sie alle Digta W/LAN Adapter in der Liste, die mit dem Vorlage Template konfiguriert werden sollen und klicken danach im Bereich „Group Configuration“ auf den Button „Use Template“. Es erscheint eine Sicherheitsabfrage, die abschließend bestätigt werden muß. - Seite 26 Wählen Sie danach die Firmwaredatei aus. Es erscheint eine Sicherheitsabfrage ob die Firmware auf alle markierten Digta W/LAN Adapter durchgeführt werden soll. Danach wird die Firmware auf den Adapter übertragen.
- Seite 27 Das endgültige Update wird nach Bestätigung einer weiteren Sicherheitsabfrage durchgeführt. Der Adapter wird danach neu gestartet. Dieser Vorgang kann ca. 2 Min dauern. Die Konfiguration des Digta W/LAN Adapter bleibt erhalten. In der Liste des Konfigurationstools „DigtaLANConfig.exe“ ist der aktuelle Firmwarestand erkennbar.
-
Seite 28: Tipps & Hinweise
Berechtigungen des Benutzerkontos. • Verhindert evtl. eine Firewall den Zugriff (Standard Port 21)? • Wurde „FTP-Versand an FTP Server“ in der Konfiguration des Digta W/LAN Adapter ausgewählt? Diktate werden nicht übertragen • Wurden die Diktate auf dem Digta evtl. als „Zurückgestellt“ markiert? •... - Seite 29 Grundig Business Systems GmbH, Weiherstraße 10, D-95448 Bayreuth info@grundig-gbs.com www.grundig-gbs.com BDA 00 09/2013...
